第 5 章 其它 功能 (2) 跳转 在菜单栏中，单击 “跳转”。 显示如下画面后，请输入跳转目标元件数据号码。 单击“确定”后跳转到目标元件。 5-32
第 5 章 其它功能
・向后查找符合的元件数据
在菜单栏中，单击“向后查找”。
显示下一个与查找条件一致的元件数据。
・向前查找符合的元件数据
在菜单栏中，单击“向前查找”。
显示当前显示的元件数据以前的、符合查找条件的元件数据。
5-31
第 5 章 其它功能

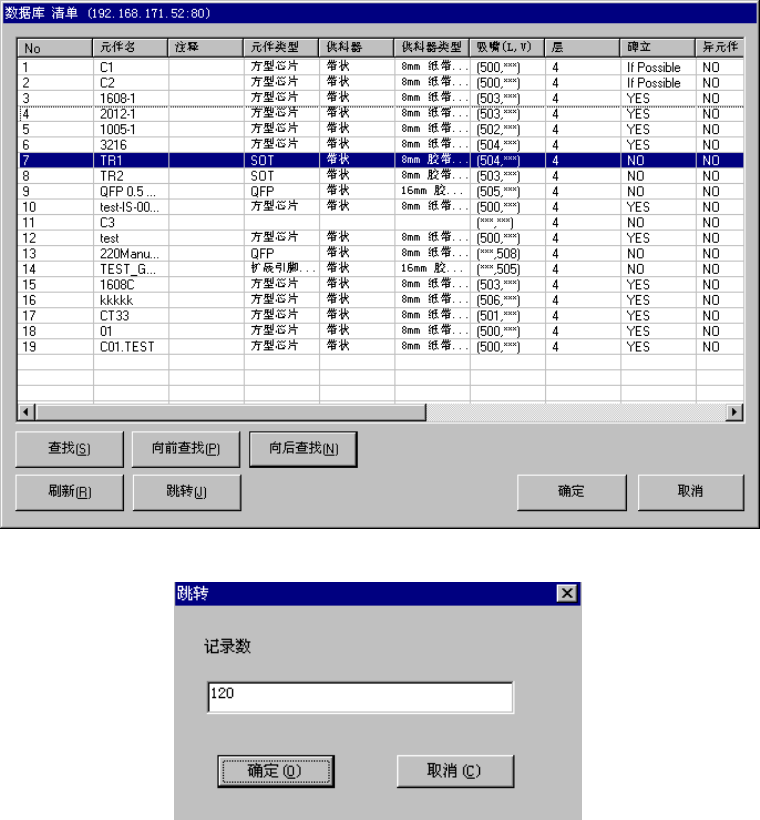

(2) 跳转
在菜单栏中，单击 “跳转”。
显示如下画面后，请输入跳转目标元件数据号码。
单击“确定”后跳转到目标元件。
5-32
第 5 章 其它功能
5-2 操作选项
5-2-1 概要
对制作程序、或生产时的运行条件等进行设定。
操作选项中可设定的项目列表如下。
5-2-2 详细设定项目
从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设定画面。
操作选项由7项构成，点击画面上方的标签可切换各项目。
5-2-2-1 示教
图 5-5 示教选项
序
号
项目
内容
状态 动作及详细内容
１ 以 BOC 排列贴片位置
对于在数据编辑中示教贴片位置时是否要以 BOC 排列贴片位置 (执
行 BOC 标记识别、内部校正)进行设置。
通常为选中状态(设置为“进行”)。
示教贴片位置时，经 BOC 校正移动至坐标获得值后，执行
反校正。因此，可对基板示教正确的贴片位置坐标。
２ 进行基准针校正
当基板数据的定位方式采用孔基准时，对是否需要根据基准针与附
属针之间的倾斜度进行贴片位置校正进行设置。
基板数据的定位方式为孔基准时，根据基准针和附属针之
间的倾斜度校正贴片位置。
※注
※注：在机器设置中，只有正确的输入基准针和附属针的坐标，才能正确地进行校正。
5-33
