第 5 章 其它功能
7
有无元件检查中发生真
空错误时不贴片
设置在检查有无元件时对真空检查判定为“无元件”、激光检查判定为“有
元件”的元件进行的贴片动作。
·吸取时，对真空检查判定为“无元件”、激光检查判定为“有元
件”的，根据元件废弃的设置废弃元件，不进行贴片。
·在
贴片前和图像识别前（仅限于图像定心）的真空检查判定为“无
元件”的，不进行激光检查，而根据元件废弃的设置废弃元件，不
进行贴片。
即使真空检查发生错误，在吸取时、贴片前、图像识别前进行激光
检查，对激光检查判定为有元件的，进行贴片。
8
识别 BOC 标记出错时，
忽略电路功能
生产中检查出电路 BOC
标记出错时，对该电路不进行元件贴片而继续生产。
但坏板标记被设置的情况时，优先坏板标记识别结果，因此尽管查出 BOC
标记错误也不跳过该电路。
识别 BOC 标记出错时，忽略对该电路的贴片。
只作为识别 BOC 标记出错进行正常处理。
9
检查激光面接触
设置是否检查激光面接触。
检查激光面接触，是指：通过激光对第一次元件吸取状态进行“once
”检
测，判定为“接触”时作为元件用完错误处理，以防止激光识别时旋转的
元件接触激光而造成伤痕。
检查激光面接触。设置为默认值。
不检查激光面接触。
10
安装吸嘴时，测量吸嘴
高度
系安装吸嘴时用激光测量吸嘴高度的功能。
通过掌握实际测量的吸嘴高度，可在识别元件时准确地把握其方向位置。
要保证识别超薄型元件的稳定性，或在识别图像时需要在摄像机与元件间
保持一定距离（例如引脚太细、突出部的排列距离很小时），可使用此项功
能。
在安装对应 0402 元件（选项）的专用 509
吸嘴时，不管是否设置此项选项，
都必须测量吸嘴高度。
对全部吸嘴，安装时都要测量高度。
只对 0402 元件专用的 509 吸嘴，安装时要测量高度。
(贴装 0402 元件时，需要对应 0402 元件的选项。)
5-2-2-5 生产时的暂停选项设定
设定生产时的动作。

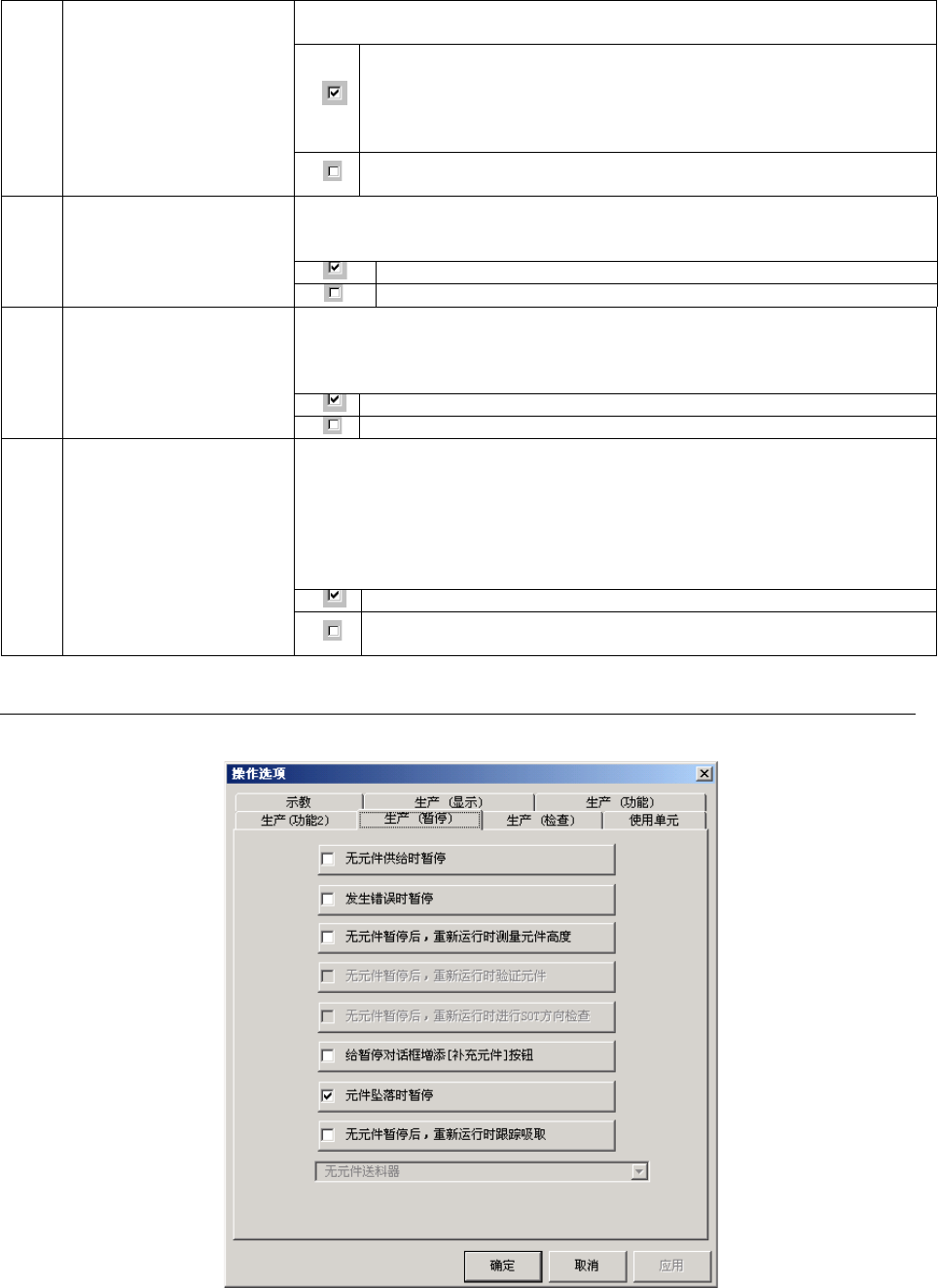

图 5-10 生产时的暂停选项
5-38
第 5 章 其它功能
序号
项目
内容
状态 动作及详细内容
１ 无元件供给时暂停
设置发生元件用尽时的运行模式。
元件用尽时，暂停生产。
生产中即使发生元件用尽，只要有可贴片的元件，即继续生
产。
２ 发生错误时暂停
设置出错时的运行模式。
生产动作发生错误(包括元件用尽)时，暂停生产。
在生产过程中即使发生生产动作错误，只要有可贴片的元
件，则将继续生产。
３
无元件暂停后，重新运行时
测量元件高度
设置元件用尽暂停后重新起动时的元件高度测量。
元件用尽暂停后重新起动时，执行元件高度测量。
元件用尽后重新起动时，不执行元件高度测量。
４
无元件暂停后，重新运行时
验证元件
设定元件用尽后重新起动时的验证检查。
元件用尽暂停后重新起动时，进行验证检查。
元件用尽暂停后重新起动时，不进行验证检查。
５
无元件暂停后，重新运行时
进行 SOT 方向检查
设定元件用尽后重新起动时的 SOT 方向检查。
元件用尽暂停后重新起动时，进行 SOT 方向检查。
元件用尽暂停后重新起动时，不进行 SOT 方向检查。
６
给暂停对话框增添[补充元
件]按钮
设定生产暂停时执行元件用尽补满功能。
在生产暂停时的暂停画面上添加“元件补充”按钮。
在元件用尽时以及标记识别出错时的暂停画面上不带
“元件补充”按钮。
可按下“元件补充”按钮，补满元件用尽的(带状、管状、
散件)送料器。
不配置“元件补充”按钮。
７ 元件坠落时暂停
设定检测元件坠落时的动作。
在不间断运行中也有效。
生产中如检测元件坠落，则暂停并显示元件坠落。 (元件检
测，在完成贴片后进行)
元件坠落时继续生产。
８
无元件暂停后，重新运行时
跟踪吸取
对元件用尽或激光重试超次暂停、选择重试、按下<START>键时，是否
在执行重试前执行跟踪吸取进行设置。
在跟踪执行重试前执行吸取跟踪。此时，吸取跟踪对象供
给装置组合框为“有效”状态，可进行选择。指定条件如
下。
(在下述项目中默认值显示为“a”。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有安装相同元件的供给装
置
不执行吸取跟踪。此时，吸取跟踪对象供给装置组合框“无
效”，无法进行选择。
注意
通过使用单元将“不间断运行”设定为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
① 元件用尽时暂停
② 出错时暂停
③ 元件用尽后重新起动时测量元件高度
④ 元件用尽后重新起动时进行验证检查
5-39
第 5 章 其它功能
5-2-2-6 生产时的检查选项设置(仅 KE-2055R、2060R 可选择)
设置共面(选项)。

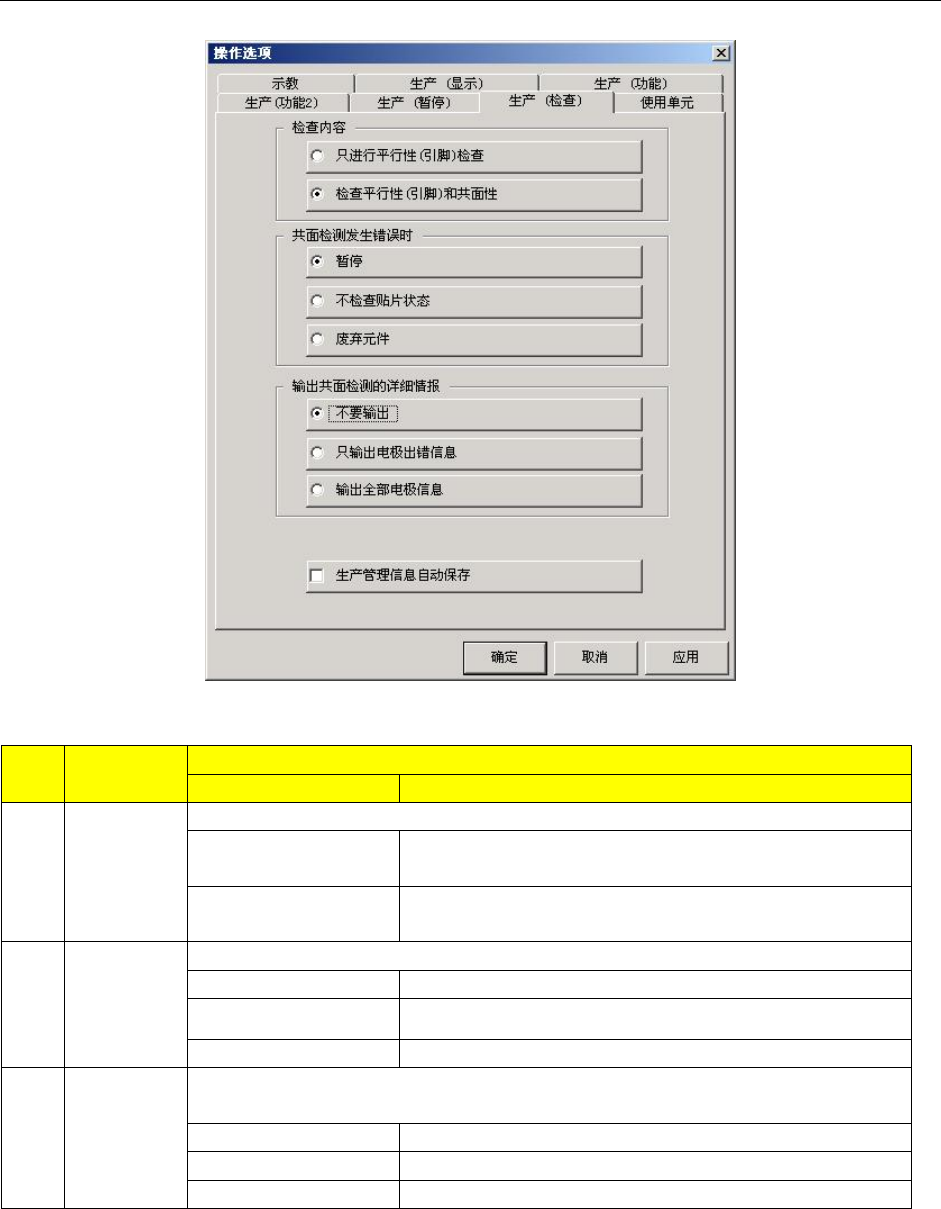

图 5-11 生产时的检查选项(显示例，KE-2060R)
序号
项目 1
内容
项目 2 运行及详细内容
１
检查内容
选择共线性的检查内容。
只进行平行性（引脚）
检查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向的弯曲。
检查平行性（引脚）
和共面性
以共线性检查所获取的数据为依据。制成检查引脚悬
浮的基准面，并从该基准面对各引脚悬浮进行检查。
２
共面检测
发生错误
时
选择共面检查结果为错的元件的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
废弃元件 废弃检查中出错的元件。
３
输出共面
检测的详
细情报
如共面检查中出错，选择是否输出错误内容(显示器或数据)。
“共面检查发生错误时”的设定，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)。
输出全部电极信息 出错后，输出所有电极。
