第 5 章 其它 功能 5-3 设备运行信息 显示机器的运行时间 ( 基板生产时间累计等 ) 、吸嘴拆装次数等设备固有的运行信息。 点击主画面菜单栏上的“维护” / “机器管理信息”后，可选择如下的运行信息。 详细说明，请参见附件 CD 。 图 5- 13 选择菜单栏上的 [ 窗口 ] 后，可浏览“设备运行信息” 、“吸嘴运行信息”。 选择菜单栏上的 [ 窗口 ] 后，可进行吸嘴的交换次数、 警告级别、错误级别等 设置。 ● 设置每个吸…
第 5 章 其它功能
对元件数据的短边和长边的比率与测量结果的比率进
行比较，差值未控制在一定范围时，为元件状态错误。
4
检查吸嘴突出
设置检查吸嘴突出功能有效。
检查吸嘴突出功能有效。吸取元件时，如果吸嘴偏离
出元件，则被视为吸取错位。
5
检查吸取位置偏差
设置执行检查吸取位置偏离功能。
通过激光识别、或根据图像识别结果判定，以测量取
位置偏离吸嘴中心的数值。
6
不间断运行
设定执行不间断运行功能。
不间断运行功能为有效。
· 程序编集中，如果前后对称地设置送料器，则可执
行不间断运行。
7 交替
不间断运行功能为有效时，可设定交替功能。
设置不间断运行时执行交替生产模式功能。
交替生产模式有效。
8
不间断运行（MTC）
设置执行 MTC 不间断运行功能。
(本项功能仅在机器设置时把使用单元 MTC 选 择“ TR6D”时有效。
)
不间断运行功能有效。
9
交替（MTC）
不间断运行(MTC)功能有效时，可设置交替（MTC）功能。
设置执行 MTC 不间断运行时交替生产模式功能。
MTC 交替生产模式有效。
10 不间断运行（MTS）
设置执行 MTS 不间断运行功能。
(本项功能仅在机器设置时把使用单元中 MTS 选 择“ TR5D
”时有效。
)
不间断运行功能有效。
11 交替（MTS）
不间断运行 (MTS) 功能为有效时，可以设定。
设定执行 MTS 不间断运行时的备用生产模式功能。
MTS 备用生产模式有效。
12 不间断运行（DTS）
设定执行 DTS 不间断运行功能。
(仅机器设置的使用单元中 DTS 设定为“使用”时本项目有效。)
不间断运行功能有效。
●自动补充 DTS 元件数
※用不间断模式进行生产时，按下<SUPPLY>键进
行元件补充，再次按下<SUPPLY>键解除元件补
充模式时，进行元件补充侧的元件数自动为补
满状态。
13
执行 MTC 元件检查
设定 MTC 元件吸取时的元件检查。(“a”为默认值)
a.不执行： 不执行元件检查。
b.文件读取： 生产程序文件变更时，进行元件检测。
c.元件补充： 按下 MTC 的<SUPPLY>键，元件补充结束时，
进行元件检查。
· 选择“读取文件”或“元件补给”，在补满的 MTC 托盘吸取
元件时，执行 MTC 内的 HMS，检查托盘上有无元件，从有元
件的位置开始吸取。
·
如选择“不进行”，则补满后，必须从托盘的元件前沿位置
开始吸取。
· (本项目仅在机器设置的使用单元中 MTC 选择为“TR6D”
时有效。)
5-42
第 5 章 其它功能
5-3 设备运行信息
显示机器的运行时间(基板生产时间累计等)、吸嘴拆装次数等设备固有的运行信息。
点击主画面菜单栏上的“维护”/“机器管理信息”后，可选择如下的运行信息。
详细说明，请参见附件CD。

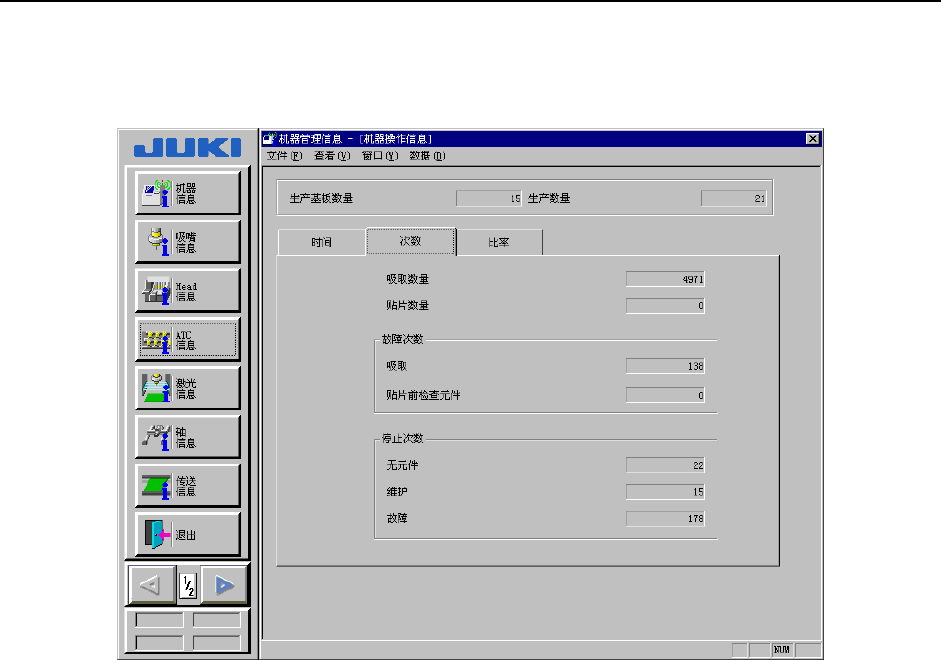

图 5-13
选择菜单栏上的[窗口]后，可浏览“设备运行信息”、“吸嘴运行信息”。
选择菜单栏上的[窗口]后，可进行吸嘴的交换次数、警告级别、错误级别等设置。
●
设置每个吸嘴的交换次数：可变更交换次数。
在重新设定(变更)吸嘴配置时，使用本项设定。
●
设置警告级别：达到在此设定的次数时，设备运行信息画面的相应项目显示黄色。
●
设置错误级别：达到在此设定的次数时，设备运行信息画面的相应项目显示红色。
5-43
第 5 章 其它功能
5-4 机器设置
5-4-1 概要
出厂时，吸嘴配置等机器的基本构成项目均已设置完毕。
如果机器的构成没有变化，则无需改变该设定值。
当追加吸嘴、或变更基准针位置等，使机器的构成发生变化时，请重新设置该部分。
在进行定期检查时，清扫吸嘴后，请同时检查设置值。
表 5-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 1～30、A、B 进行的吸嘴分配
分配的吸嘴编号
分配的吸嘴类型
将已分配的吸嘴安装在贴片头上时的真空值
将已分配的吸嘴安装在贴片头上时的吸嘴高度
真空校准单元的位置
2 无吸嘴真空值 未安装吸嘴时的真空值
3 基准针的位置 从机器原点起的基准针、附属针的位置
4 外形基准的位置 从机器原点起的外形基准的位置
5 MTC 滑梭吸取位置 MTC 滑梭的吸取位置
6 MTS 安装位置偏移
MTS 的第 1 标记位置
MTS 的第 2 标记位置
7 元件废弃位置 IC 元件的废弃位置
芯片元件的废弃位置
8 IC 回收带 IC 回收带的安装位置
IC 回收带的元件废弃位置
9 贴片头待命位置 元件保护暂停位置
10 使用单元 对在生产中设备单元(贴片头、MTC 等) 出现故障无法使用时、
“不使用”该单元做出设置。
· 本项目设置为不使用时，在没有该设备单元时基板生产不完
全的情况下，生产也可正常退出。
11 在线连接
设置是否连接 HLC(选购项)或 IS（选购项）。
要连接时，必须设置 IP 地址。
12 基板传送 对基板传送传感器延迟(对于缺口、穿孔基板的基板传送传感器
延迟)、延迟的单位(时间“ms”或长度“mm”)
及自动宽度调整、
支撑台的基板下限制、加速度、压入量等进行设置。
13 真空台 设置真空台的运行时间
14 信号灯 设置各动作阶段的信号灯模式
15 坏板标记示教 取得坏板标记 ON/OFF 基准值
16 共面检测 重试次数
基准平面
17 检查 VCS 脏污 为检测 VCS 脏污设置脏污判定值。
18 设置 CAL 块标记脏污值 设置是否进行 CAL 块标记脏污检查。
设置检测 CAL 块标记脏污判定值。
19 激光面接触检查 激光面接触检查的检查容限值
管状转换器设定成使用/不使用
检查位置偏差/检查元件最小尺寸/检查范围
