第 5 章 其它功能
5-4-2 机器设置的启动与退出
5-4-2-1 机器设置的启动
从菜单栏中选择“设置”/“机器设置”或选择触摸屏的“机器设置”，则显示下列的机器设
置初始画面。
在机器设置的初始画面中，左侧为触摸屏。触摸屏上登录有设置各组中经常使用的功能,选择
后可调出与各菜单相应的功能。初始画面中显示有构成图，按下相对应的按钮时，启动与构
成图相对应的设置画面。

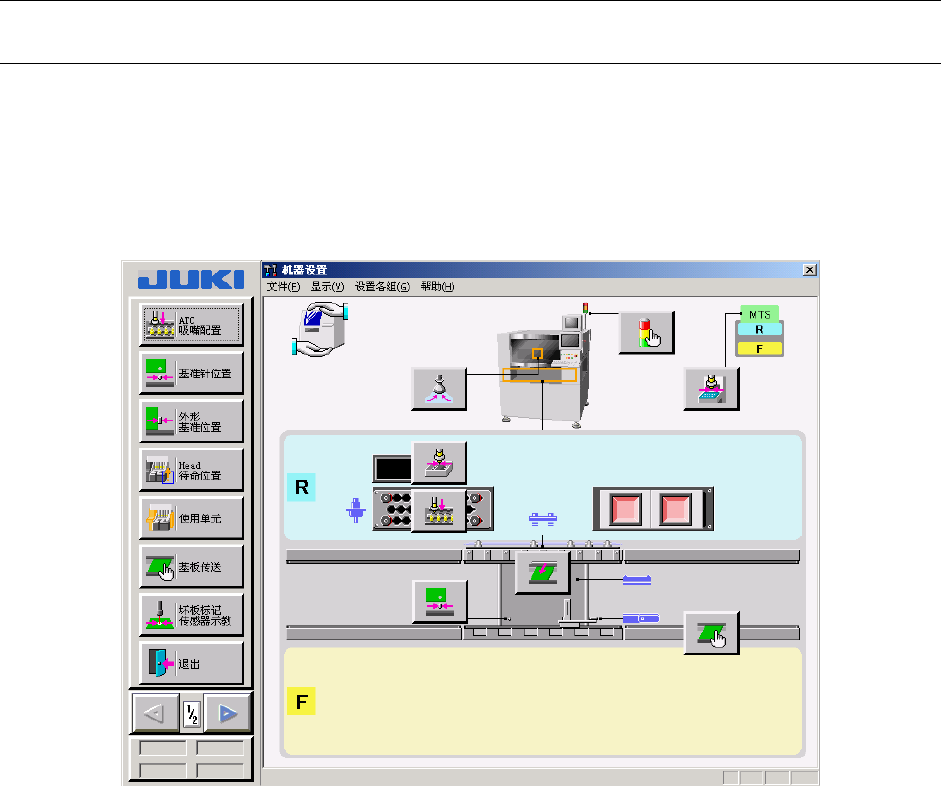

图 5-14 初始画面
要变更各项目的设置时，请选择菜单栏上的“设置各组”。
5-45
第 5 章 其它功能
5-4-2-2 退出机器设置
从菜单栏中选择“文件”/“退出应用程序”或从触摸屏选择“退出”，则可退出机器设置。

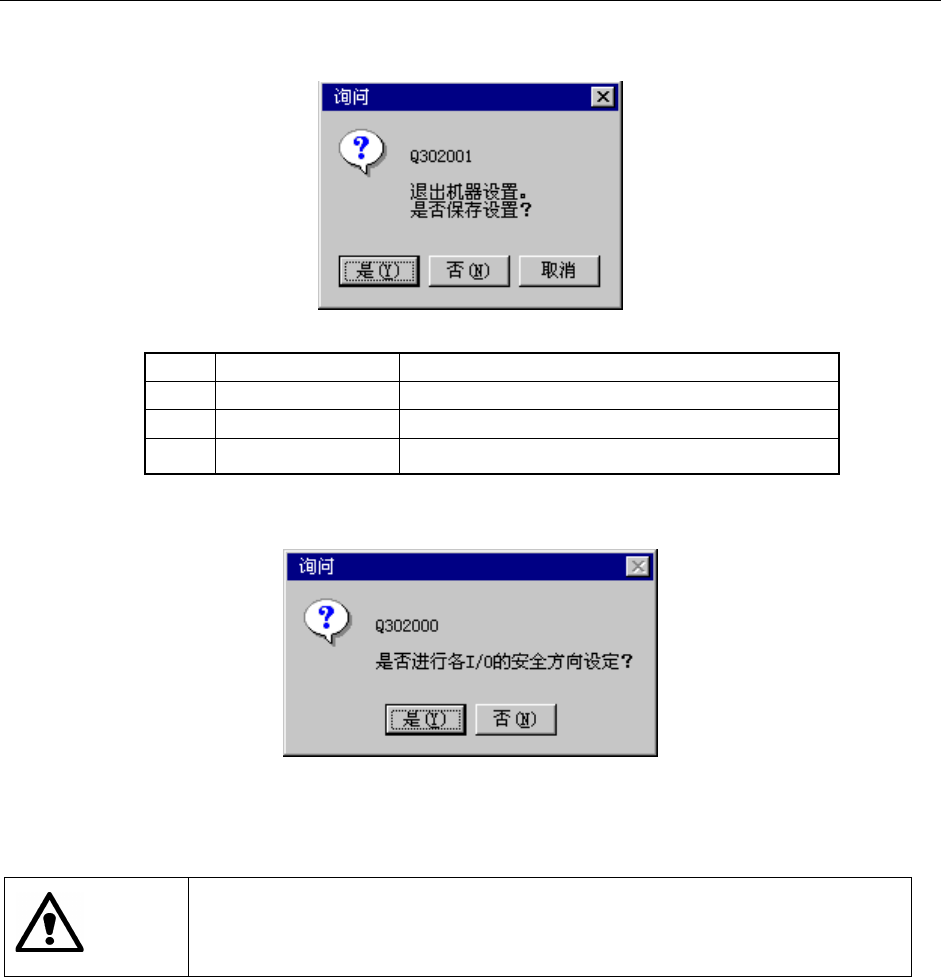

显示如下信息。选择“是”后，可保存变更的值。
No.
按钮选择 处理
1 是 将设定值保存到硬盘。
2 否 使设定值无效。
3 取消 取消退出命令。
选择“是”或“否”，均会显示如下提示。
单击“是”，执行I/O安全方向的设置后退出。例如，当贴片头带有吸嘴时，在将吸嘴返回
ATC后，退出机器设置画面。
单击“是”后，轴开始移动并开始执行各 I/O 的安全方向设置。
在单击“是”以前，请务必确认装置内部无人作业。另外，为了避免人身伤
害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
5-46
第 5 章 其它功能
5-4-3 文件
5-4-3-1 已注册的吸嘴一览表
显示已注册的吸嘴一览表及其信息。
从菜单栏中选择“文件”/“注册吸嘴一览”，则显示已注册的吸嘴编号一览表。
吸嘴信息窗口
注意
请绝对不要改变该内容。
如果改变，有可能导致贴
片不良等问题。
需要进行设置时，请向本
公司技术人员咨询。
图 5-15 已注册的吸嘴一览
左侧的列表框中显示现在已注册的吸嘴编号一览表。在初始设置中，仅可显示标准吸嘴
(500～508)。
右侧的列表框中显示左侧列表框中已选中的吸嘴数据。
5-4-3-2 读取吸嘴数据
要使用特别订购的吸嘴时，需将特别订购吸嘴的信息追加设置到系统中。
通常用FD来提供追加吸嘴的信息。
追加吸嘴信息的文件表格为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则显示“打开吸嘴数据文件”画面。
选择指定的文件，按下“打开”按钮，即可注册。
图 5-16 打开吸嘴数据文件的画面
可在“已注册吸嘴编号一览(图5-15 已注册的吸嘴一览)”中确认已追加的吸嘴编号。
