第 1 章 设备概要

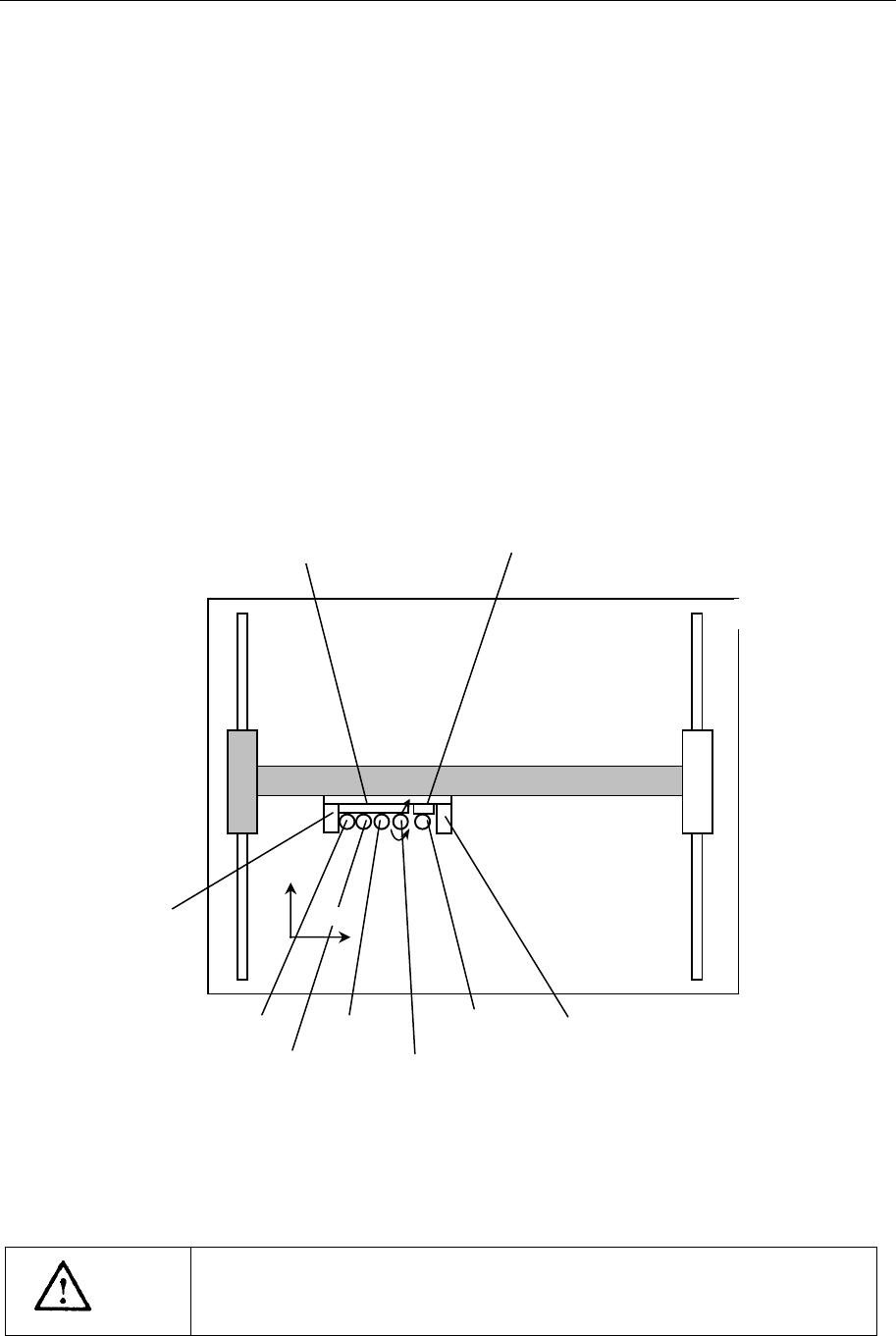

1-4-6 X,Y,Z,θ轴的说明
本设备进行数值控制的轴有以下4个(X、Y、Z、θ)。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将被自动变更，因此无需
刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)
为0，上升方向为＋。
(3) θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
FMLA HEAD
X轴
MNLA HEAD
Y轴
Z+
L3 吸嘴轴
θ+
X+
OCC-L
Y+
R1 吸嘴轴
L1 吸嘴轴
OCC-R
L2 吸嘴轴
L4 吸嘴轴
注意)带“”记号的元件仅用KE-2060R进行贴片。
图 1-16
注意
在 X 轴下侧、Y 轴框架上侧中贴了线性磁尺。
请不要把磁铁，或带磁性的（带磁性的驱动器、支撑销等）部件等靠近线
性磁尺上，否则会导致故障。
1-20
第 1 章 设备概要
1-4-7 操作面板
可通过主机的操作面板来控制机器的动作。
<前面> <后面>
图 1-17 操作面板外观图
表 1-4 开关功能概要
No
开关名 功 能
１
KEYBOARD
键盘
·进行键盘操作的<FRONT>、<REAR>切换。
·按下该开关,则指示灯点亮。
２
FEEDER
送料器
·进行送料器单元有效/无效的切换。
·按下该开关,当指示灯点亮时为<有效>。
３
ONLINE
联机
·用于装置与 IS、或 HLC 联机。
·联机状态下指示灯亮。
４
（START）
开始
·进行生产或模拟生产运行时使用。
５
SERVO FREE
解除伺服
·用于使伺服马达(X 轴、Y 轴、Z 轴、θ 轴)进入 Motor Free 状态。
·Motor Free 状态下指示灯点亮。再按一次后马达被励磁。
６
ORIGIN
回原点
·进行全轴的原点复归。
７
PAUSE,STOP
暂停，停止
·终止生产、模拟生产时使用。按一次暂停,再按则停止。
８
SINGLE CYCLE
单次循环
·一块基板生产结束后,停止生产时使用。
再按则解除该模式。
9
EMERGENCY
紧急停止
·该开关用于紧急停止。当装置出现异常动作或危及人体时使用。按
下该开关后,马达及其他驱动部分停止工作,红色信号灯点亮。
按箭头方向旋转该开关即可恢复。
1-21
第 1 章 设备概要
1-4-8 缩略语说明
意 义
略语
中文 英语
ATC 自动工具交换装置 (Auto Tool Changer)
BMR 坏板标记识别器 (Bad Mark Reader)
CVS 元件检验系统 (Component Verification System)
DTS 双托盘支架 (Dual Tray Server)
EPU 外部编程装置 (External Programming Unit)
FMLA 焦点模块激光校准 (Focused Modular Laser Align)
FPI 送料器台位置指示器 (Feeder Position Indicator)
HLC 主生产线计算机 (Host Line Computer)
HMS 高度测量装置 (Height Measurement System)
HOD 手控操作盘 (Handheld Operating Device)
IS 智能车间解决方案 (Intelligent Shopfloor Solutions)
MNLA 多吸嘴激光校准 (Multi Nozzle Laser Align)
MNVC 多吸嘴图像定心 (Multi Nozzle Vision Centering)
MTC 矩阵托盘交换器 (Matrix Tray Changer)
MTS 矩阵托盘服务器 (Matrix Tray Server)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
VCS 图像识别元件位置修正装置 (Vision Centering System)
