第 5 章 其它功能
1） 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映吸嘴高度)与吸嘴的外形宽度(反
映吸嘴编号)，并获得真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。
图 5-19 ATC 选择画面例（KE-2060R）
选择“F3”或“确认”后，轴开始移动，进行吸嘴的装卸。因此，在按下“F3
”
或“确认”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在
设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置获得的吸嘴编号不同时，优先使用自动
设置获得的吸嘴编号。
③ 配置特别订购的吸嘴时，请在执行自动设置后，重新输入准确的吸嘴编号。
警告
5-49
第 5 章 其它功能
2）设置项目
① 吸嘴号
设置配置给ATC的吸嘴编号。
② 吸嘴类型
设置配置给ATC的吸嘴种类。
表 5-3 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常的吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
4 真空 真空校准单元
※1
※1 真空校准单元：元用于对真空、喷吹等空气设备故障进行分析
③ 真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“5-4-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但因有无吸嘴、元件
由激光判定，因此该设定值只为辅助性信息。
④ 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
⑤ 真空校准单元位置
变更真空校准单元的ATC安装位置时，要设置编号。
5-50
第 5 章 其它功能
5-4-4-2 无吸嘴真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过此项设置，可检查贴片头真空值出现的不均现象。
与机器交货时的值相比，数值发生较大变化时(大致标准为10%左右)，请进行贴片头的检查和
清扫。
选择无吸嘴真空值时，显示下列无吸嘴真空值设置画面。

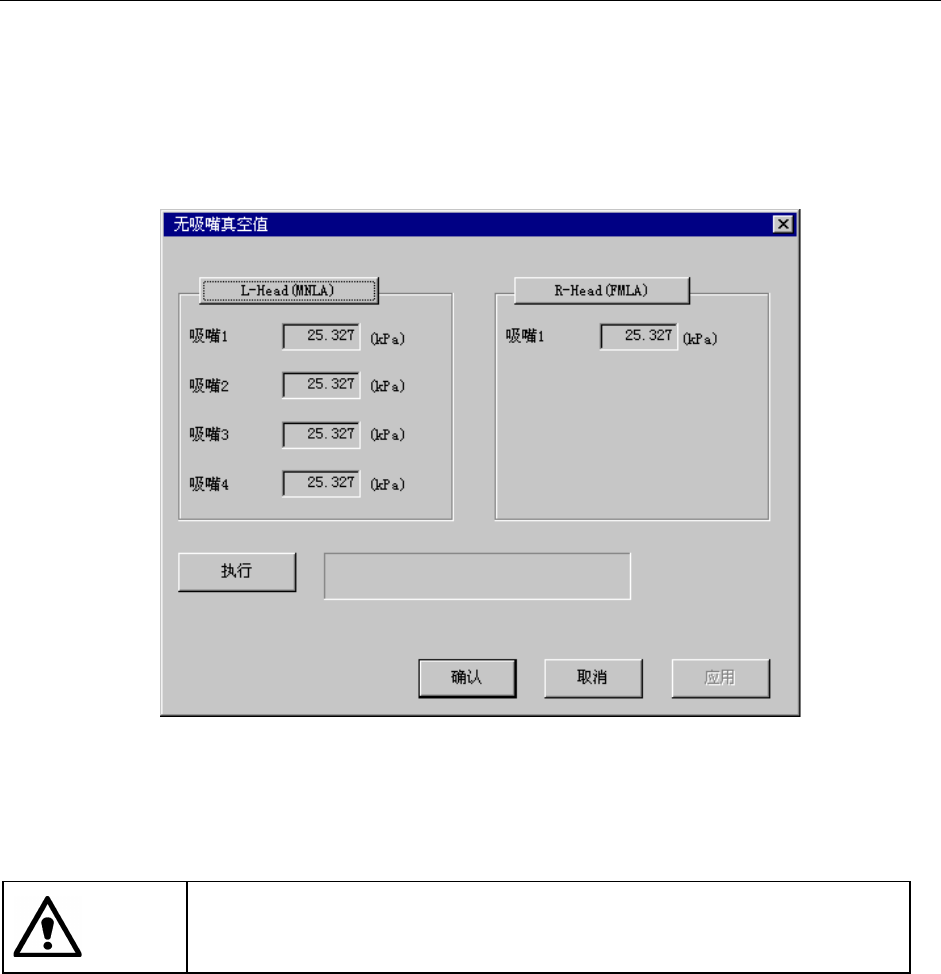

图 5-20 无吸嘴真空值设置(显示例.KE-2060R)
选择对象贴片头后点击“执行”，可自动获得真空值。
设置结束后，按“确认”予以确定。
点击“执行”后轴开始移动，装卸吸嘴。因此，在单击“执行”前，请务必
确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，切勿将
手放入装置内部，也不要将脸和头靠近装置。
警告
5-51
