第 5 章 其它功能
5-4-4-5 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y用摄像头进行示教。Z在右贴片头上安装508吸嘴，对吸嘴下面接触到MTC侧滑梭的吸取
垫片上底面的高度进行示教。
选择MTC滑梭吸取位置，则显示下列MTC滑梭吸取位置的设置画面。
图 5-23 MTC 滑梭吸取位置的设置（例：TR6D）
1) 设置项目
①XY：示教垫片的中心。 ②Z：将508吸嘴对齐垫片的上面，然后在下降
了0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘来设置。
输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
通过目视边看实物边进行Z的示教。此外，大、小、机械夹盘的Z值，只需示教1处，便可同时
读入、并反映其数值。
选择HOD的装置键，显示如下信息。选择“是”，则“取出MTC滑梭”。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
KE-2000R 系列主机
<上底面图>
MTC
梭子
垫片
0.5mm
Z
垫片上底面
5-54
第 5 章 其它功能

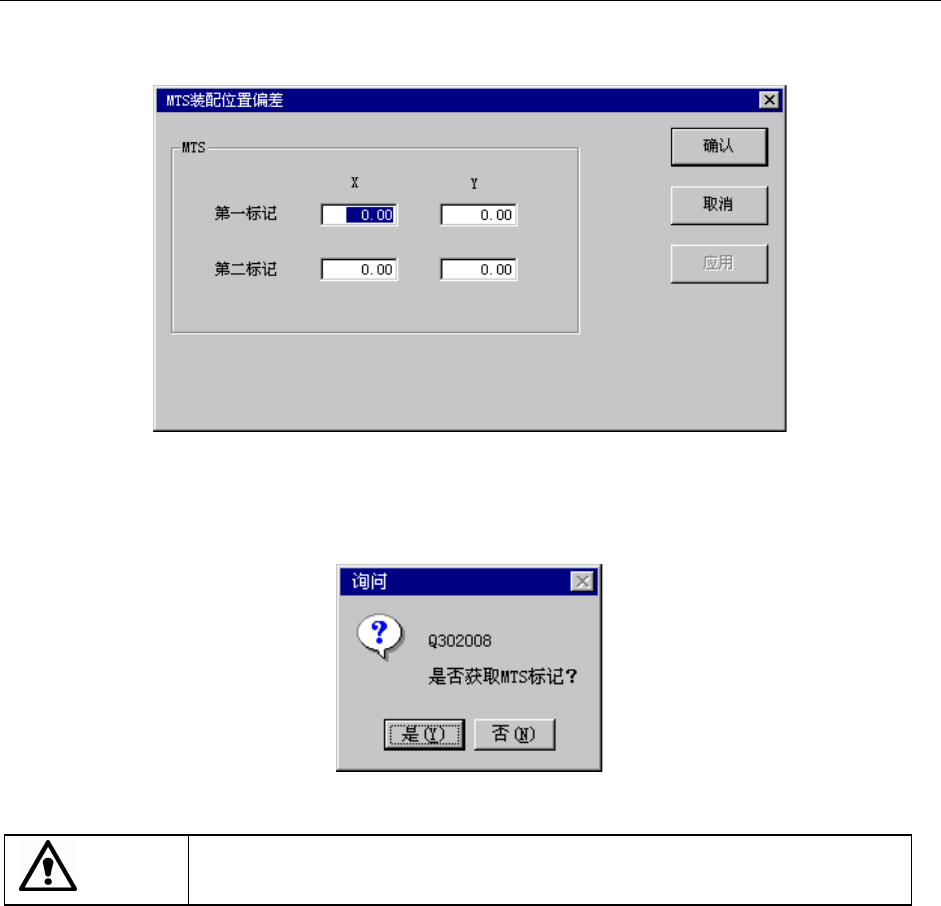

5-4-4-6 MTS 装配位置偏差
当MTS的第1标记和第2标记的位置偏离设计值时，要设置偏差值。
选择MTS装配位置偏差，则显示如下MTS安装位置偏差值设置画面。
图 5-24 MTS 装配位置偏差的设置
1) 设置方法
通过示教或使用键盘来设置。
选择 HOD 的装置键，则显示如下信息。选择“是”，则获取 MTS 标记。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
5-55
第 5 章 其它功能

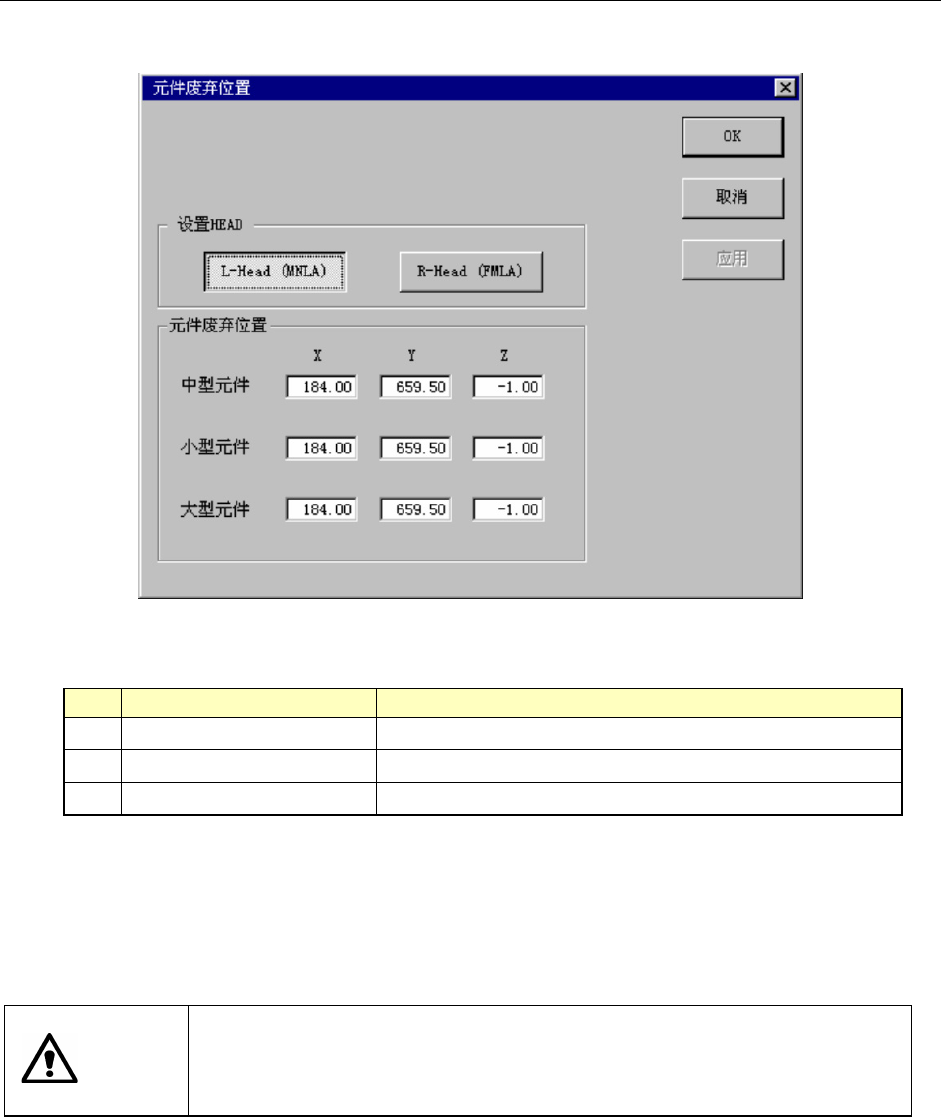

5-4-4-7 元件废弃位置
按各贴片头、各元件的种类来指定发生识别错误的元件的废弃场所。
选择元件废弃位置，则显示下图所示的元件废弃位置设置画面。
图 5-25 元件废弃位置的设置（KE-2060R）
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件(长边超过 50mm 的元件)的废弃位置
2) 设置方法
通过示教或使用键盘设置。
输入光标在X或Y上时示教XY的值，输入光标在Z上时示教Z的值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 不可以将左贴片头设置到右侧元件废弃位置。同时，也不可将右贴片头设
置到左侧元件废弃位置。
注意
