第 5 章 其它功能
5-4-4-8 IC 回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位
置)。
选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。

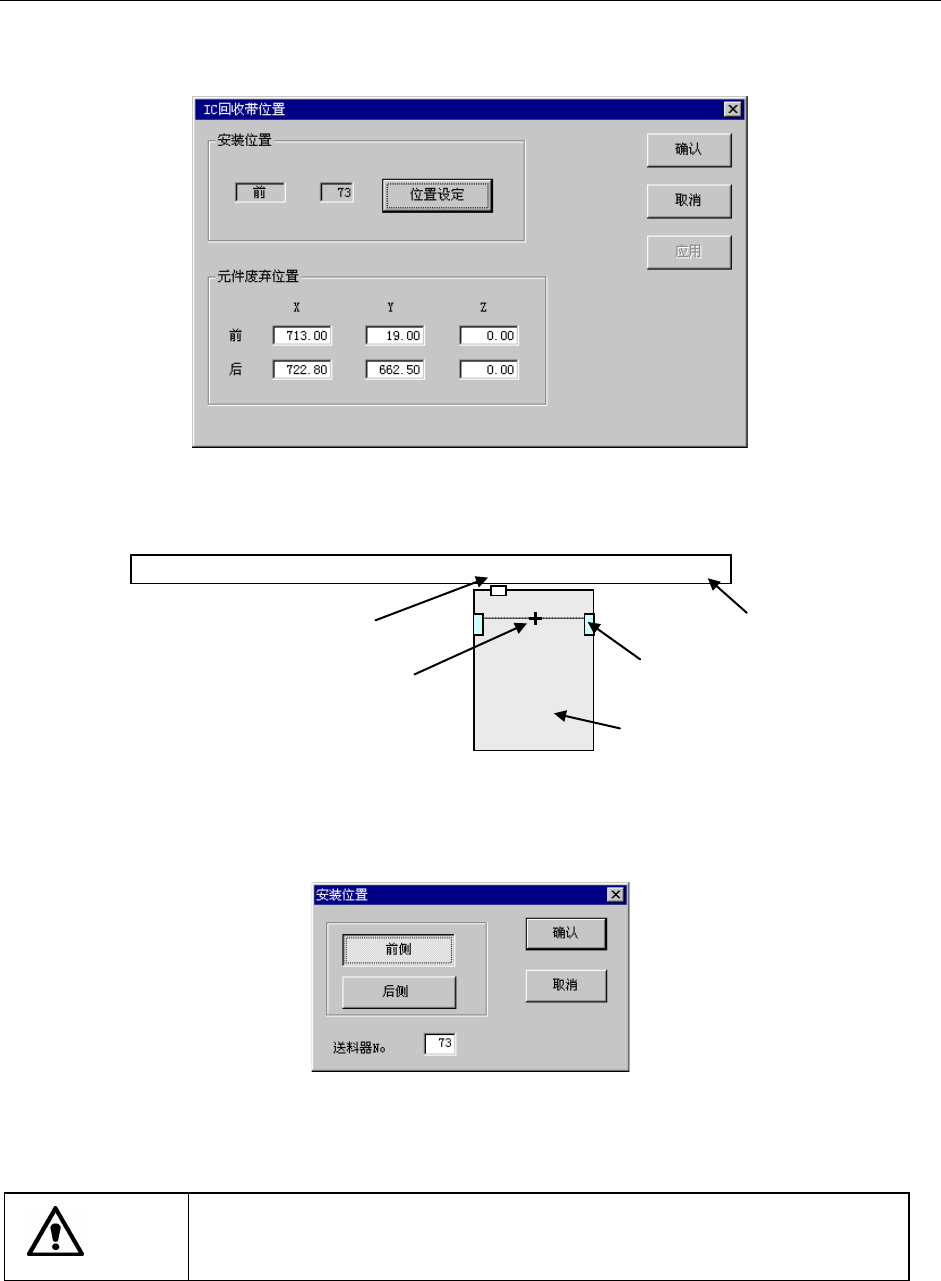

图 5-26 IC 回收带位置设置的对话框
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ··········· 65 66 67 ··· ・・・・・・・・
2) 设置方法
① 安装位置
请选择位置设置按钮，显示下列安装位置设置画面。
选择“前面”或“后面”，用键盘输入安装有IC回收带的送料器台编号。输入后，选择“确
认”。
② 元件废弃位置
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY的值，输入光标在Z上时，示教Z的值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 送料器孔编号的输入范围为右贴片头的可移动范围。
注意
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
5-57
第 5 章 其它功能
5-4-4-9 贴片头（Head）待命位置
在“元件数据”的“附加信息”画面中，将“元件废弃”指定为“元件保护”时，如果发生
错误，则贴片头移动至“Head待命位置”，作业人员即可用手将元件从贴片头处回收。此时，
“贴片头待机位置”在画面指定处。
选择Head待命位置，则显示如下图所示的Head待命位置设置画面。

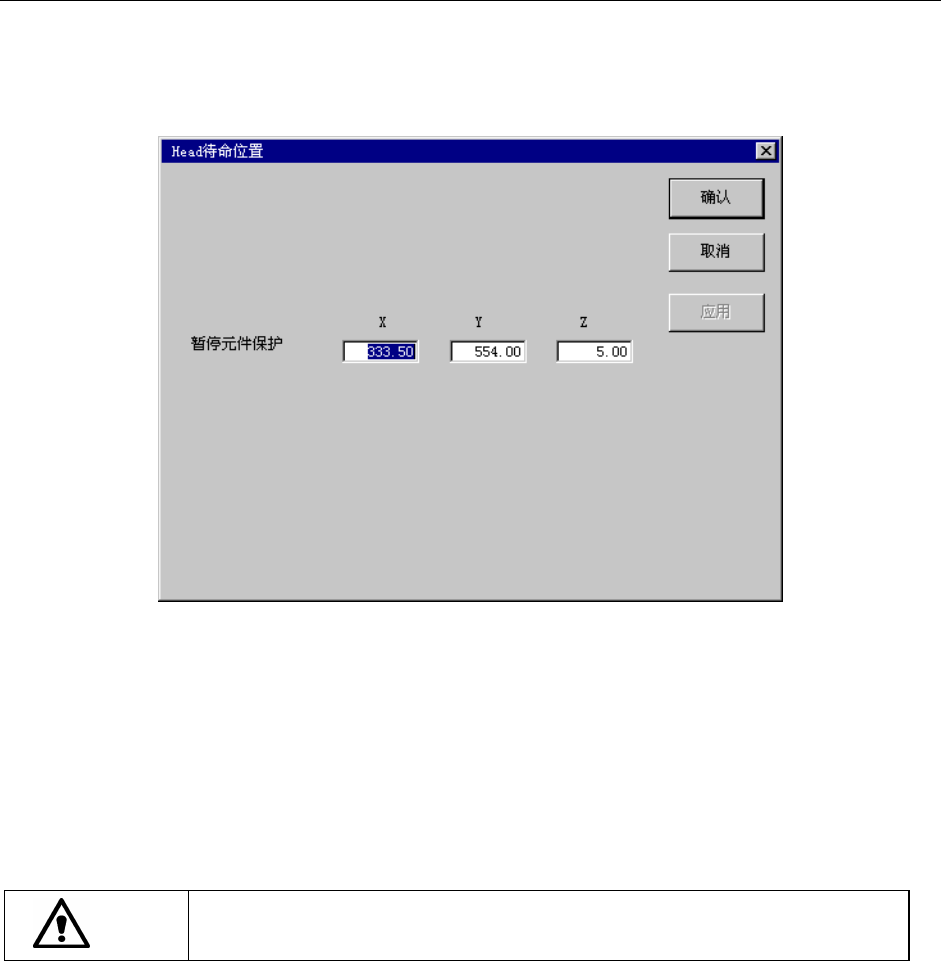

图 5-27 贴片头待命位置的设置对话框
1) 设置项目
设置元件保护的暂停位置。
2) 设置方法
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY值，输入光标在Z上时，示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
5-58
第 5 章 其它功能
5-4-4-10 使用单元
可在标准装备或选项单元，选择设置是否使用该功能。
图 5-28 使用单元设置画面(显示例.KE-2060R)
点击标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、“VCS使用单
元”、“MTC/MTS使用单元”。
1) 标准使用单元
指定单元的使用/不使用。
万一单元发生故障时，若在本项目中设置为“不使用单元”，则可不变更生产程序数据而进
行吸取贴片。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 将贴片头从不使用状态变为可使用状态时，需要使各贴片头返回原点。请根据画面的指示
进行返回原点。
· 将贴片头从使用状态变为不使用状态时，该贴片头自动上升，伺服OFF。当所有贴片头伺
服OFF时，必须手动将不使用的贴片头上升到顶住的位置，进行返回原点。请根据画面的
指示进行操作处理。
