第 5 章 其它 功能 2) 选项使用单元 选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。 图 5- 29 选项使用单元设置画面 指定选项使用单元的使用 / 不使用。 万一单元发生故障时，通过在本项目中指定“ 不使用单元”，可以不变更生产程序数据而进 行吸取贴片。 5-60
第 5 章 其它功能
5-4-4-10 使用单元
可在标准装备或选项单元，选择设置是否使用该功能。

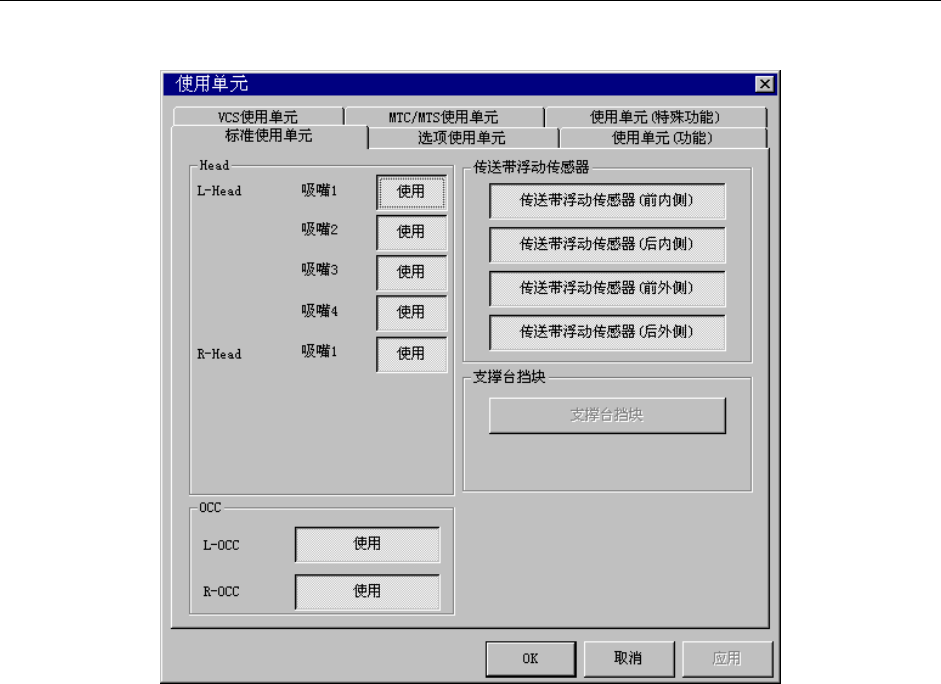

图 5-28 使用单元设置画面(显示例.KE-2060R)
点击标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、“VCS使用单
元”、“MTC/MTS使用单元”。
1) 标准使用单元
指定单元的使用/不使用。
万一单元发生故障时，若在本项目中设置为“不使用单元”，则可不变更生产程序数据而进
行吸取贴片。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 将贴片头从不使用状态变为可使用状态时，需要使各贴片头返回原点。请根据画面的指示
进行返回原点。
· 将贴片头从使用状态变为不使用状态时，该贴片头自动上升，伺服OFF。当所有贴片头伺
服OFF时，必须手动将不使用的贴片头上升到顶住的位置，进行返回原点。请根据画面的
指示进行操作处理。
5-59
第 5 章 其它功能
2)选项使用单元
选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。

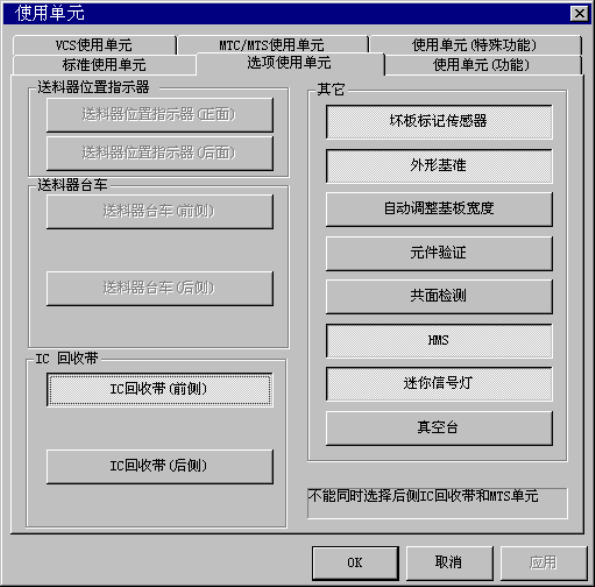

图 5-29 选项使用单元设置画面
指定选项使用单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
5-60
第 5 章 其它功能
3) 使用单元(功能)
设置“有”／“无”软件的使用。
选择“使用单元(功能)”标签，则显示如下图的使用单元(功能)设置画面。
在 MTC/MTS 使用单元中选择了 MTS 时，则为显示台标记识别“后方(MTS)”。
图 5-30 使用单元(功能)设置画面
●生产·优化时的操作
No. 单元 生产操作
１ 传送带浮动立即停止
在 XY 移动中传送带浮动把传感器遮住时，立即停止。
若在 XY
的移动之前传感器检测出，则会询问是否重试传感器检测。
选择“重试”，则传感器重新检查。选择“取消”则退出生产。
２ SOT 检查台 不能在追踪菜单中指定 SOT 的方向检查。
３ 主供应器为后侧(不间断)
以前面为主供给器 (主机正面)。
·不以传送基为准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
４ 识别送料器台架标记 忽略台标记识别，进行生产。
5 重试 VCS 识别
在 VCS 引脚识别中，对不同批量的光亮差别产生的识别错误，不进
行重试 VCS 识别。
6 结束时保持数据功能
退出主桌面画面时保存已读取的信息，在下次启动时复元生产程序
信息的功能。
7 一起送料
生产开始时一起送料（送出送料器上的料），吸取最后元件时不送料。
8
禁止最优
化功能
禁止送料器配置最
优化
优化时，“分配选项”的“吸取数据”固定为“分配自动选择”。(参
见 4-4-1-2-1 章)
禁止吸嘴配置最优
化
优化时，“分配选项”的“使用吸嘴”固定为“使用常设吸嘴”。(参
见 4-4-1-2-1 章)
9 MNVC（仅限于 KE-2055/60R） MNVC 不执行画像识别。优化时不将画像元件分配给 L 贴片头。
10 指定吸取优先
同时吸取优先
执行标准生产动作，在一定的可能的范围内进行同时吸取运行生产
。
吸取位置优先
根据不同的元件尺寸，同时吸取的范围会有变化。对极小元件的吸
取范围变小，只在吸取数据的吸取坐标附近位置吸取。元件超出模
部范围时，会发生吸取错误。可防止贴片时吸嘴与邻近元件接触。
5-61
