第 5 章 其它功能
4）VCS 使用单元(仅限于 KE-2055R/2060R )
选择“VCS使用单元”标签后，显示如下图所示的VCS使用单元设置画面。

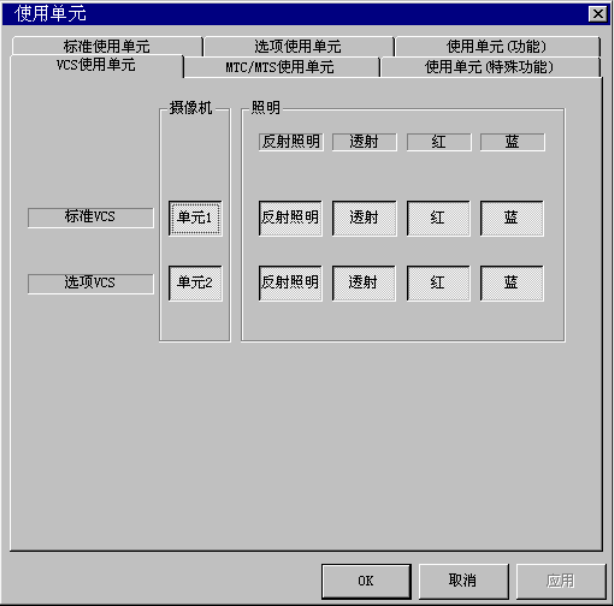

图 5-31 VCS 使用单元设置画面
当VCS单元发生故障时，在本项目中指定“不使用的单元”时，可以不变更生产程序数据而进
行吸取贴片。
※VCS识别元件的贴片被跳过。
5-62
第 5 章 其它功能
5） MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。
选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。
图 5-32 MTC/MTS 使用单元设置画面
● 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
托盘吸取顺序：
元件吸取方向可选择
8 种。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置：将吸取
开始位置设置为 4
角中的某一角。
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
5-63
第 5 章 其它功能
6）特殊功能
根据使用环境，可以使用有效果的特殊功能。
应用中不适用时，可以设置为无效。默认设置中，特殊功能选项是被设置为无效。
图 5-33 特殊功能设置对话框
● 设置项目
No. 項目 機能内容
1 识别 BOC 时阈值的自动变
更
识别已氧化的BOC标记时容易发生错误，因此不能识别时
识别阈值自动下降到机器设置中设置的下限值后，再进行
识别。
在编辑框中输入阈值下限值。输入范围是 600～900。
2 空打时忽视传送功能 空打生产时，不运行传送动作。
3 重试[0],吸取错误时停止
气缸上升。
重试次数设置为 0
时，判断元件有无后，若元件吸取成功，
就上升气缸。
4 生产条件的步骤号输入无
效
生产条件画面(基板生产以及空打)
的步骤号设置中，不能
编辑开始行和结束行。若编辑贴片数据的贴片点数，则结
束行上自动反映编辑结果。
5 安全盖被打开时操作面板
按钮无效功能
打开安全盖、或查出范围传感器时，把操作面板按钮设置
为无效。
5-64
