第 5 章 其它功能
5-4-4-11 在线连接
使用HLC或IS时要设置。
选择在线连接后，即显示如下在线连接的设置画面。
图 8-5-11-1 设置在线连接画面
1) 设置方法与内容
表 8－5-9 设置方法与内容
No.
项目
设置内容
1
在线连接
将本装置在线连接时，要设置为“连接”。
选择后，按钮即变为凹状态。
设置为不连接时，所有项目的设置即变为无效状态。
2
设置连接目标
设置在线连接为“连接”后，需要设置是与 HLC（选购项）或 IS（选
购项）连接。
设置为连接到 HLC 时，其他设置即变为无效状态。
３
连接设置
连接目标设置为“IS”时，要设置用于与 IS 通信的 IS 服务器名及连接
端口号。从此处指定的服务器取得元件数据及机器设定。
IP
地址号，请按照网络管理员的指示进行设置。
４
Intelli SCS 功能
使用 Intelli SCS（选购项）时，选择此项。
选择后，按钮即变为凹状态。
５
条形码处理
（追溯）功能
使用追溯（选购项）时，选择此项。
未选择 Intelli SCS 功能时，无法选择。
选择后，按钮即变为凹状态。
６
在要求时生产
（随需应变）
使用随需应变生产（选购项）时，选择此项。
选择后，按钮即变为凹状态。
７
基板代码
选择要使用的基板代码。
未选择追溯功能或随需应变生产时，无法选择。
※IS 的在线连接设置变更后，请关闭一次贴片机，重新启动。
※IP地址的各字段可在“0～255的值范围内进行设置”。站点之间不可设置同一个值。
也不可将所有字段都设置为0。
※有关服务器设置（No3～No7）的各项目的详情，请参见 IS 的使用说明书。
5-65
第 5 章 其它功能
5-4-4-12 基板传送
设置基板传送时的条件。
选择基板传送后，显示图5-35 基板传送设置画面。

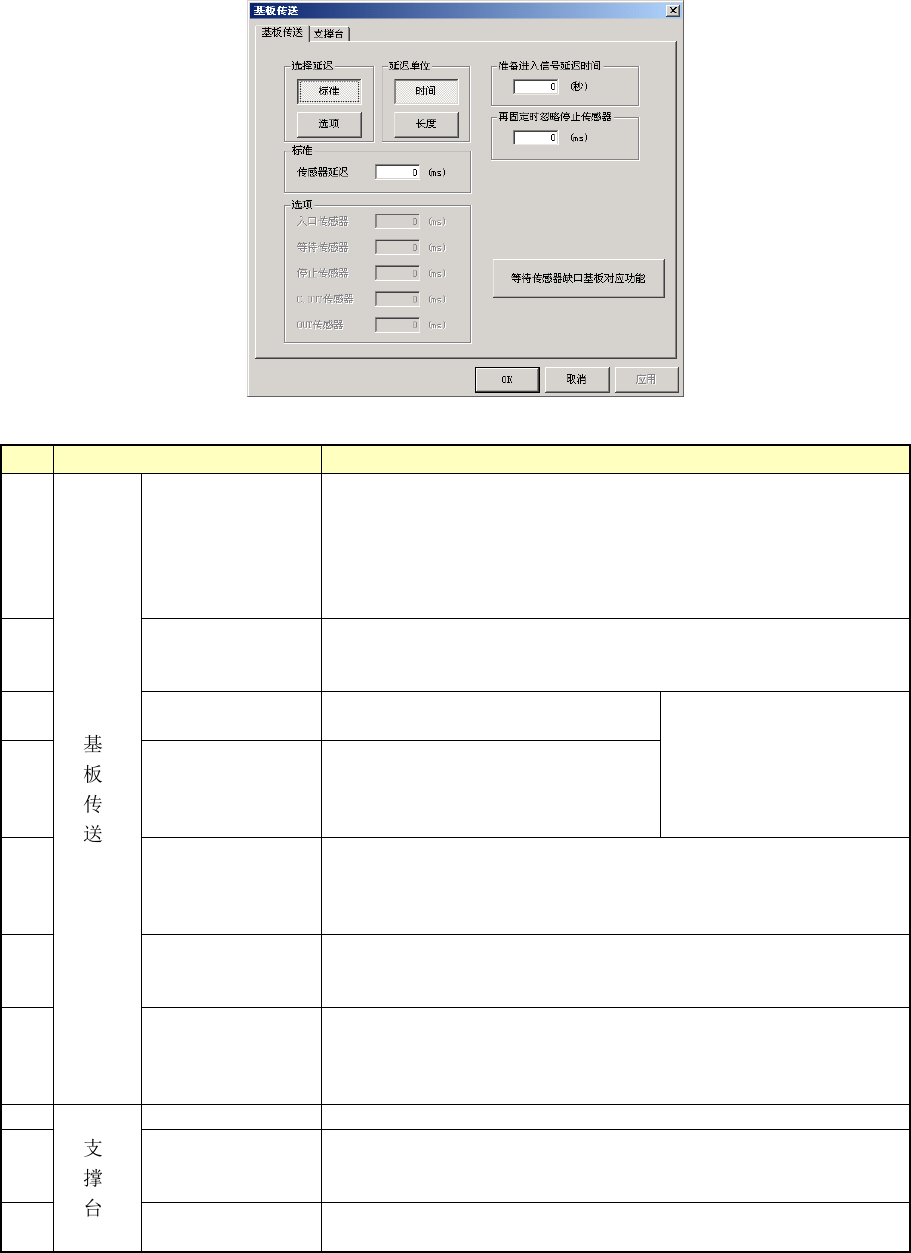

图 5-35 基板传送设置画面
No.
项目 设置内容
1
选择延迟
选择是统一还是个别设置传送的各传感器的延迟时间。若选择则
按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·可选：各传感器可设置不同的延迟时间
若选择“标准”，则以下的“标准”传感器延迟时间为有效，若选择
“可选”，则“可选”的各传感器设置的延迟时间有效。
２
延迟单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟的设
定值的单位。
选择后，按钮为凹状态。
３
传感器延迟
“延迟时间选择”选择为“标准”
时，再设置延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
４
选项
“延迟时间选择”选择为“可选”后，
再设置 IN 传感器、WAIT 传感器、STOP
传感器、C.OUT 传感器、OUT
传感器的
延迟时间或长度。
５ 准备进入信号延迟
时间
检测出向后工序传出基板操作中的 OUT 传感器 ON 时，经过在 SETUP
中所设置的准备进入（ReadyIn）信号延迟时间后，检查准备进入
信号的状态。准备进入信号 ON 时，开始向后续工序传出基板。准
备进入信号延迟时间的可设定范围为 1～300 秒。
6
再固定时忽略停止
传感器
因传送带悬浮等导致生产异常停止后重新生产时，不除去基板而
重新固定(翻转后固定)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
7
等待传感器缺口
对应功能
当基板缺口部分停止在等待传感器上时，不论基板是否存在，等
待
传感器上的检验状态即被清除，判断为无基板。
若把[
等待传感器基板缺口对应功能]设定为有效，则等待传感器
在[OFF]状态下也可储存[ON]时的状态，确保基板的正常传送
。
8
基板下限 “基板数据”的“内面高度”的初始值。(单位为 mm)
9
下降加速度
从“高”、“中”、“低”的
３种速度中选择支撑台下降时的加速度。
(默认值为“高”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”或“低”。
10
压入量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。(默认值：0.5mm)
5-66
第 5 章 其它功能
5-4-4-13 真空台
设置固定基板时的各项真空值。
若选择真空台，则显示如下图的真空台设置画面。
图 5-36 真空台设置画面
1) 设置项目
No.
项目 设置内容
1 打开真空延迟时间 固定时，从停止传感器打开到真空打开的时间
2 支撑台上升延迟时间 固定时，从真空打开到支撑台面开始上升的时间
3 等待生产开始安定时间 固定时，从真空真空传感器开始探测的时间
4 打开吹气时间 解除基板固定时，打开吹气的时间
5 支撑台面下降延迟时间
解除基板固定时，从真空传感器关闭到支撑台面开始
下降间的时间
2) 设置方法
· 请直接从键盘输入(单位为ms，可设置的值为0～1000)。
· 默认值均为0ms。
5-67
