第 5 章 其它功能
5-4-4-13 真空台
设置固定基板时的各项真空值。
若选择真空台，则显示如下图的真空台设置画面。

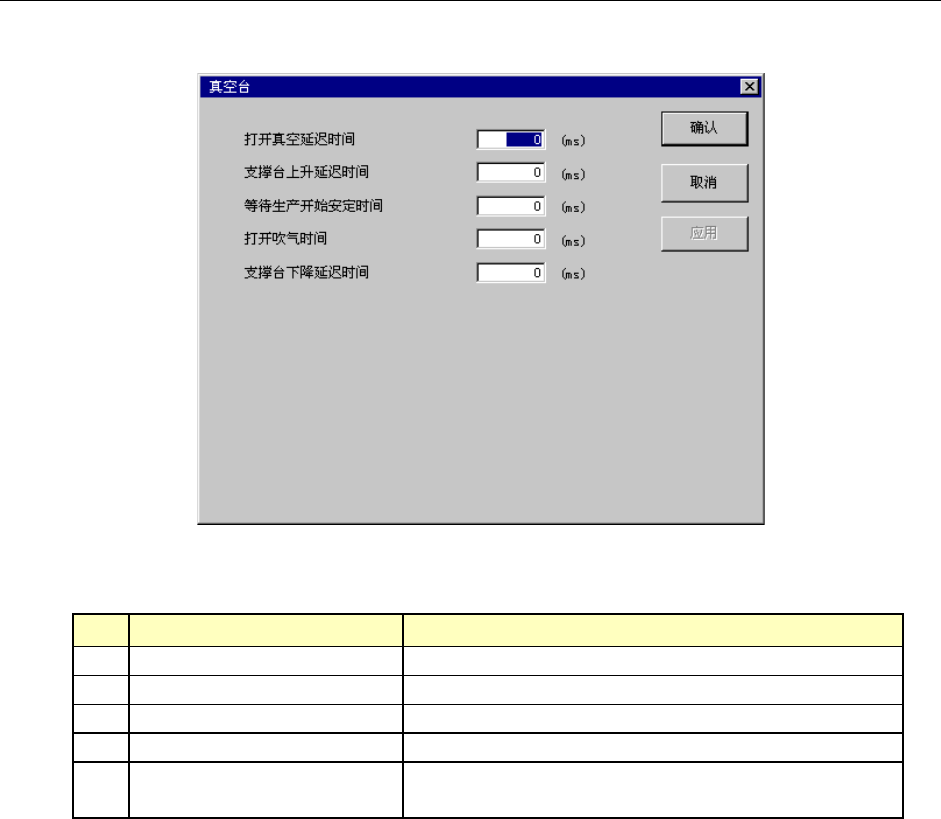

图 5-36 真空台设置画面
1) 设置项目
No.
项目 设置内容
1 打开真空延迟时间 固定时，从停止传感器打开到真空打开的时间
2 支撑台上升延迟时间 固定时，从真空打开到支撑台面开始上升的时间
3 等待生产开始安定时间 固定时，从真空真空传感器开始探测的时间
4 打开吹气时间 解除基板固定时，打开吹气的时间
5 支撑台面下降延迟时间
解除基板固定时，从真空传感器关闭到支撑台面开始
下降间的时间
2) 设置方法
· 请直接从键盘输入(单位为ms，可设置的值为0～1000)。
· 默认值均为0ms。
5-67
第 5 章 其它功能
5-4-4-14 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯，则显示下图的信号灯设置画面。

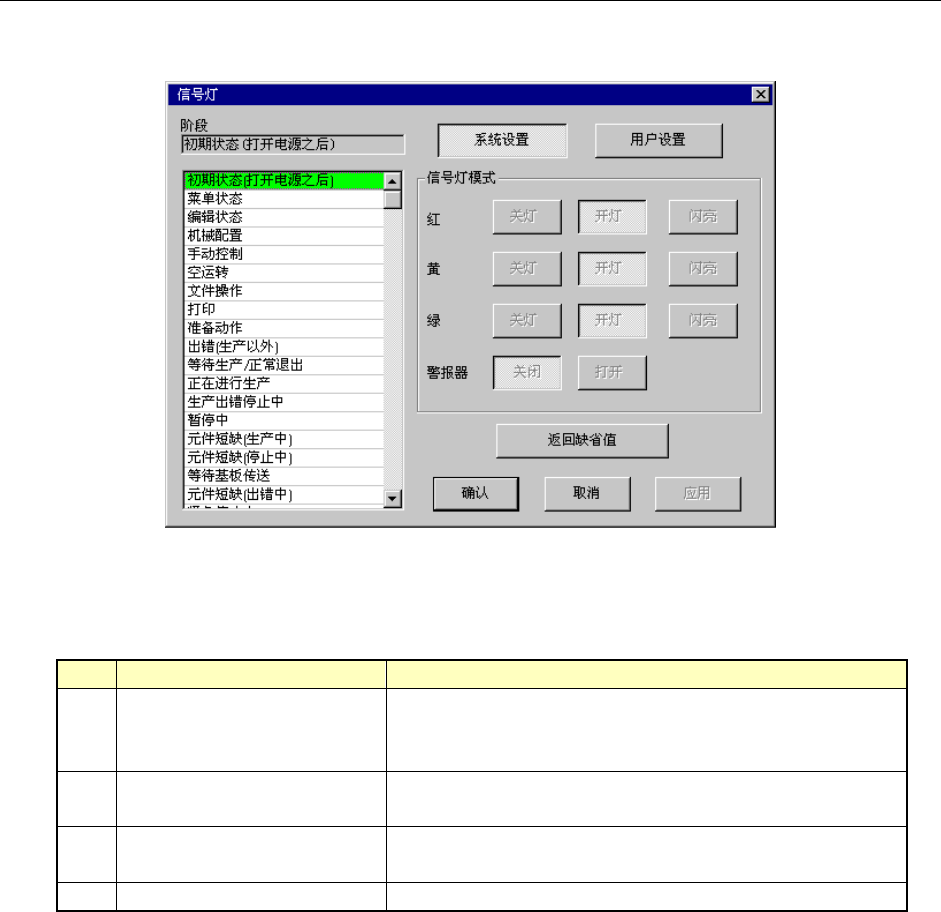

图 5-37 信号灯设置画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
·
系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按面板上的任意开关，如<START>开关或<STOP>开关，均可停止鸣
叫。为停止蜂鸣器而按下的开关，只能停止蜂鸣器的鸣叫声，对原来的开关功能不起
作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作(状态)，指定信号灯样式(选择后，按钮变为凹状
态)。
5-68
第 5 章 其它功能
5-4-4-15 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。从[摄像机]
和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。

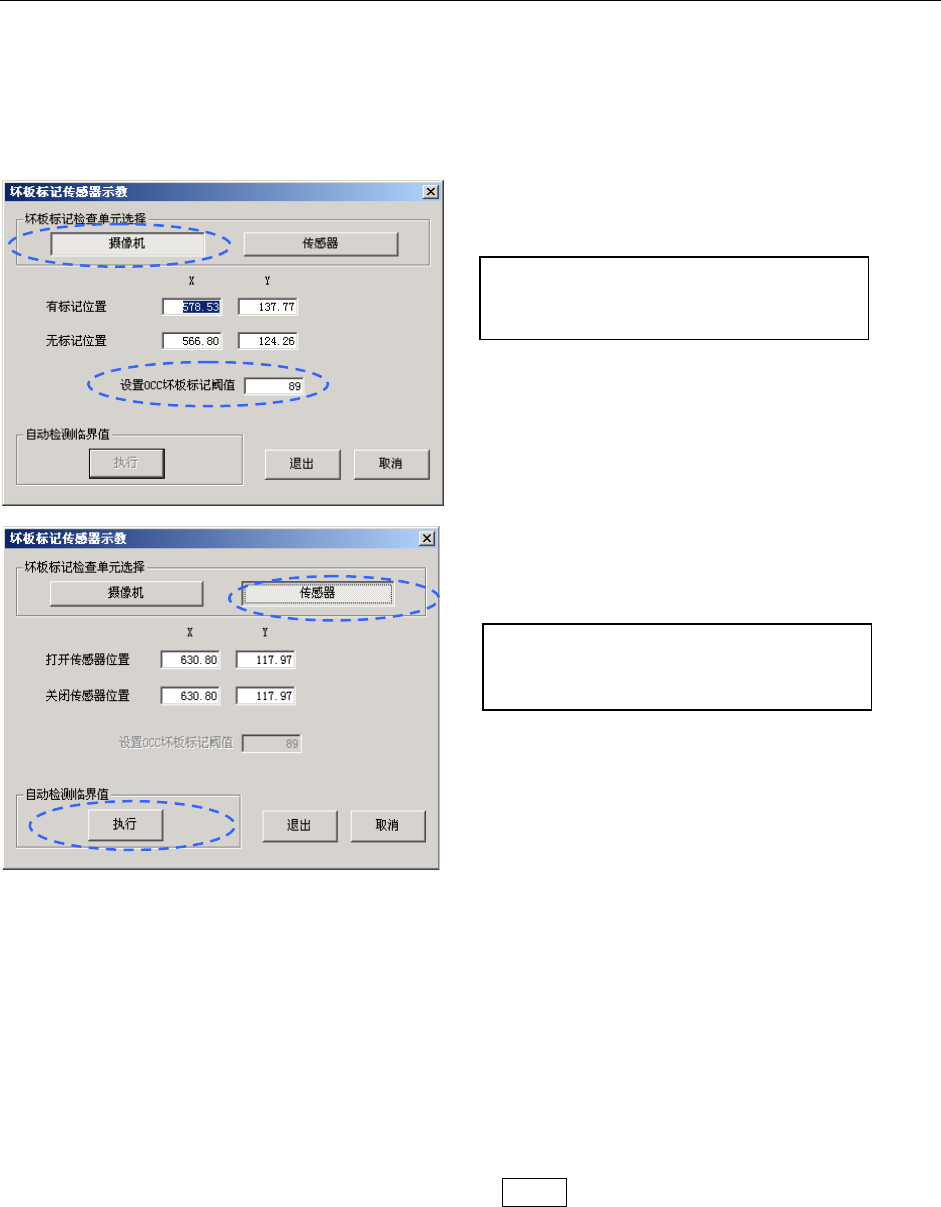

图 5-38 坏板标记传感器示教设置画面
设定方法
选择坏板标记检测单元。
要用 OCC 识别坏板标记时选择[摄像机]，用坏板标记传感器识别坏板标记时选择[传感器]。根 据 选
择单元切换设置项目，进行各设置项目的示教。
①选择[摄像机]时
用 HOD，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]是，根据标记周围的分布，尽量指定相对于标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA 键进行示教。
② 选择[传感器]时
用 HOD，通过摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
输入 XY 位置后进行临界值自动示教。
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
5-69
