第 5 章 其它 功能 5-4-4-16 共面检测 若安装有共面单元 ( 可选 ) ，则可指定“共面性的重试次数”和“基准平面制作方法”。 选择共面检测后，可显示如下共面检测设置画面。 图 5- 40 共面性设置画面 No. 项目 设置内容 1 重试次数 设置共面检测 时的重试次数。 2 基准平面 为了判断引脚 ( 或球 ) 悬浮，需要决定 作为判断基准的平面 ( 基准平面 ) 。 基准平面是通过识别所有引脚并由此制作假想平面的方式决定…
第 5 章 其它功能
执行操作
①设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参考下图。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键确认。
确认检测框后，进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。
经测定，取得阈值后，显示结果。
图 5-39
② 临界值的自动示教
选择[执行]后，显示坏板标记传感器[初始化中…]对话框，进行坏板标记传感器初始化。
之后，显示坏板标记传感器示教[执行中…]对话框，自动执行示教。
标记
检测框
切换显示画面，
请适当调整以
下画面位置。
5-70
第 5 章 其它功能
5-4-4-16 共面检测
若安装有共面单元(可选)，则可指定“共面性的重试次数”和“基准平面制作方法”。
选择共面检测后，可显示如下共面检测设置画面。

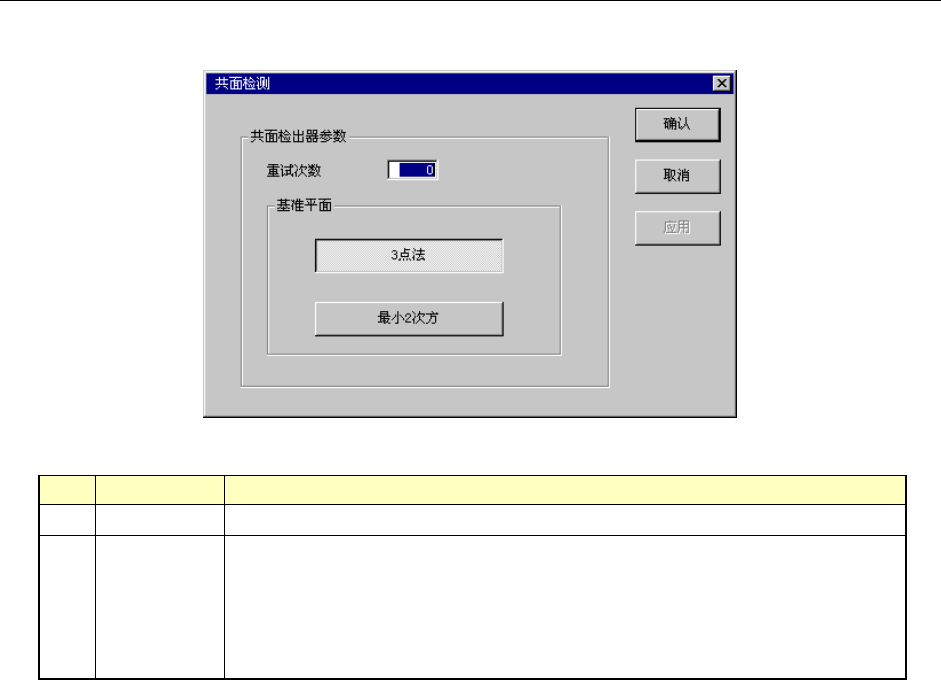

图 5-40 共面性设置画面
No.
项目 设置内容
1 重试次数 设置共面检测时的重试次数。
2 基准平面
为了判断引脚(或球)悬浮，需要决定作为判断基准的平面(基准平面)。
基准平面是通过识别所有引脚并由此制作假想平面的方式决定。该基准平面
的制作方法，可选择“3 点法”和“最小平方法”。
KE2055R/2060R 系列根据 JIS 标准的规定，引脚元件采用“3
点法”，球元
件采用“最小平方法”。
5-71
第 5 章 其它功能
5-4-4-17 VCS 脏污检查
检查 VCS 外罩玻璃脏污。
图 5-41 VCS 脏污检查
各项设定值初始值均已设定。请直接按下[检查]按钮。
[VCS 脏污检查]画面启动、按下[检查]按钮后，开始进行脏污检查。
检查结果显示在画面内的[状态]栏上。显示脏污时，请擦拭检查 VCS 外罩玻璃脏污。
图 5-42 VCS 脏污检查 执行对话框
