第 5 章 其它 功能 请确认：激光水平值为 70 以上，而且均匀地聚集在一起。 如果急剧下降处，或数值极低 ( 65 以下 ) 时，请清洁激光面 。 图 5-49 图像显示例 ※ 激光水平值 ： 受光部接收发光部发出的光的明亮度用数值 0( 暗 ) ～ 255( 亮 ) 来表示。 因 此，有脏污等时水平值会下降。 2) 边界确认显示 对所选择的贴片头的边界进行全面激光传感检 查（ 污脏 检查） , 检查结果以数据形式显示。 选中控制项…
第 5 章 其它功能
5-5-3 贴片头控制菜单
右击跟踪球或按命令按钮的“贴片头控制菜单”，即可显示弹出菜单。从菜单的列表中选择
要执行的项目后，即可执行该动作。
如果从弹出菜单中选择项目，则轴将移动。在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
5-5-4 激光图像显示
可以确认激光的状态。
激光经常出错时，或清洁激光以后，请按下列说明进行检查。
从菜单栏里选择 「控制」→「贴片头」→「激光控制」 ，显示出 激光控制画面。
图 5-48 激光控制画面
1) 显示图像
显示所选择的贴片头激光传感器图像数据。
在控制项目的“显示图像”选中的状态下，请单击「执行（1
）」按钮或［Ｆ３］键，进行
控制。
警告
5-79
第 5 章 其它功能
请确认：激光水平值为 70 以上，而且均匀地聚集在一起。
如果急剧下降处，或数值极低(65 以下)时，请清洁激光面。

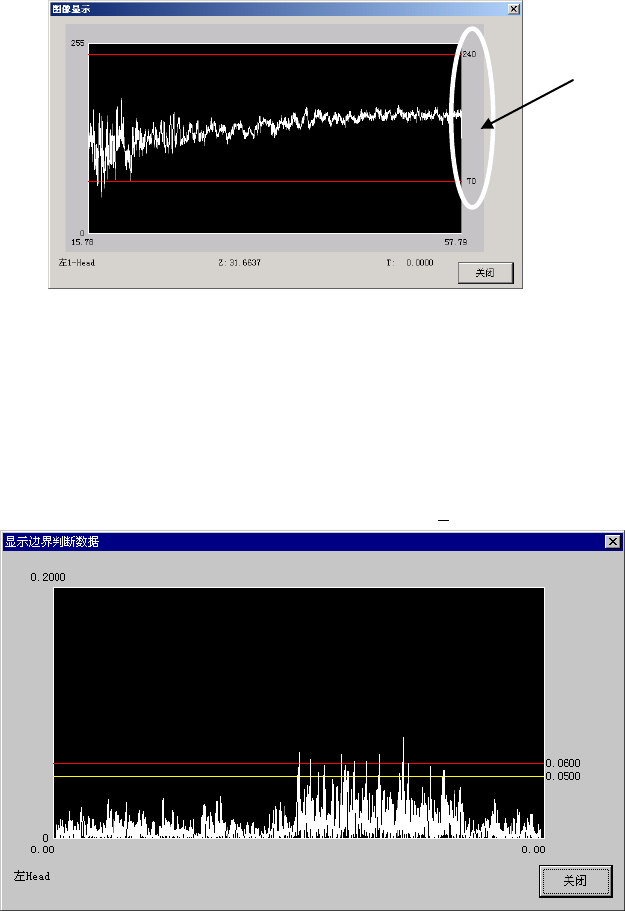

图 5-49 图像显示例
※
激光水平值
：受光部接收发光部发出的光的明亮度用数值 0(暗)～255(亮)来表示。因
此，有脏污等时水平值会下降。
2) 边界确认显示
对所选择的贴片头的边界进行全面激光传感检查（
污脏检查）, 检查结果以数据形式显示。
选中控制项目的“显示边界检查”时, 单击「执行（1）」，或按下［Ｆ３］键，进行控制。
图 5-50 显示边界检查
边界检查与元件检测时的情况接近，是用激光感应来确认的功能，可更加确切地判断激光传
感器的好坏，而通过图像检查则难以判断。边界检查以量纲为１的值表示，超出0.06
（KE-2060R的右贴片头为0.08），元件端面到达该位置时，定心会变得不稳定。超过
0.06（KE-2060R的右贴片头为0.08）时，请进行清洁工作。
激光水平值
5-80
第 5 章 其它功能
5-6 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
投入电源后运行自动校准时，请进行 15 分钟以上预热。
5-6-1 概要
用自动校准设置的项目如下表所示。
表 5-5 自我校准项目
No.
自动校准组 设置内容
1 XY 校正系数 XY 轴停止精度的校正参数
2 激光传感器高度 从基板上面所看到的激光传感器高度
3 吸嘴旋转中心 由激光传感器决测量的吸嘴旋转中心
4 贴片头偏差
各贴片头相对于 OCC 的安装位置
与激光校准与主体的安装角度
5 VCS 偏差 VCS 摄象机的安装位置及安装角度
6 VCS2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(临界值水平)
7 真空校准 真空的校准值
8 OCC 偏差 OCC 的安装角度（选项）
9 FCS 柔性校准系统（选项）
※在取得偏移值的操作中需要使用治具时, 应在选择菜单时，把治具移到方便贴片头安装的位置(等
待位置)上。
※可控制的设定项目（移动等待位置／打开滑板／关闭滑板）闭航显示在提示栏上。
警告
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作业。
此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
注意
5-81
