第 5 章 其它 功能 5-6-2-2 吸嘴旋转中心 测量各轴的旋转中心位于激光传感器的什么位置。 图 5-52 吸嘴旋转中心 在“设定 Head ”上选择贴片头，按 [ 执行 ] 。 选择 [ 执行 ] 后，贴片头从 0 °开始以 15 ° 为单位移动一次θ轴，重复进行 24 次，取其平均值。 警告 单击“执行”后，轴会移动。单击 “执行”前 , 请务必确认装置内部无人作 业。此外，为了避免人身伤害 ，在运行过程中，切勿将手 放入装置…
第 5 章 其它功能
5-6-2 设置组
5-6-2-1 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“A
TC吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

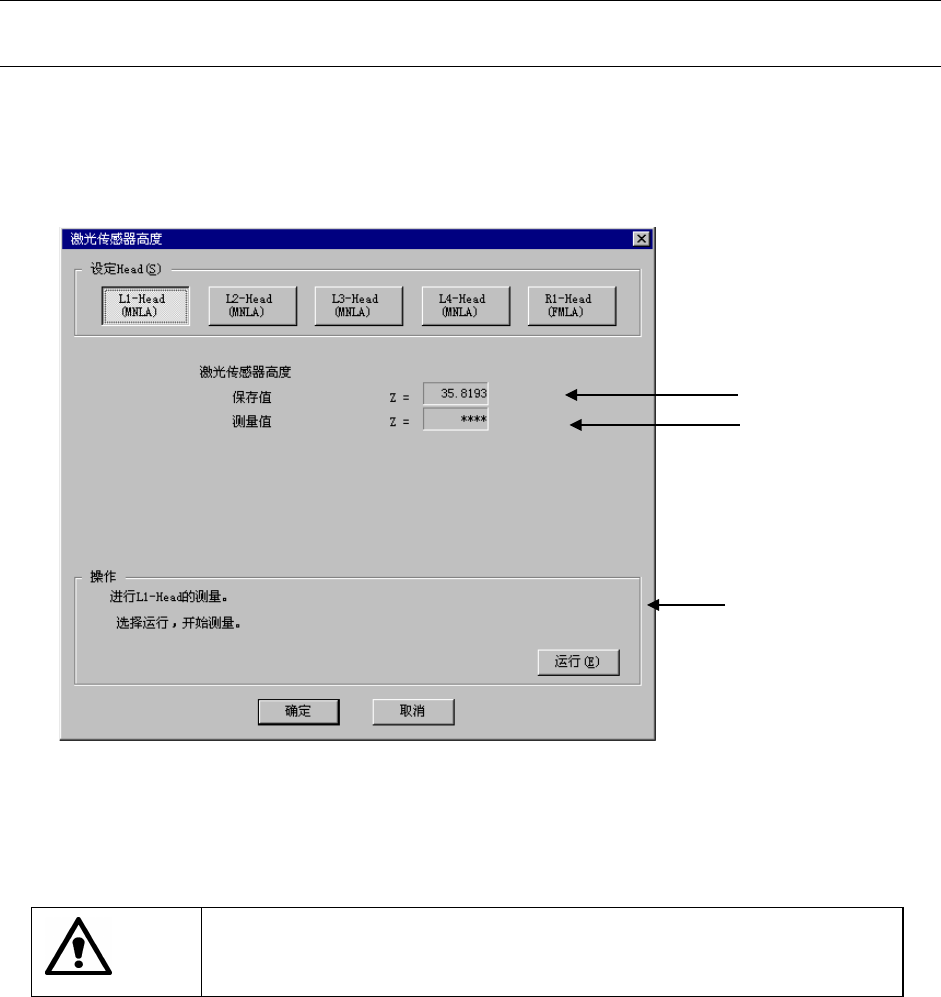

图 5-51 激光传感器高度
在“设定Head”上选择贴片头后，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
(选择左１贴
片头时)
(设置的高度)
(测量到的高度)
5-82
第 5 章 其它功能
5-6-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
图 5-52 吸嘴旋转中心
在“设定Head”上选择贴片头，按[执行]。
选择[执行]后，贴片头从0°开始以15°为单位移动一次θ轴，重复进行24次，取其平均值。
警告
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(设定的吸嘴旋转
中心)
(测量到的吸嘴旋
转中心)
5-83
第 5 章 其它功能
5-6-2-3 贴片头偏差
设置相对于OCC的各贴片头的安装位置以及与激光校准主体的安装角度。
仅限于特定的贴片头在贴片时向一定方向偏移时进行本项设置。
设置时，使用CAL块。
图 5-53 贴片头偏差
对用“设置贴片头”按[确定]后，开始测量。
警告
单击“执行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
①在设置贴片头上安装508或507吸嘴。
未在ATC上设置吸嘴时,将会出错。出错时，请用机器设置的“ATC吸嘴配置”来配置吸嘴。
②当校正块上无治具时，将治具从治具工作台移动到校正块上。
此时，若无法吸取治具,将会出错。出错时，请重新安装治具。
(测量到的安装位置)
(测量到的安装角度)
(设定的安装位置)
(设定的安装角度)
5-84
