5-6-2-4 VCS 摄像机偏差(仅限于 KE-2055R/2060R)
设置各VCS摄像机相对于设计位置的偏移值。
仅限于VCS识别元件向一定方向上发生贴片偏移时进行重新设置。
设置时，使用 CAL 块。

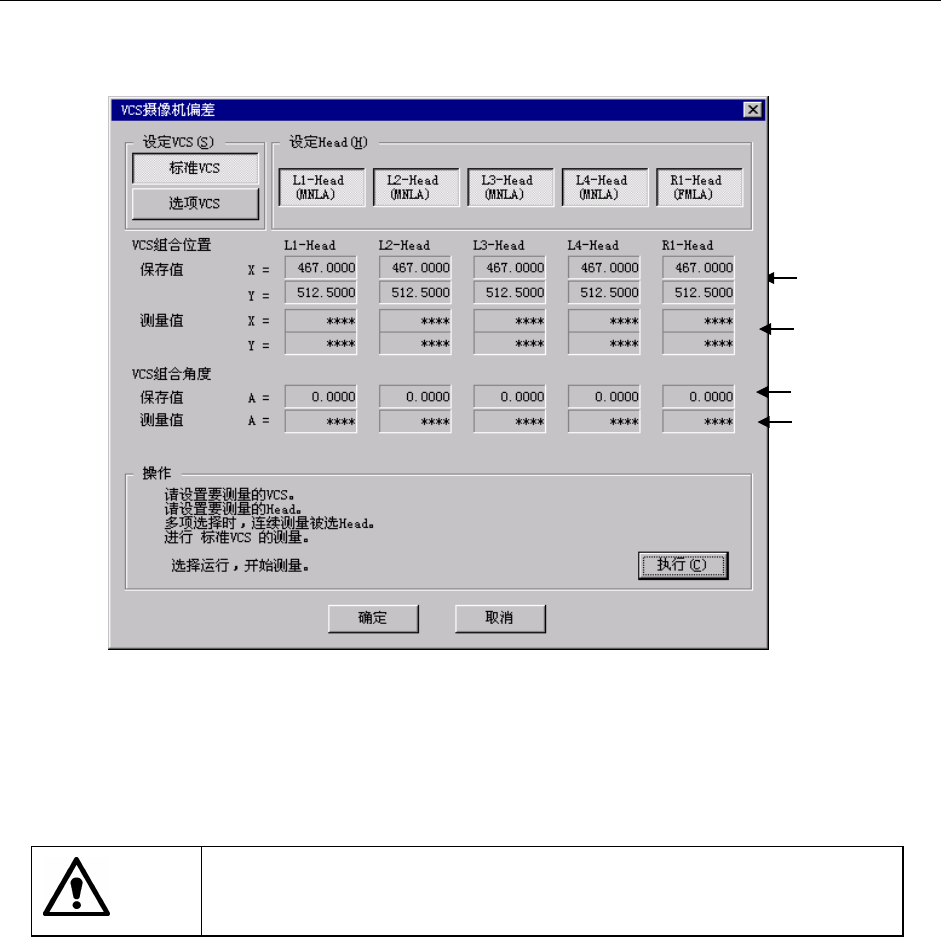

图 5-54 VCS 偏移
在“设定VCS”上选择VCS,再选择“执行”。
选择“执行”后，贴片头吸取治具、并移动到VCS摄像机上，贴片头在Y方向上下移动重复
5次，进行治具标记识别后取其平均值。接着，贴片头从0°开始以15°为单位，移动θ轴，
重复进行24次取其平均值。
警告
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(测量到的安装位置)
(设定的安装位置)
(设定的安装角度)
(测量到的安装角度)
5-86
第 5 章 其它功能
5-6-2-5 VCS2 值化阈值(仅限于 KE-2055R/2060R)
设置通过VCS识别元件时的２值化阈值(临界值水平)。
在此的设置将决定明·暗的判断标准。
当频繁发生VCS的识别错误时，请检查“图像数据”、清扫VCS、检查·清扫吸嘴。即使这样
也不能改善时，请重新设置“VCS2值化阈值”。
图 5-55 VCS2 值化阈值
在设定VCS上选中VCS，进行设置。
选择“运行”后，吸取治具并移动到VCS摄象机上后，自动测量2值化阈值。
警告
单击“运行”后，轴会移动。单击“运行”前请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(测量到的阈值)
(设定的阈值)
5-87
第 5 章 其它功能
5-6-2-6 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得元件吸取、
贴片时间的最佳值。
当真空值比引进机器时变化显著，进行日常检修也不能恢复时，请实施真空校准。
图 5-56 真空校准
选择“运行”，进行自动测量。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
5-6-2-7 OCC 偏差（选购件）
求出 OCC 的安装角度。
详细情况，请参见选购件 FCS 使用说明书。
5-6-2-8 FCS（选购件）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保
持引进设备时的贴装精度。
详细情况，请参见选购件 FCS 使用说明书。
