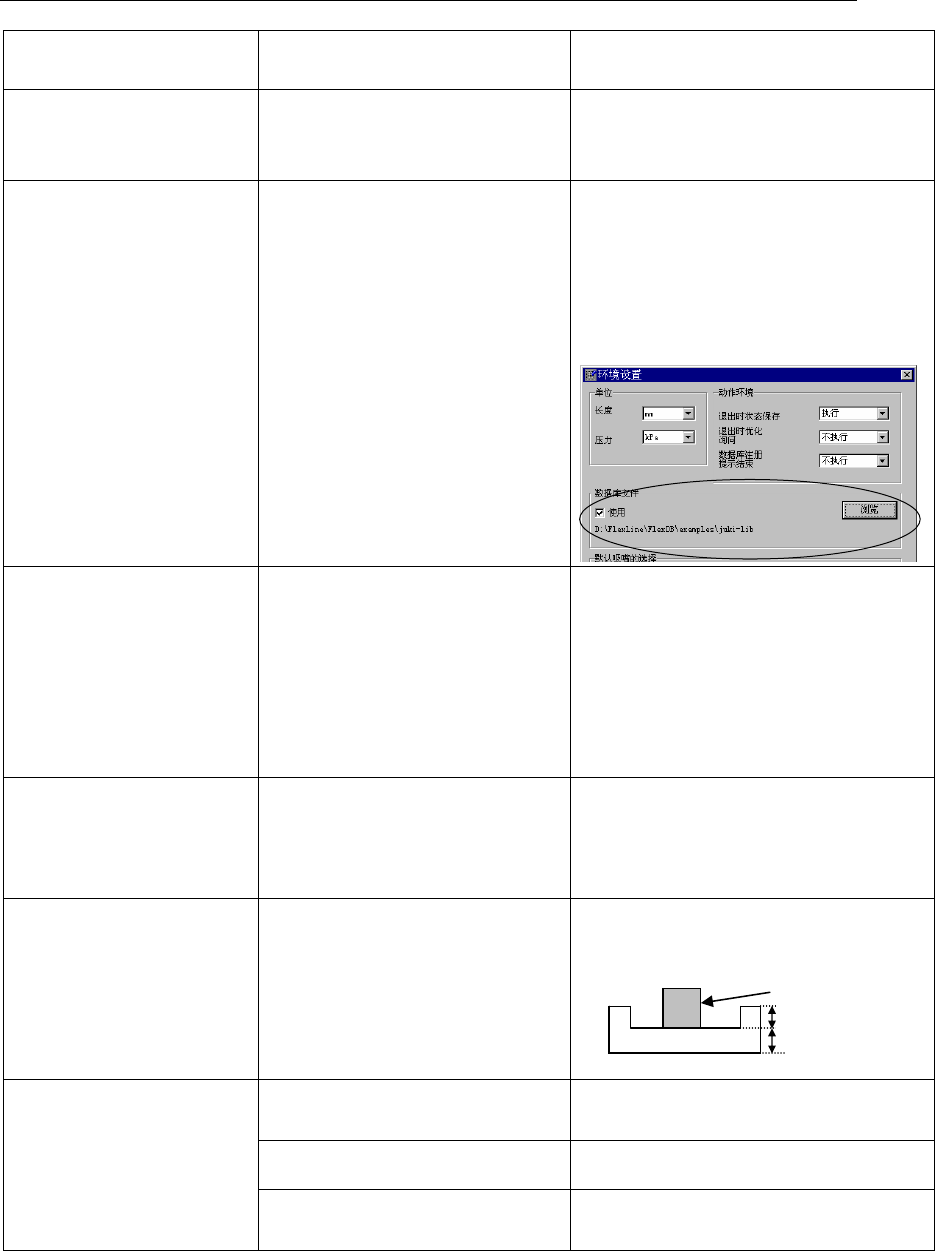

第 6 章 故障排除方法
6-7 其它错误
现象 原因 措施
1) 启动/停止开关不起
作用。
从安全方面考虑，开关相反一侧
的安全盖打开时，开关应当失
效。
关闭开关相反一侧的安全盖。
2) 不能浏览数据库。 “程序编辑”的“环境设置”中
未正确设定数据库文件。
正确设置“编辑程序”的“文件”/“环
境设置”的“数据库文件”。
此外，请确认“使用 FlexlineDB”已
经勾选。 （参见 2-5-3 ）使用 IS，
要勾选“使用 IS 元件 DB”。（服务器的
连接有异常时，会出现错误。）
3) 已执行过优化的程序
再次实施优化，则会改
变已设置送料器的配
置。或者想要改变已有
送料器的配置，但即使
进行优化也不改变。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
(参见 4-4-1-2-1 章)
4) 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
(参见 4-3-3-2 章)
5) 在插头的情况下，定心
时元件碰到激光。
“元件数据”的“吸取深度”设
定错误。（仅限于 KE-2060 时）
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
① 元件的纵横尺寸颠倒
① 输入长宽尺寸时，应考虑符合元件
供应角度要求。(参见 4-3-5) )
② 激光表面脏污。 ② 清扫激光表面。
6) 无法测量元件。
③ 吸嘴选择错误。 ③ 重新选择吸嘴。
(参见 1-4-1-3 章)
ノ ズル
吸着深さ
吸嘴
部品高さ
吸取深度
元件高度
6-10
第 6 章 故障排除方法
6-11
现象 原因 措施
①“元件数据”的“元件高度”设定错
误。
①元件高度中输入从吸嘴下底面
到元件下底面（含引脚）为止的尺
寸。
②梭子示教错误。 ②重新设定“机器设置”的“设定
组”/“MTC 梭子吸取位置”。（参
见 5-4-4-5）
7）不能吸取 MTC/MTS
供应的元件。
③吸嘴选择错误。 ③设置可稳定吸取的吸嘴。（参见
1-4-1-3 章）
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
8）不同时吸取。
<可同时吸取的范围>
吸嘴编号
同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
例如： 在 500 号吸嘴情况下，如果
MNLA 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
② 进行元件释放确认。这时，由于吸
取坐标在生产过程中自动校正，有
时元件之间的尺寸会超出可吸取的
范围。
②在“元件数据”的“附加信息”
中，将“元件释放确认”设定为“不
执行”。
（参见 4-3-5-2-4）
◆ 修订履历
