第 2 章 生产 2-3 装置的启动和结束 2-3-1 装置的启动 1) 向右旋转主体正面右侧的 “主开关” ，接通电源 。 主开关 ＨＤＤ显示灯 图 2-2 主机正面图 注意 当 HDD 显示灯点亮时，请勿关闭主开关，否则会导致 HDD 故障。 2-3
第 2 章 生产
2-2 概要
使用已制作的生产程序进行贴片确认和生产。
制作完新程序后，在实际生产前，有必要进行试生产，以确认贴片坐标、吸取坐标等，对新
建的程序进行最终确认。
2-2-1 生产模式
在生产中，有以下 3 种生产模式。
No. 生产模式 内容
１ 基板生产 是指定生产数量，实际生产基板的模式。
２ 试打 是进行试生产的模式。
可选择吸取位置追踪和贴片后的贴片位置追踪。
※1
３ 空打 不使用元件而确认吸取贴片动作的模式。
可选择吸取位置追踪和贴片后的贴片位置追踪。
※1
※1：参见“4-5-4-4 确认”。
基板的生产、试打、空打中，可分别设定生产条件、试打条件及空打条件。
2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
并启动
选择生产条件
ＥＮＤ
空打
空打
試打
试打
生
产条件
？
基板生産
Ｎ
Ｙ
设定生产条件
设定试打条件
设定空打条件
指定运行模式
実行モード指定 実行モード指定
指定运行模式
指定运行模式
设定元件数
设定元件数
基板生产
空打
试打
结束？
结束
图 2-1 生产流程示意
2-2
第 2 章 生产
2-3 装置的启动和结束
2-3-1 装置的启动
1) 向右旋转主体正面右侧的“主开关”，接通电源。
主开关
ＨＤＤ显示灯
图 2-2 主机正面图
注意
当 HDD 显示灯点亮时，请勿关闭主开关，否则会导致 HDD 故障。
2-3
第 2 章 生产

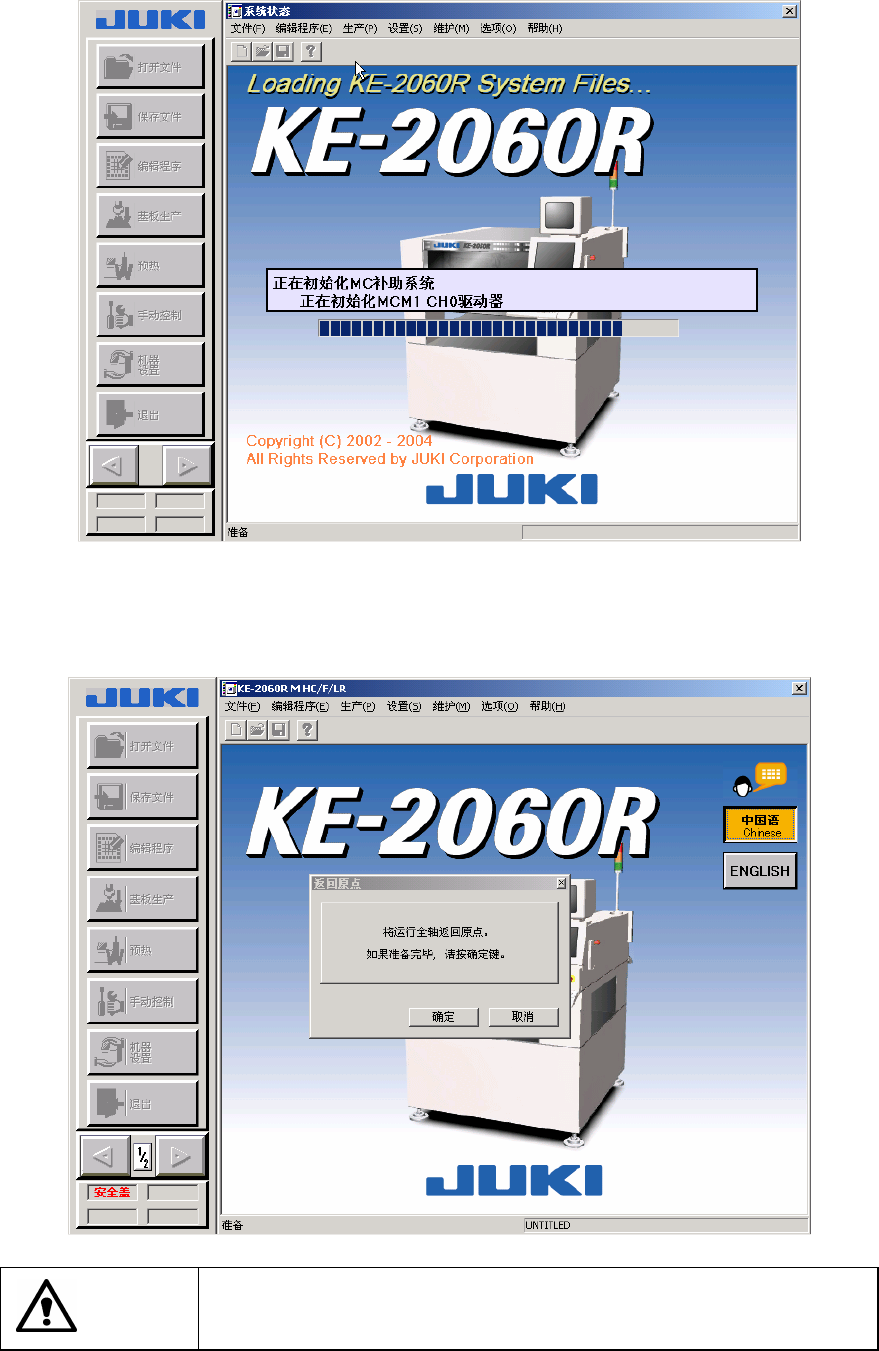

2) Windows XP 启动，接下来显示 KE2000R 系列的启动画面。
3) 初始设置结束后，显示主画面，在此基础上显示返回原点画面。单击“确定”按钮
※1
，执行返
回原点。
※1：将画面上的箭头对准<确定>按钮后，按一次鼠标左键。
警告
进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和
头等伸入装置内部。
2-4
