第 2 章 生产
9. 调整完成后，请点击“个别控制”画面上的“结束”，以退出“个别控制”。
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准销
后，请务必重新设定“机器设置”。另外，基板原点位置可用生产程序中的
“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。
注意
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
2-17
第 2 章 生产
2-7-1-4 外形基准的调整方法
外形基准是不用基准销，而通过外侧的夹板装置(X、Y方向)来固定基板的方法。当使用陶瓷
基板等没有基准销孔或孔径与基准销直径不符的基板时，选择此方法进行调整。
<步骤>
1．启动生产。
①
从菜单栏上选择“窗口”/“传送·I/O 状态”。
② 选择“个别传送控制”，按“个别控制”按钮。
出现个别控制画面。
2. 降下定心销。
定心销(基准销和从动销)与外形基准块一体化，固定在支撑台上。在此状态下，如果支撑
台上升，则定心销会碰到基板。因此，使用外形基准时，请降下定心销，在设定时使定心
销不与基板接触。

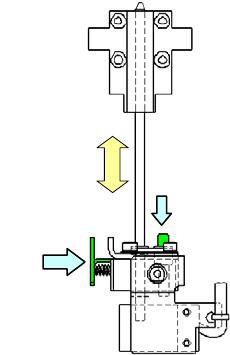

<设定方法>
● 降下定心销时→将Ａ沿尖头方向按下。
● 升起定心销时→将Ｂ沿尖头方向按下。
A
B
图 2-15 定心销
3. 请松开定心销(从动侧)导块。
旋转调整停止挡销⑲，并放松从动销侧的导块。
4. 将停止挡销⑨置于 ON。
选择“止动销”，并按“ON/OFF”。
5. 将生产基板顶在停止挡销⑨上。
基板与停止挡销接触的部分因有缺口等而不稳定时，请松动停止挡销底部的螺丝(2根)，用
手在Y方向上进行移动调整。
2-18
第 2 章 生产
6. 旋转调节手柄⑱ ，将定心销(从动侧)导块一直移动到基板的外侧。
7. 使“夹杆 X”、“夹杆 Y”进入“ON”状态。
按下“夹杆 X”按钮后，接着按“ON/OFF”。
再按“夹杆 Y”钮，接着按“ON/OFF”。
8． 把夹杆 X 移动到基板的端面。
松动后可以向 Y 方向移动。
在基板与停止挡销轻微接触的情况下，旋转调节停
止挡销⑱
，并滑动夹杆 X⑩，将其移动到基板的端面。
基板与停止挡销接触的部分因有缺口等而不稳定
时，请松开夹杆X⑩的停止挡销底部的螺丝(2根)，
用手在Y方向上进行移动调整。

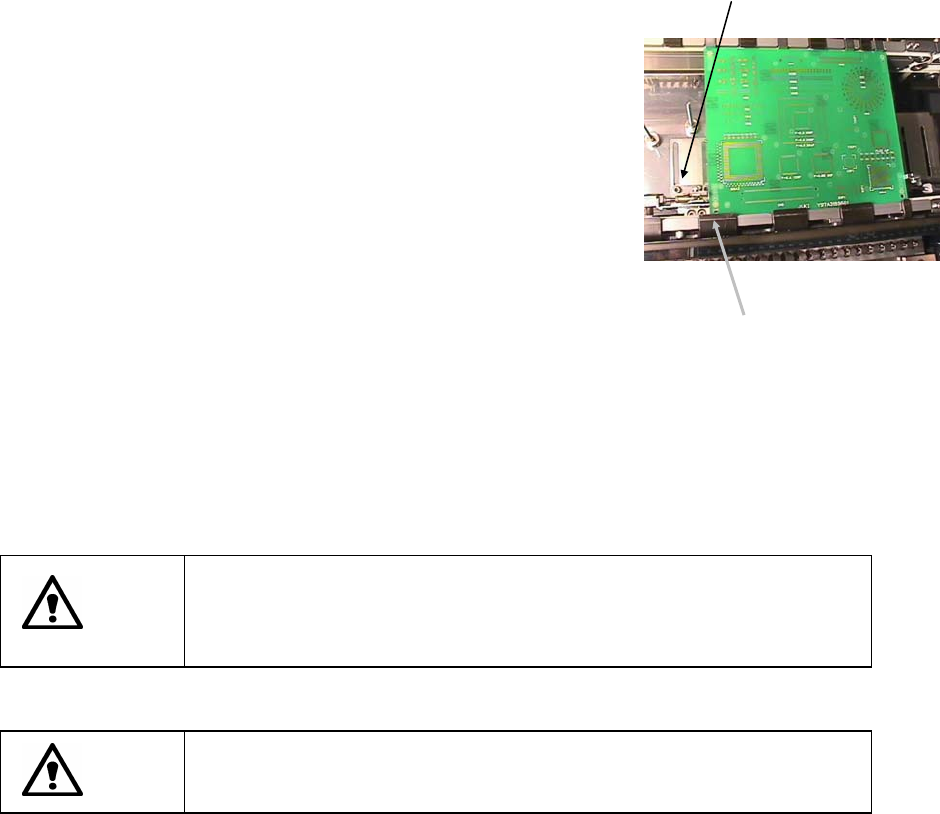

9. 请调整将夹杆 X 与基板端面的间隙。
当夹杆X⑩与基板端面的间隙达到0.5mm时，请固定
调整停止挡销。
将与基板间的间隙调整为 0.5mm。
10. 请配置支撑销。
请配合生产基板将支撑销⑭
配置在支撑台⑫上。
如果在QFP等对贴片精度有特别要求的元件下配置支撑销，可提高贴片精度。
11. 调整完成后，请点击“个别控制”画面上的“结束”，退出个别控制。
注意
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准销
后，请务必重新设定“机器设置”。另外，基板原点位置可用生产程序中
的“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。
注意
在机器运行过程中，请绝对不要将手和头等伸入装置内部。
