第 2 章 生产
2-8-2-2 个别设定项目
1) 基板生产
No. 项目 内容
１
贴片范围
(步骤号)
当想限定贴片范围时，输入开始步骤号和结束步骤号。在总贴片
点数的项目中显示每 1 电路中的总贴片步骤号。此项设置限于设定
了输入顺序时。
２ 重新开始
因某些原因而使生产临时中断，在基板的夹具被解除的情况下，
继续剩余元件的贴片，完成基板贴片时进行指定。此外，也可从
特定的位置进行贴片。
该设定仅对最初的第 1 张基板有效。从第 2 张基板以后，继续运
行的位置设定将被忽略，对所有点进行贴片。
该指定将在生产运行开始后被初始化。
2-26
第 2 章 生产

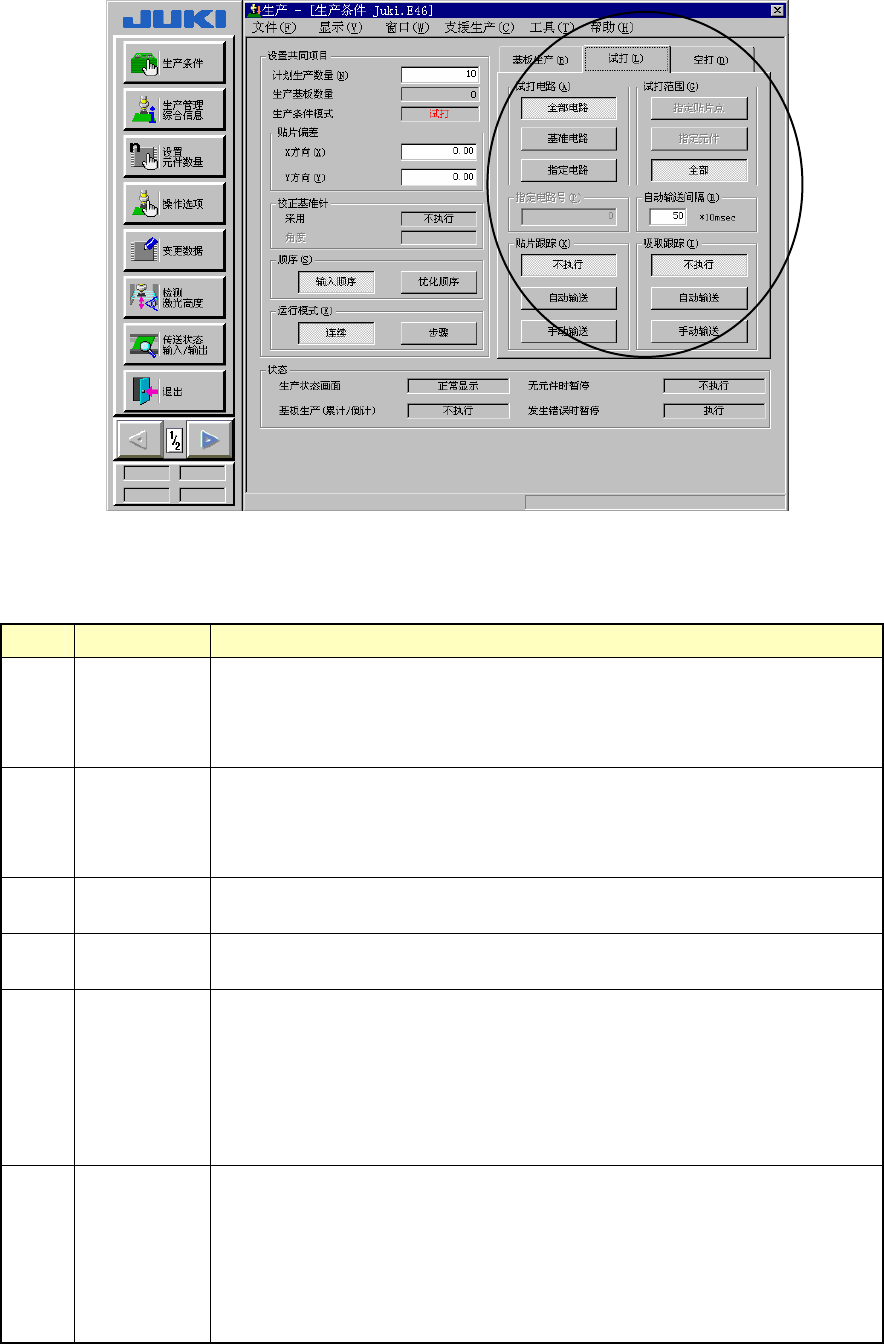

2) 试打
图 2-22 试打条件的设定
No. 项目 内容
１ 试打电路
设定进行试打的电路。当为单面基板时，不使用。
·全部电路：对全部电路试打范围中设定的元件进行贴片。
·基准电路：对基准电路试打范围中设定的元件进行贴片。
·指定电路：对指定的电路试打范围中设定的元件进行贴片。
２ 试打范围
设定试打范围。
·指定贴片点：仅贴片数据的试打项设定为 YES 的贴片点。
·指定元件：元件数据的试打项设定为进行的所有元件。
·所有点：所有贴片点。
３ 指定电路号
只有在试打电路中指定了指定电路时，才能指定。
仅试打指定的电路。
４ 自动移动（传
送）间隔
自动传送时，请设定在停止位置上的停止时间。
单位是以 10msec(0.01 秒)为“1”。
５ 摄像机贴片
跟踪
试打基板后，对是否利用摄像机进行贴片点跟踪，以及跟踪时是自动传
送还是手动传送进行设定。
·不进行：不追踪。
·自动传送：自动对贴片点进行跟踪。
·手动传送：停止在贴片点，
在操作人员按 START 开关，或按 HOD 的 NEXT 键后，移动到下一贴片点。
６ 摄像机吸取
跟踪
试打基板前，对是否利用摄像机进行吸取点的跟踪，以及跟踪时是自动
传送还是手动传送进行设定。
·不进行：不跟踪。
·自动传送：自动对吸取点进行跟踪。
·手动传送：停止在吸取点，
在操作人员按 START 开关，或按 HOD 的 NEXT 键后，移动到下一贴片点。
2-27
第 2 章 生产

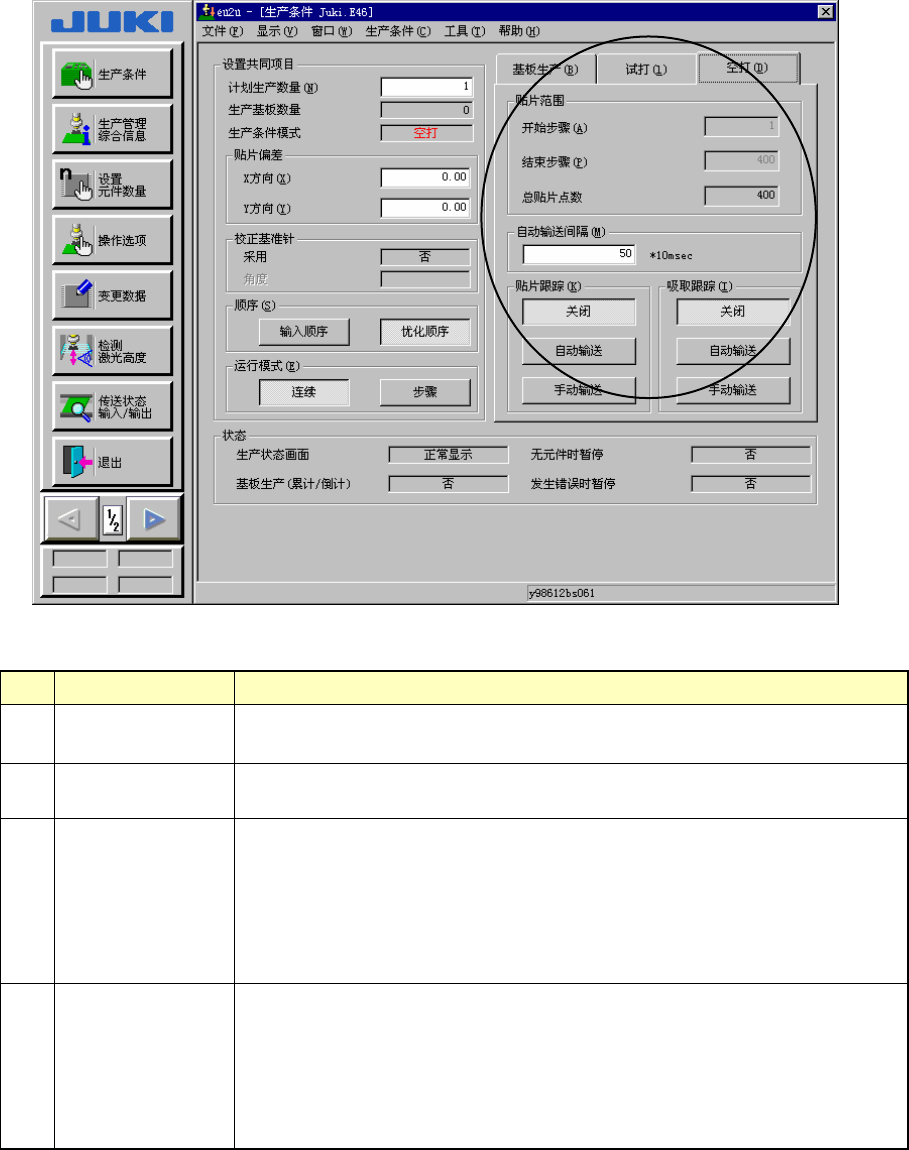

3) 空打
图 2-23 设定空打条件
No. 项目 内容
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数项
中显示每 1 电路中的总贴片步骤号。仅在设定为输入顺序时适用。
２ 自动输送（传送）
间隔
自动传送跟踪时，请设定在停止位置上 的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 摄像机贴片跟踪 空打基板后，对是否利用摄像机进行贴片点的跟踪，以及跟踪时是自动
传送还是手动传送进行设定。
·不进行：不跟踪。
·自动输送：自动对贴片点进行跟踪。
·手动输送：停止在贴片点，
在操作人员按 START 开关，或按 HOD 的 NEXT 键后，移动到下一贴片点。
４ 摄像机吸取跟踪 空打基板前，对是否利用摄像机进行吸取点的跟踪，以及追踪时是自动
传送还是手动传送进行设定。
·不进行：不追踪。
·自动输送：自动对吸取点进行跟踪。
·手动输送：停止在吸取点，
在操作人员按 START 开关，或按 HOD 的 NEXT 键后，移动到下一贴片点。
