第 2 章 生产
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
开始生产后，显示生产状态画面，或生产设备状态画面。
如果在按下<START>开关时原点定位尚未完成，请按下<ORIGIN>键进行原点定位后，再次按下
<START>开关。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
注意
如果尚未进行过送料器台架识别(在返回原点后，或升起、降下台架后)，则在移动吸
取位置前，自动进行送料器台架识别。此时，由于贴片头会横跨供给装置的上方，因
此请勿将手、脸等靠近或伸入装置中。
注意
・
使用 SCS、Intelli SCS 时的注意要点
完成元件的核对后，请按＜START＞按钮。
核对未完成时，无法开始生产。
详情请参见 SCS 使用说明书或 Intelli SCS 使用说明书。
2-29
第 2 章 生产
2-30
2-8-3-1 生产状态
如果在“工具”/“操作选项”的“生产（显示）”标签中没有选中“生产中显示设备画面”
选项，则在按下<START>开关，生产开始后显示生产状态画面。
画面显示，根据“工具”/“操作选项”的“生产(显示)”标签的设定(是否选中“放大显示
生产基板数量”)而不同。(参见第5章的操作选项的说明)

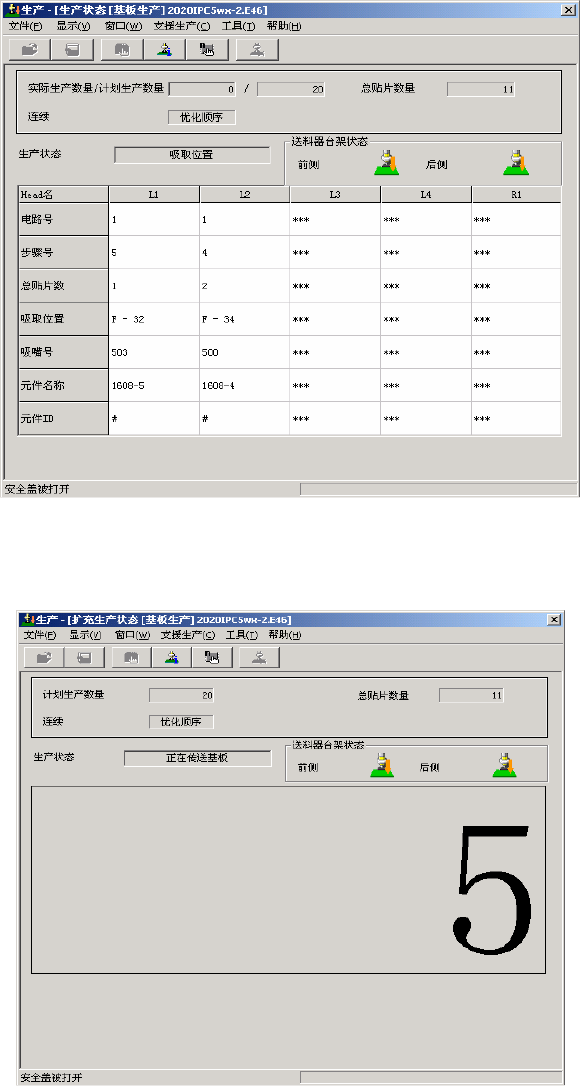

◇ 通常的生产状态显示画面
图 2-24 生产状态显示画面
◇ 当在操作选项的“生产(显示)”标签中选中“放大显示生产基板数量”项时。
图 2-25 生产状态显示画面(放大显示)
第 2 章 生产
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中所设定的计划生产数量。
实际生产数量：显示实际生产的数量。
z 操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，从生产基板数量
的实际数量开始计算。
z 操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示的生产实际
数量为剩下的数量。
② 总贴片点数
1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或最优化顺序)。
④ 生产状态
显示当前的生产状态。
⑤ 通道编号
显示贴片头所吸取贴片的元件的通道编号。
⑥ 阶段编号
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
⑦ 总贴片点数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的贴片头编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一样。
注意：
⑨ 吸嘴编号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头将吸取的元件名。
⑪ 元件 ID
显示贴片头将吸取的贴片元件的元件ID。
⑫ 送料器台架状态
不间断运行生产时（选项）显示送料器台架的状态。
送料器台有效时为彩色、无效时为灰色。
送料器台架有效状态（生产状态）
送料器台架无效状态（停止状态）
2-31
