第 2 章 生产
2-10-3 修改数据
生产中，如果发生了激光识别错误等情况，可在生产画面中更改“激光高度”等的“元件数
据”，并再次检查。

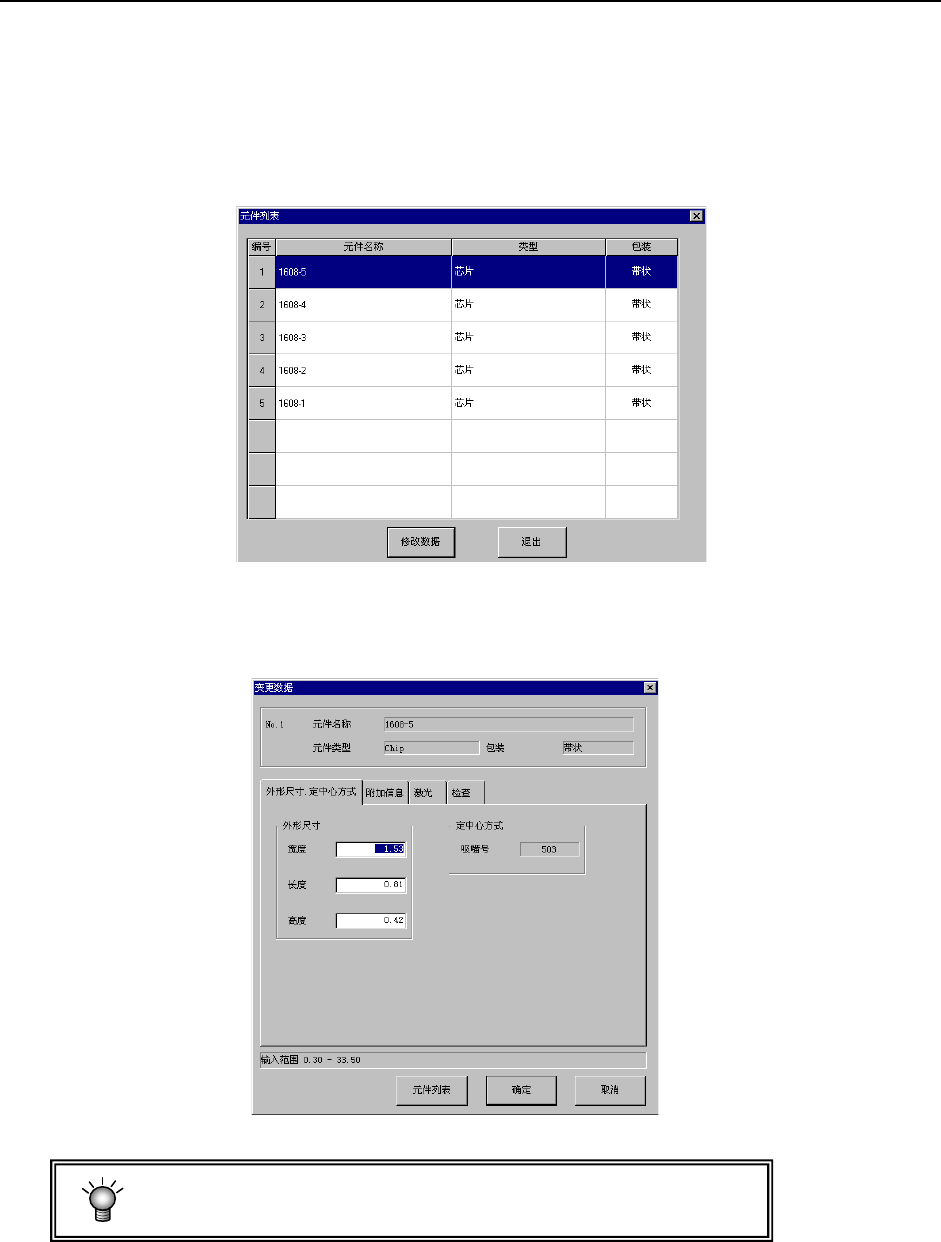

在菜单栏中选择“工具”/“变更数据”后，显示如下的元件列表画面。
选择将要变更数据的元件，单击“修改数据”。
图 2-41 元件列表
显示如下的元件数据编辑画面。
根据产生错误原因修正相应项目，并单击“确定”。
图 2-42 修改数据
元件数据的内容中，送料器种类等部分信息不能变更。
2-45
第 2 章 生产
2-10-4 自动调整基板宽度
请参见“4-5-4-1-2 自动调整基板宽度”。
2-10-5 重试列表
确认和显示生产中发生的错误的内容。
2-10-5-1 生产结束后的重试列表显示
1) 未贴片信息

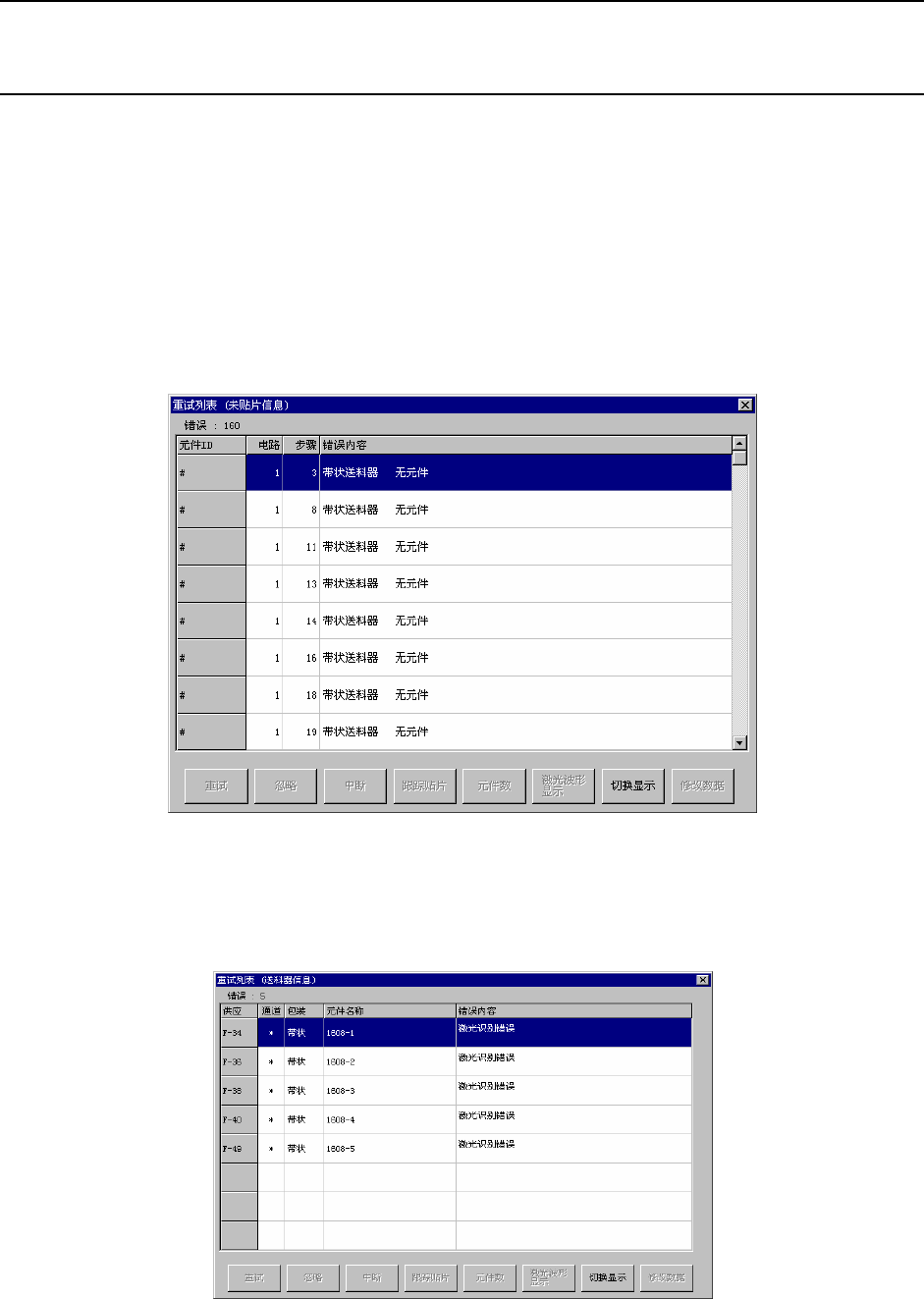

生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”，显示如图2-43的画面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取失败的送料器时，
显示如图2-44所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。
图 2-43 重试列表显示(未贴片信息)
2) 供应装置信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“供应装置信息”，显示如图2-44的画面。
重试列表最多可显示160件。
图 2-44 重试列表显示(供应装置信息)
2-46
第 2 章 生产
2-10-5-2 生产中的重试列表显示
生产中的重试列表显示根据生产中的错误发生状态，显示如图2-45。
图 2-45 重试列表(未贴片信息)的显示
从生产中的重试列表显示的情况中，可以判断生产能否继续进行。画面上的八个按钮，可以
用来控制此后的生产状态。
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
注意
1) 重试
当选择重试时，显示下图。
图 2-46 选择重试时
显示该信息时，若按下<START>开关，则从发生错误的元件贴片开始重新贴片，继续生产。此
时，对元件用尽的供应装置，将自动进行补充。
按“取消”按钮，返回重试列表画面。
2-47
