第 2 章 生产
2) 忽略
当选择忽略时，显示下图。

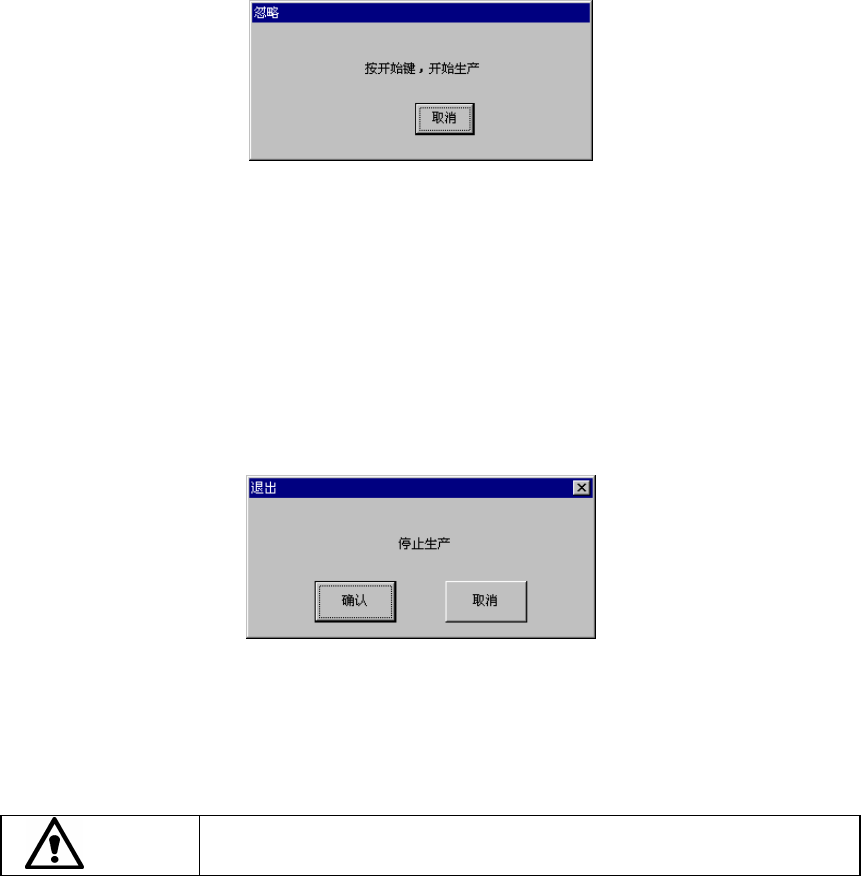

图 2-47 选择忽略时
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、
继续生产。
按“取消”按钮，返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 2-48 选择中断时
中断生产，降下支撑台，使基板为可取出状态。此时，拆卸安装在贴片头上的吸嘴并结束运
行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击“中断”后，进行吸嘴交换动作。为了避免人身伤害，在运行过
程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 吸取跟踪
对列表中显示的错误发生处进行吸取位置校正处理。
详细情况，请参见“2-10-5-3 吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况，请参见“2-10-1 设置元件数”。
6) 激光波形显示
可显示激光波形。
详细情况，请参见“2-11-8 激光赃污”。
7) 切换显示
2-48
第 2 章 生产
进行未贴片信息和供应装置信息的切换。
8) 修改数据
可变更元件数据。
详细情况，请参见“2-10-3修改数据”。
2-10-5-3 吸取位置校正
在显示重试列表时如果选择吸取追踪按钮，则显示图2-49。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置追踪的详细情况，请参见“4-5-4-4-4 坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取追踪，校正其
吸取位置。
进行了吸取位置校正的元件将自动补充。

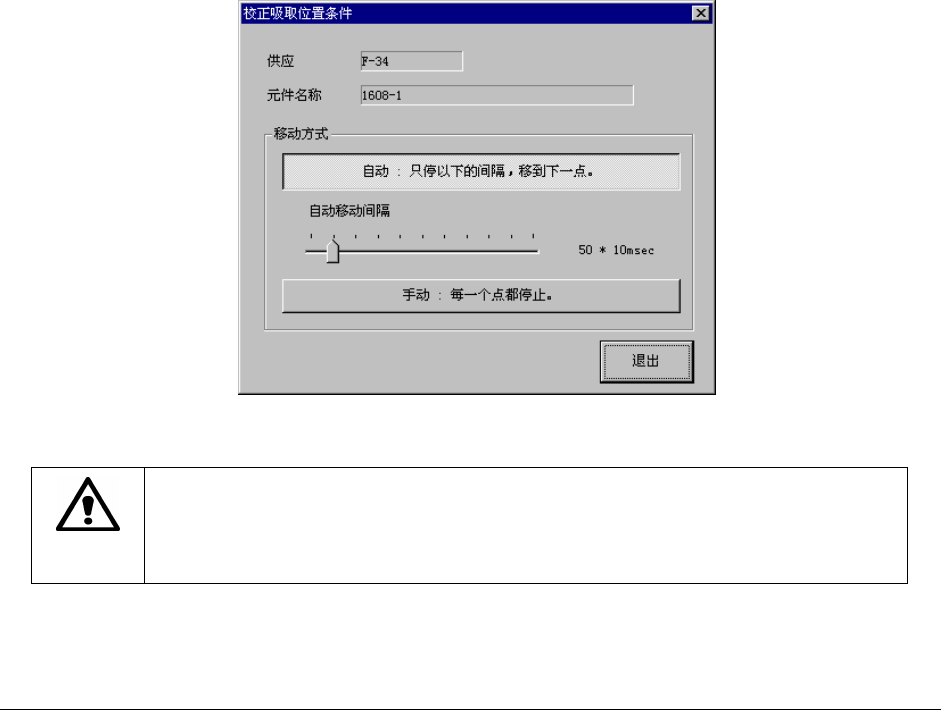

图 2-49 吸取位置校正条件设定对话框
注意
若尚未进行过进料器台架识别(在返回原点后，升起或降下台架后)，在吸取位置
移动前，会自动进行进料器台架识别。在进行进料器识别时，由于贴片头会横越
供应装置的上方，因此请勿将手、脸靠近或伸入装置中。
2-10-6 检查
能够进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，对各硬件进行各种检查。
详细情况请参见所附的使用说明书CD。
2-49
第 2 章 生产
2-11 生产时的各种处理
2-11-1 元件用尽
当从带式送料器、杆式送料器吸取元件时，如果发生重试超次，或当元件剩余数量为0时，需
要进行以下的元件用尽处理。
请补充元件或解除重试超次的原因(补充元件剩余数量等)后再开始生产。
2-11-1-1 元件用尽处理
1) 信号灯呈黄色闪烁(JUKI 标准设定)
2) 处理的继续
对能够贴片的其他部分进行贴片。
如果有替代的送料器,则从下一吸取贴片循环开始，使用替代送料器。
但是，若已选中操作选项中的“无元件供给时暂停”，则显示如图2-50的画面，机器暂停。

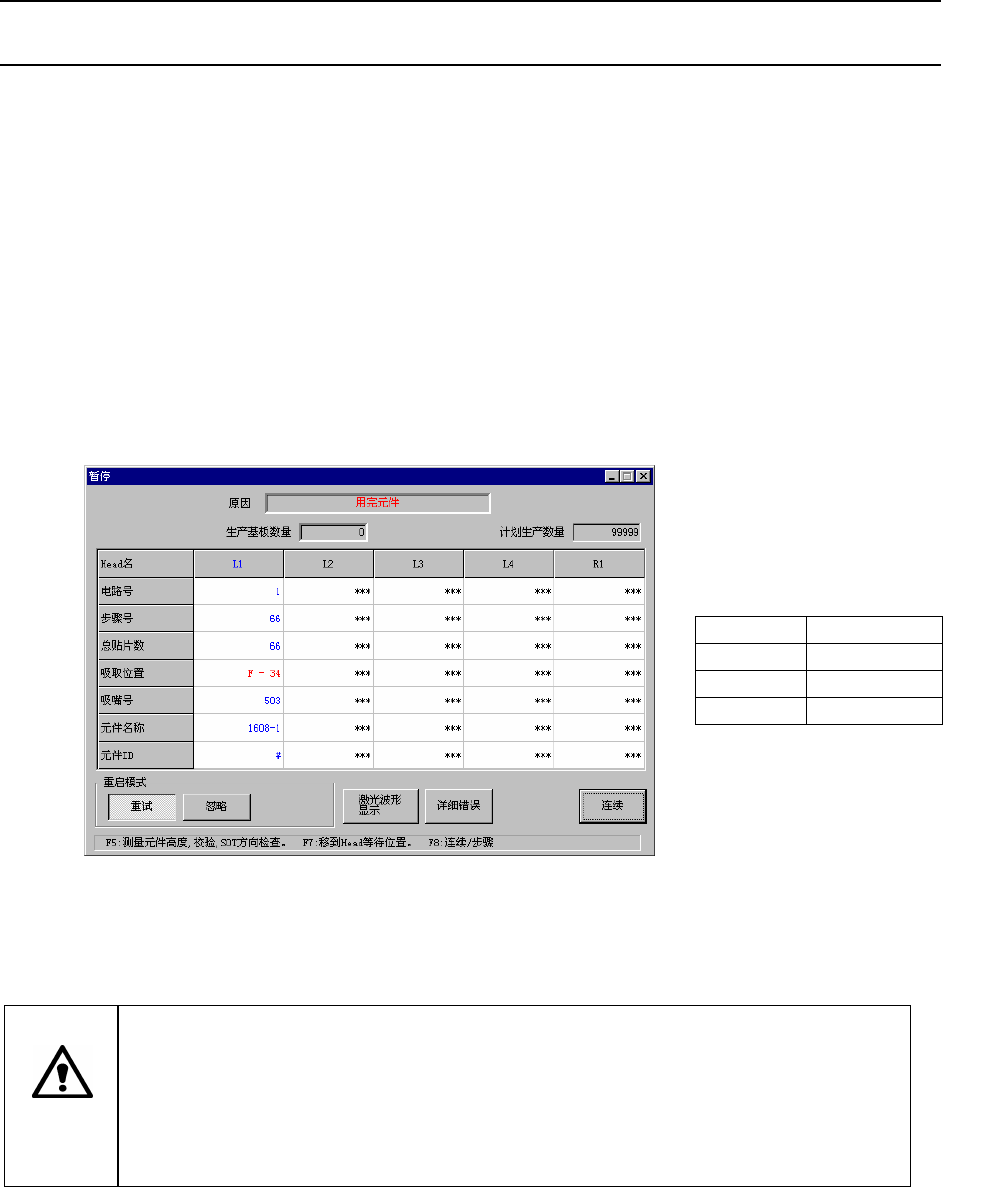

图 2-50 元件用尽(显示例.KE
-2060R)
按<START>开关开始生产，按<STOP>开关显示信息，停止生产。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
机型 贴片头名称
KE-2050R L1～L4
KE-2055R L1～L4
KE-2060R L1～L4
､
R1
◆ 所示贴片头的名称因
机型而异。
2-50
