Pipettes changer
Page 7 / 9 24.11.2021
Pipettes changer
Page 8 / 9 24.11.2021
Pos. Item no. Description Part marking
00119160-01 SET OF NOZZLE CHANGERS 12 C+P
HEAD HS-XX
RETROFIT KIT
1 00119161-01 NOZZLE CHANGER 12 SEG. C+P
HEAD HS-XX
RETROFIT KIT
00331653-02 NOZZLE CHANGER HS50
2 00348325-01 SUPPORT ACC. TO DRAWING
4 00619842-01 PARALLEL PIN 3M5*10
5 00331808-02 SLIDER
6 00095614-01 DIN 6325 - 3M5 X 18-ST Spare Part
7 00343667-01 DISTANCE BOLT TYPE B I/A-
M3X28-ST CHRO
8 00845012-01 HEXAGON SOCKET HEAD CAP
SCREW M3 X 5-8.8, COPPER + NI-
PLATED
9 00317840-02 CHECK PLATE
10 00331810-03 SLIDING GUIDE
11 00845025-01 HEXAGON SOCKET HEAD CAP
SCREW M4 X 10-8.8
12 00336134-01 SLIDING BLOCK
13 00337392S01 DRIVE COMPLETE SPARE PART
14 00334198-01 PART-TURN DRIVE CRB1BW
15 00327089-01 THROTTLE VALVE GRLA-M5-PK3 B
16 00331816-01 ADAPTER PLATE FOR ROTATION
CYLINDER
17 00331857-01 ECCENTRIC
18 00200335S01 BALL BEARING 3*8*3 619/3-2Z WEAR PART
19 00095371-01 SET SCREW
20 00095306-01 SLOTTED COUNTERSUNK HEAD
SCREW
21 00336549-01 BRACKET, BACK SPARE PART
22 00336550-02 BRACKET, FRONT SPARE PART
23 00095311-01 DIN 965-M4 X 8-8.8,VERCU+NI
24 00095306-01 SLOTTED COUNTERSUNK HEAD
SCREW
25 00334206S01 VALVE COMPLETE SPARE PART
26 00310021-01 SILENCER U-M5 NR4645 STANDARD PARTS
27 00334212-01 KABEL: STEUERPL.
PIPETTENWECHS. - VENTIL
Pipettes changer
Page 9 / 9 24.11.2021
Pos. Item no. Description Part marking
28 00845016-01 HEXAGON SOCKET HEAD CAP
SCREW M3 X 12-8.8
29 00317353S02 CONTROL UNIT NOZZLE CHANGER SPARE PART
30 00306438-01 DISTANCE BOLT TYPE B I/A-
M3X50-ST ZN
31 00095563-01 HEXAGON NUT M 3 - ST
32 00095304-01 COUNTERSUNK SCREW
DIN965-M3X6-4.8
33 00200240-01 DIN EN ISO 7380-M3 X 6-12.9
35 00341642-01 SLEEVE AS PER DRAWING SPARE PART
36 00322479-01 CROSS RECESSED RAISED CHEESE
HEAD SCREW
38 00350251-01 SPRING-LOADED PRESSURE PLATE
3070-06
39 00323044-06 NOZZLE MAGAZINE 7/9XX SPARE PART
40 00341091S01 REJECT DEVICE NOZZLE CHANGER
S50
SPARE PART
41 00341092-02 BASE UNIT FOR REJECT DEVICE
42 00341093-01 OUTLET PLATE
43 00329334-01 PW6 SPRING WIRE
44 00310384-01 DIN 965-M2,5 X 6-4.8 STANDARD PARTS
45 00048325-01 LOCK WASHER
46 00845024-01 HEXAGON SOCKET HEAD CAP
SCREW M4 X 8-8.8
47 00833151-01 KNURLED SCREW HEAD M4
48 00095472-01 PLAIN WASHER A 4.3-140HV-ST
49 00095562-01 HEXAGON NUT
50 00330249-01 BLANKING PLUG QSC-4H STANDARD PARTS
51 00345245-01 Y-CONNECTION SINGLE

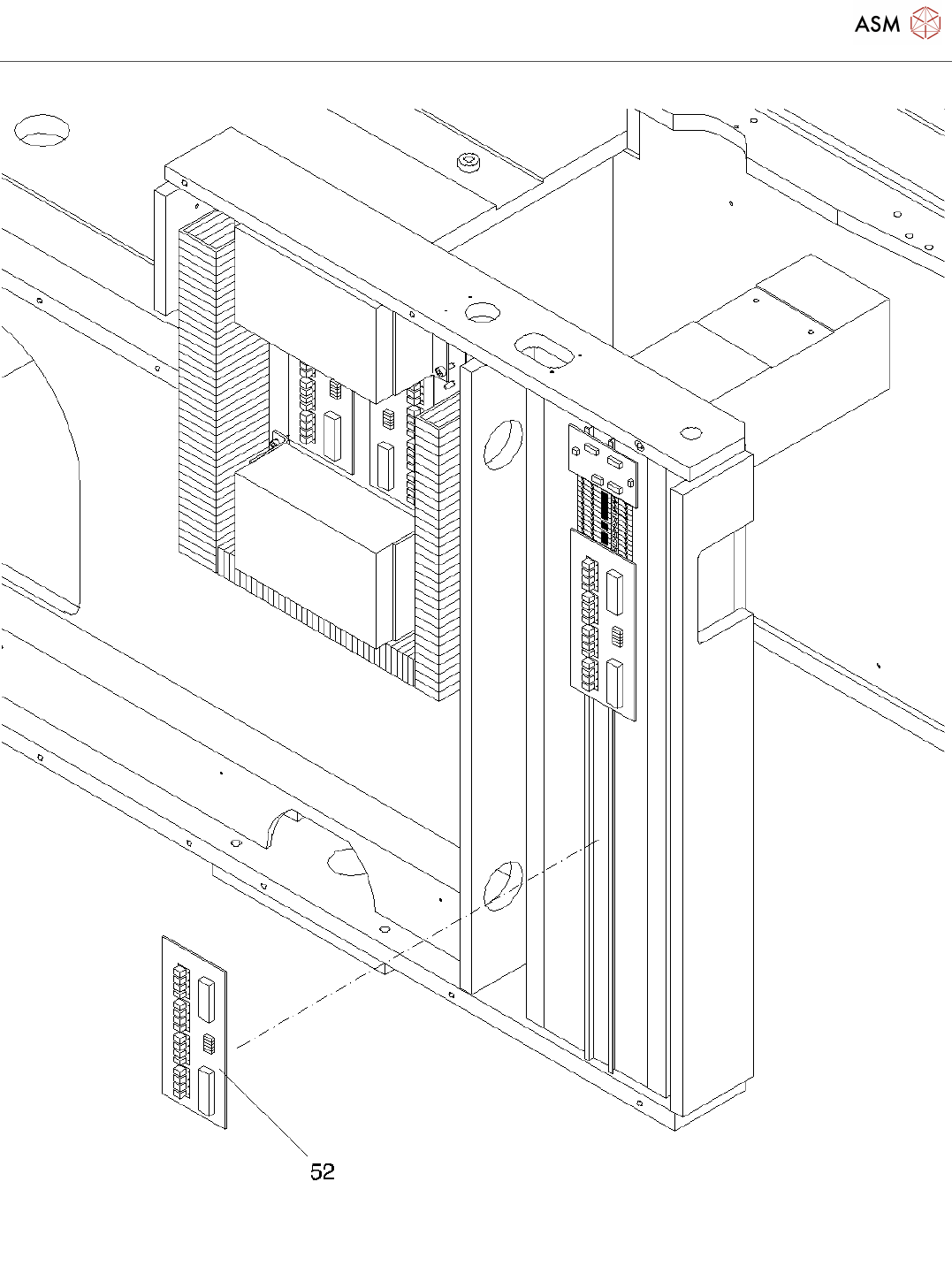

52 00329698-03 CAN- INPUT/OUTPUT MODUL
