Üzemeltetési útmuta tó SIPLACE HS-60 4 Az a utom ata felá llít ása Software-verzió: S R.503.xx Kiadás: 07/2003 HU 4.2 Az autom ata felállítása 103 3 x 16 A , 3 x 400 V ~ eseté n 4 3 x 16 A , 3 x 415 V ~ eseté n 4 4 4 4.2…
4 Az automata felállítása Üzemeltetési útmutató SIPLACE HS-60
4.1 Szállítási méretek Software-verzió: SR.503.xx Kiadás: 07/2003 HU
102
4.1.1 Szállítási konfiguráció és szállítás
Az automata gyárból történő kiszállításakor a következő elemek nincsenek beszerelve:
– billentyűzetek
– monitorok
– üzemzavarjelző lámpa és
– Alkatrészkocsi
Æ Üzembe helyezéshez szerelje be a leszerelt elemeket.
Æ Az automata szállítására olyan emelőkocsit használjon, ahol
– leszerelt toldalék esetén a villahossz legalább 2000 mm.
– felszerelt toldalék esetén a villahossz legalább 2500 mm.
Æ A targoncát csak a jelzett helyeken csatlakoztassa.
4.1.2 A talaj jellemzői
Æ Ügyeljen arra, hogy
– az automatát szilárd, nem remegő talajra állítsa.
– A talaj felületi terhelhetősége legyen nagyobb, mint 1000 kg/m².
4.1.3 Sűrített levegő ellátás
–A sűrítettlevegő-ellátás nyomása 0,55 MPa ± 0,05 MPa (5,5 bar ± 0,5 bar) kell, hogy legyen.
–A sűrített levegőnek teljesítenie kell a megkövetelt specifikációt (lásd 3.4
szakasz, 80. oldal).
Ezt elérheti
– olajmentes kompresszorokkal, például Atlas, Copco típus ZR4
–sűrített levegő mosó-szárítóval
–finomszűrővel, X sorozat, például a Zander cégtől.
4.1.4 Hálózati ellátás
– A hálózati csatlakozásnak biztosítva kell lennie. A biztosítékok csatlakozási értékei
3 x 32 A, 3 x 204 V~ esetén 4
3 x 32 A, 3 x 230 V~ esetén 4
3 x 16 A, 3 x 380 V~ esetén 4
Üzemeltetési útmutató SIPLACE HS-60 4 Az automata felállítása
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 4.2 Az automata felállítása
103
3 x 16 A, 3 x 400 V~ esetén 4
3 x 16 A, 3 x 415 V~ esetén 4
4
4
4.2 Az automata felállítása
Æ Emelje fel az automatát a targoncával és igazítsa el a gép talpait, hogy a nyomtatott áramköri
laptovábbító szerkezet felső széle és a gép talpának alsó széle között a távolság 830 mm
(950 mm SMEMA-magasság) legyen.
Æ Ügyeljen arra, hogy a távolság az automata NYÁK-továbbító szerkezetei között 1 - 3 mm
legyen.
Æ Minden automatát egy egyenes vonal mentén helyezzen el. Ezt egy zsinór kihúzásával érheti
el.
Æ Igazítson el minden automatát egy gépi vízszintmérő segítségével 0,02 mm/m pontossággal.
Æ Biztosítsa a gép talpait.
Æ Ellenőrizze még egyszer az automata beállítását a gépi vízszintmérővel és korrigálja a
beállításokat, ha szükséges.
VIGYÁZAT
Minden szállítási biztosítékot távolítson el az automatából! 4
Æ Szerelje fel a szállításhoz leszerelt alkatrészeket.
Æ Hozza létre az elektromos és pneumatikus csatlakozásokat.
ÉLETVESZÉLY
Csak arra képzett és képesített személyzet hozhatja létre az elektromos csatlakozásokat.4
4 Az automata felállítása Üzemeltetési útmutató SIPLACE HS-60
4.3 Alkatrészkocsi átszerelése más NYÁK-szállítási magasságra Software-verzió: SR.503.xx Kiadás: 07/2003 HU
104
4.3 Alkatrészkocsi átszerelése más NYÁK-szállítási
magasságra
4.3.1 Szerszám
Imbuszkulcs-készlet, 8 mm-es méretig
4.3.2 Biztonsági utasítások
FIGYELEM, BECSÍPŐDÉS VESZÉLYE 4
Vegyen le minden szállítót az asztallapról, mielőtt az alkatrészkocsi asztalmagasságát
módosítaná. Átszereléskor gondoskodjon a megfelelő elővigyázatosságról, mert az asztallap
nagyon nehéz. 4
4

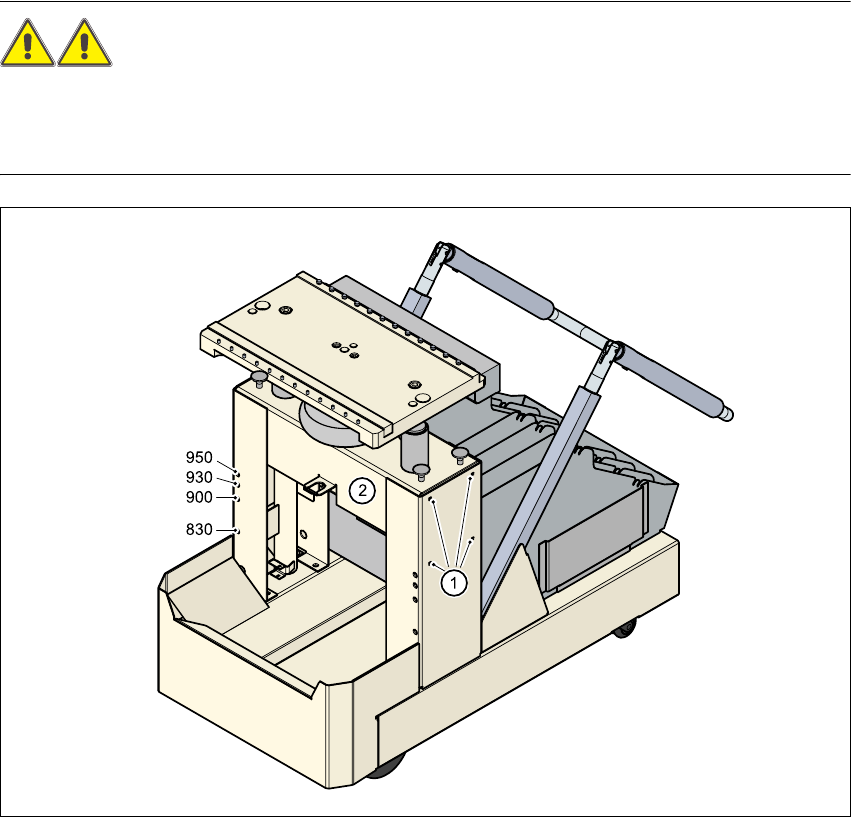

4.3 - 1 ábra Alkatrészkocsi átszerelése más NYÁK-szállítási magasságra
(1) Rögzítőcsavar, 4 darab oldalanként
(2) Furatok a kereszttartón, az asztalmagasság 830, 900, 930 és 950 mm-es magassághoz
illesztésére
