5.4 Ellenőrzés végrehajtása
5.4.1 Szállító ellenőrzése
Æ Ellenőrizze, hogy a heveder rendesen az S-szállító rugóiban van-e.
5
5.4 - 1 ábra Heveder behelyezése az S-szállító rugóiba
Æ Ellenőrizze, hogy az S-szállító fóliatartálya tele van-e.
Ha igen, húzza ki a fóliát és vágja le egy ollóval.
UTALÁS
Ha a fóliát nem vágja le, hanem leszakítja, az problémákhoz vezethet a hevederlehúzásnál.
A 3x8mm-es szállítók ezért integrált vágókéssel vannak felszerelve. Ez a fóliatartályban, a
szállító végénél, a csappantyúk alatt található. 5
Æ Ellenőrizze, hogy a kivételi ablak a szállítón megfelelő nagyságú-e az alkatrészhez képest.
Æ Ellenőrizze, hogy a hevedervezetékek a kombi-szállítóknál (24 mm / 32 mm) be vannak-e
helyezve.
Æ Ellenőrizze, hogy a kiegészítő műanyagvezeték a kombi-szállítóknál be van- helyezve.
5 Kezelő – Beállító és – Szerviztechnikus Üzemeltetési útmutató SIPLACE HS-60
5.4 Ellenőrzés végrehajtása Software-verzió: SR.503.xxKiadás: 07/2003 HU
112
5.4.2 NYÁK-alátámasztások ellenőrzése
Æ Ellenőrizze a mágneses NYÁK-alátámasztásokat az emelőasztalon. Úgy kell elrendezni
azokat, hogy az alkatrészekkel a nyomtatott áramköri lapok alján ne ütközzenek össze.
5.4.3 Hevederek időben történő végtelenítése
UTALÁS: 5
Időben toldja össze a hevedereket, hogy a szállítók ne legyenek ürese. Mert ez egyébkén
nagyobb állási időkhöz vezet.
De ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi heveder vége az
új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele lesz, a heveder a
tekercsről lecsúszik és beakad. Ez szintén átvételi hibákhoz és nagyobb állási időkhöz vezet.
Üzemeltetési útmutató SIPLACE HS-60 5 Kezelő – Beállító és – Szerviztechnikus
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 5.4 Ellenőrzés végrehajtása
113
5.4.4 Osztólemezek behelyezése az alkatrészkocsi hevederkonténerébe
Æ Helyezze be az osztólemezeket, ahogy az a 5.4 - 2. ábrán látható és figyeljen oda, hogy a
hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési
hibákat.
Æ Ellenőrizze, hogy az osztólemezek mindkét vezetőcsíknál azonos reteszelési helyzetben
vannak-e. Máskülönben az osztólemez elferdül vagy elhajlik.
5

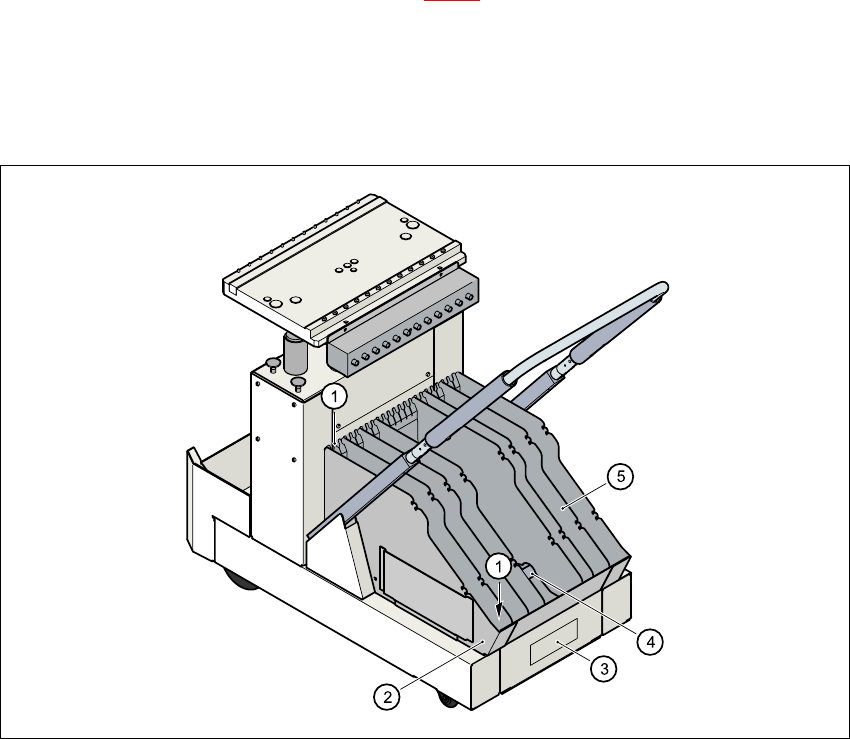

5.4 - 2 ábra Osztólemezek behelyezése az alkatrészkocsi hevederkonténerébe
5
(1) Vezetőcsík az osztólemezekhez
(2) Hevederkonténer
(3) Hevederhulladék tartály
(4) Tartórudak az osztólemezekhez
(5) Osztólemez
