Üzemeltetési útmutató SIPLACE HS-60 5 Kezelő – Beállító és – Szerviztechnikus
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 5.5 Beültető állomás előkészítése
115
5.5 Beültető állomás előkészítése
Hajtsa végre az alábbiakban leírt lépéseket a beültető állomás előkészítéséhez.
Æ Vegye ki a hevedereket a szállítókból és porszívózza le alaposan a modulok felületét és a
hevedervezeték területét.
Æ Ürítse ki a hevederhulladék tartályt (lásd 5.4 - 2 ábra, 3. poz.).
Æ Tisztítsa meg a szállítók felületét egy alkohollal benedvesített kendővel.
Æ Tegyen aztán rá egy kicsi WD40 korrózióvédőszert rongyolódásmentes kendővel.
Æ Porszívózza le az AR-asztalt egy porszívóval vagy használjon egy rövid sörtéjű ecsetet, hogy
a szabadon lévő alkatrészeket eltávolítsa.
VIGYÁZAT
Kerülje el, hogy az alkatrészeket az AR-asztalok mágnesléceiről ujjaival távolítsa el. A finom
fémszilánkok megsérthetik az ujját. 5
UTALÁS
A sűrített levegőt elosztó léc az AR-asztalokban a Bulk-Case-szállítók csatlakoztatására
szolgál. Ez a léc párhuzamosan fut a nyomtatott áramköri laptovábbítóval és felfelé nyitott
fúvókákkal rendelkezik. Gondoskodjon arról, hogy a fúvókák nem legyenek szennyezettek,
ill. olajjal vagy zsírral ne érintkezzenek. A zsír, az olaj vagy a szennyeződés zavarokhoz
vezetnek a szállítókban vagy az alkatrészek a szállítókban használhatatlanná válnak! 5
Æ Ellenőrizze a mágneslécek felületét, egyenletes-e és nem sérült-e meg, és húzza át adott
esetben a felületet dörzskővel
Æ Aztán törölje meg a mágnesléceket egy alkohollal benedvesített kendővel.
Æ A mágneslécekre tegyen egy kis mennyiségű WD40 korrózióvédőszert rongyolódásmentes
kendővel.
Æ Tisztítsa meg az AR-asztalok felületét alkohollal benedvesített kendővel és aztán tegyen rá
egy kis mennyiségű WD40 korrózióvédőszert rongyolódásmentes kendővel.
Æ Porszívózza ki a hevederkonténert.
Æ Ellenőrizze a szállítók helyét.
Æ A szállítók minden dugója a megfelelő csatlakoztatásnál van bedugva?
Æ Ügyeljen a megfelelő beosztásra a szállító hevederszállítójában.
5 Kezelő – Beállító és – Szerviztechnikus Üzemeltetési útmutató SIPLACE HS-60
5.6 A felszerelés kicserélése Software-verzió: SR.503.xxKiadás: 07/2003 HU
116
Æ Rövidítse meg a hulladékhevedert a szállító elülső oldalán 1 cm-es hosszúságra.
Æ Ellenőrizze, hogy az osztólemezek a hevederkonténerben megfelelően vannak-e behelyezve
(lásd: 5. poz. a 5.4 - 2
. ábrán).
Æ Ügyeljen az AR-hevedertekercs terjedelmére és lássa el a nagy hevedertekercseket
bedugható tengelyekkel.
Æ Toldja össze a rövid hevedermaradékokat.
Az a személyzetnek, aki az előkészítéssel meg van bízva, ugyanolyan szerszámokkal kell
rendelkezni, mint a gép kezelője. A felállítás leírása a 5.2
. pontban található.
UTALÁS
Ha a felszerelés hibás, a gép kezelőjének azt írásban vagy szóban jelenteni kell a
személyzetnek az előkészítési területen.
5.6 A felszerelés kicserélése
5.6.1 A felszereléscsere előtt nyomtassa ki az átszerelési útmutatót
Felszereléscsere előtt nyomtassa ki az átszerelési leírást a hálózati /SIPLACE Pro számítógép
nyomtatóján, ahogy az az üzemeltetési útmutatóban le van írva.
5.6.2 Mire kell ügyelni a szállítók kicserélésénél
Æ
Óvatosan járjon el a szállítókkal, ha azokat az AR-asztalon be akarja rakni vagy onnan le
akarja venni. Ne nyomja a szállítók felületét az AR-asztal széléhez.
Æ Pórszívózza le az AR-asztalt egy porszívóval és tisztítsa meg szükség esetén az AR-asztal
felületét a karbantartási útmutatóban leírtak szerint.
SÉRÜLÉSVESZÉLY
Kerülje el, hogy az alkatrészeket az AR-asztalok mágnessínjeiről ujjaival távolítsa el. A finom
fémszilánkok megsérthetik az ujját. 5
Æ Távolítsa el a szabadon lévő alkatrészeket egy rövid sörtéjű ecset segítségével.
Üzemeltetési útmutató SIPLACE HS-60 5 Kezelő – Beállító és – Szerviztechnikus
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 5.7 Adagolóhiba elkerülése
117
5.7 Adagolóhiba elkerülése
5.7.1 Általános tudnivalók
Æ Ügyeljen arra, hogy a szállítók területei tiszták legyenek és ne legyenek szabd alkatrészek a
szállítás területén, ill. a szállítók alatt.
Æ Gondoskodjon arról, hogy a szállítók felületei és különösen az AR-asztal mágneslécei tiszták
legyenek és simák.
Æ Időben töltse utána az alkatrészeket.
Æ Időben toldják össze a hevedereket. Rendszerint ez azt jelenti, hogy készítse elő a toldási
anyagot, ha még kb. 1,5 m heveder van a tekercsen.
Æ Óvatosan járjon el a szállítókkal, ha azokat az AR-asztalra helyezi vagy onnan leveszi, mivel
precíziós szerkezetekről van szó.
Æ Zárja le a csappantyúkat a szállítóknál, mivel azok nyitott állapotban könnyebben
megsérülhetnek.
Æ Ellenőrizze, hogy az S-szállítóknál az alkatrészek átvételi helye megfelelően van-e beállítva
(lásd a következő példát).

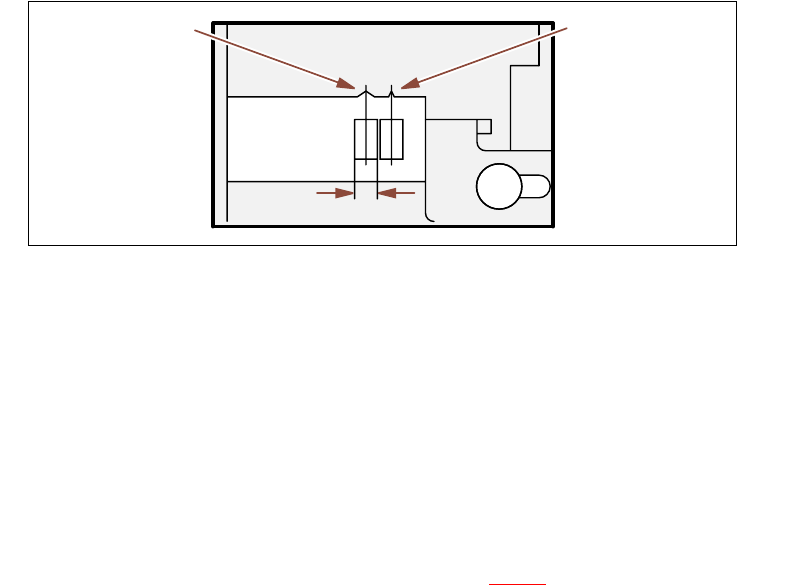

Példa 8 mm-es S-szállítókra 5
5
5.7 - 1 ábra Átvételi pozíció alkatrészekhez > 3 mm és </= 3 mm
Æ Ellenőrizze, hogy a szállítók dugói a megfelelő hüvelyeknél vannak csatlakoztatva.
5.7.2 ... 8 mm-es S hevederszállító esetében
Æ Soha ne nyissa fel a fedelet anélkül, hogy előzőleg a fedőfólialehúzó szerkezetet nem
tehermentesítette.
Æ Vezesse be a hevederanyagot a hevederszállítóba a rugón keresztül.
5.7.3 ... hevederkonténer esetében
Æ Helyezze be megfelelően az osztólemezeket (lásd: 5.4 - 2. ábra).
Æ Lássa el a nagy hevedertekercseket bedugható tengelyekkel.
Átvételi hely az
alkatrészek számára
> 3 mm
Átvételi hely az
alkatrészek számára
≤ 3 mm
Szélesség
