Üzemeltetési útmuta tó SIPLACE HS-60 5 Kezel ő – Beállító és – Szerviztechnikus Software-verzió: S R.503.xx Kiadás: 07/2003 HU 5.8 Alkatrészek utántöltése 119 5.8 Alkat rész ek ut ántöl tése A Bar-kód dal re ndelkez ő és…
5 Kezelő – Beállító és – Szerviztechnikus Üzemeltetési útmutató SIPLACE HS-60
5.7 Adagolóhiba elkerülése Software-verzió: SR.503.xxKiadás: 07/2003 HU
118
5.7.4 AR-koordinátarendszer és átvételi szög
5

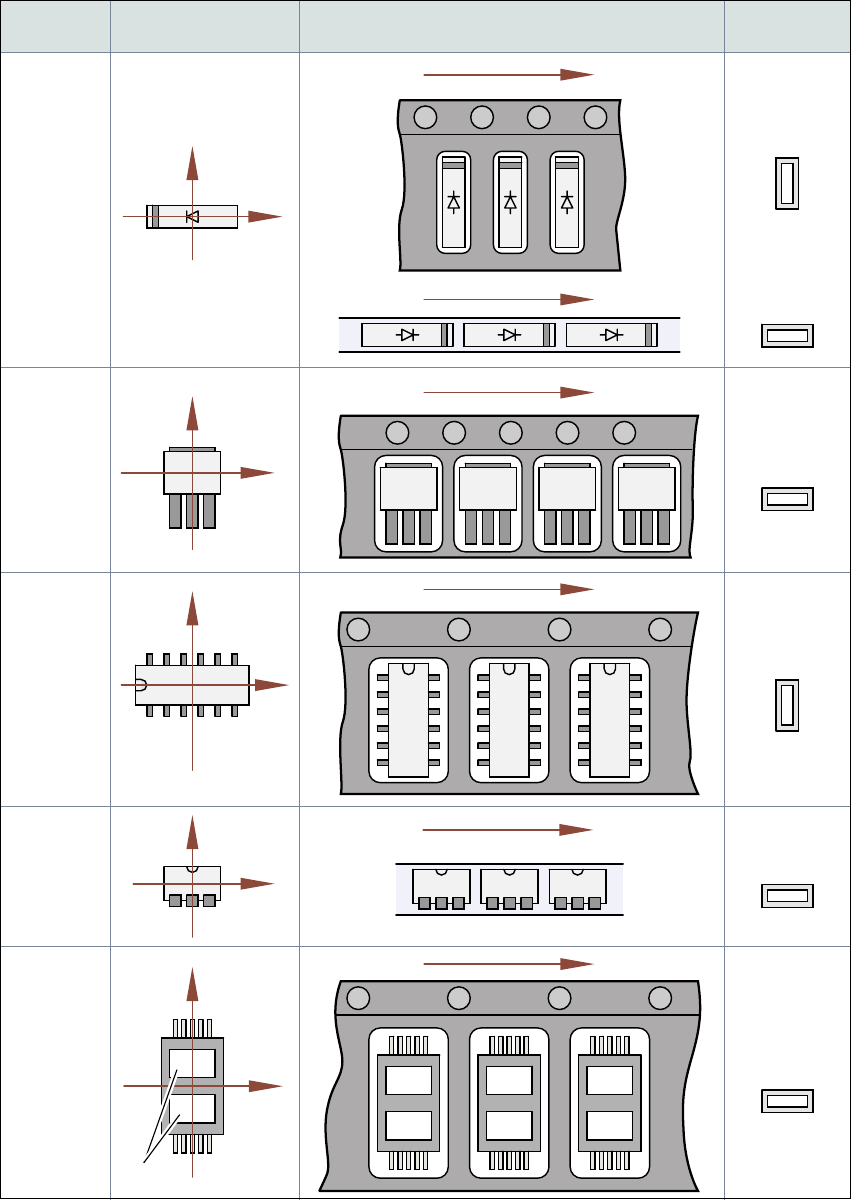

5.7 - 2 ábra Az alkatrész helye és átvételi szöge
Speciális
alkatrész
Rúd-tár:
Chip-
alkatrészek
sarkítva
0402
2220
Az anódot a pozitív
X-tengelyhez kell
igazítani.
Toktípus 0°-leírási hely
A bevezetés helye
Átvételi szög/
pipetta-szög
Heveder:
SOT23
Rúd-tár:
Heveder:
Heveder:
SO-IC
DIL-IC
SOT 194
Heveder:
Lyukak
Y
X
Y
x
Y
x
Y
x
Y
X
90°
90°
0°
90°
-90°
0°
Üzemeltetési útmutató SIPLACE HS-60 5 Kezelő – Beállító és – Szerviztechnikus
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 5.8 Alkatrészek utántöltése
119
5.8 Alkatrészek utántöltése
A Bar-kóddal rendelkező és a Bar-kód nélküli alkatrészek utántöltésére vonatkozó információkat
az online súgóban talál.
Æ Ügyeljen a hevederszállítóknál arra, hogy mindig időben toldja rá az új hevedert, hogy a
szállítók ne legyenek üresek.
Æ De mindenesetre ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi
heveder vége az új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele lesz,
a heveder a tekercsről lecsúszik és beakad. Ez bizonyos körülmények között átvételi hibákhoz
és nagyobb állási időkhöz vezetne.
Æ 5" feletti hevedertekercsek esetében feltétlenül használjon bedugható tengelyeket (lásd:
5.4 - 3
ábra) és ügyeljen arra, hogy az osztólemezek megfelelően legyenek behelyezve (lásd:
5.4 - 3
ábra).
5 Kezelő – Beállító és – Szerviztechnikus Üzemeltetési útmutató SIPLACE HS-60
5.9 Alkatrészkocsi Software-verzió: SR.503.xxKiadás: 07/2003 HU
120
5.9 Alkatrészkocsi
5.9.1 Biztonsági útmutatások a mozgatható cserélhető alkatrészadagoló kocsi
fel- és lecsatolásával kapcsolatban
FIGYELEM 5
Æ Soha ne nyúljon járó gép esetén az alkatrészkocsi és az automata közötti résbe (1. poz.).
Æ Az alkatrészkocsi tápkábelét csak akkor szabad az automata dugaszolóaljzatába (2. poz.)
csatlakoztatni, illetve onnan kihúzni, ha az alkatrészkocsi összekapcsolódott az automatával.
– Alapvetően tilos az alkatrészkocsi összekötőkábelét (3. poz.) az automata csatlakozó
aljzatába bedugni és az alkatrészkocsit a sűrített levegő vezérléssel az automatán kívül
kezelni.
5.9 - 1 ábra Biztonsági utasítások az alkatrészkocsihoz
