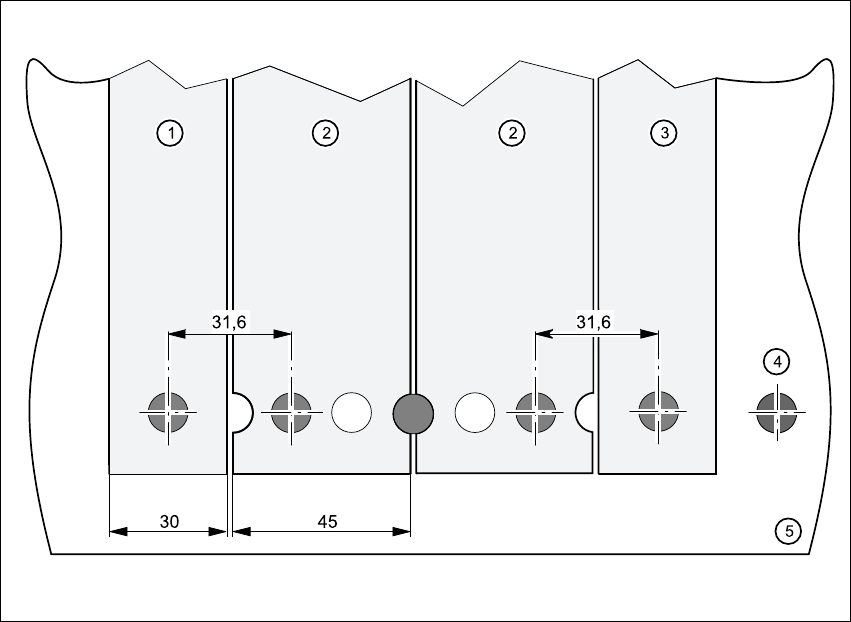

6.3 - 1 ábra A 30, ill. 45 mm széles szállítók behelyezése az AR-asztalra
6
(1) Szállító, 30 mm széles
(2) Szállító, 45 mm széles
(3) Szállító, 30 mm széles
Üzemeltetési útmutató SIPLACE HS-60 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.4 Alkatrészkocsi
139
6.4 Alkatrészkocsi
6.4.1 Felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
kommunikációs egységből, a hevedertekercs-konténerből és a hulladéktartályból áll.
6

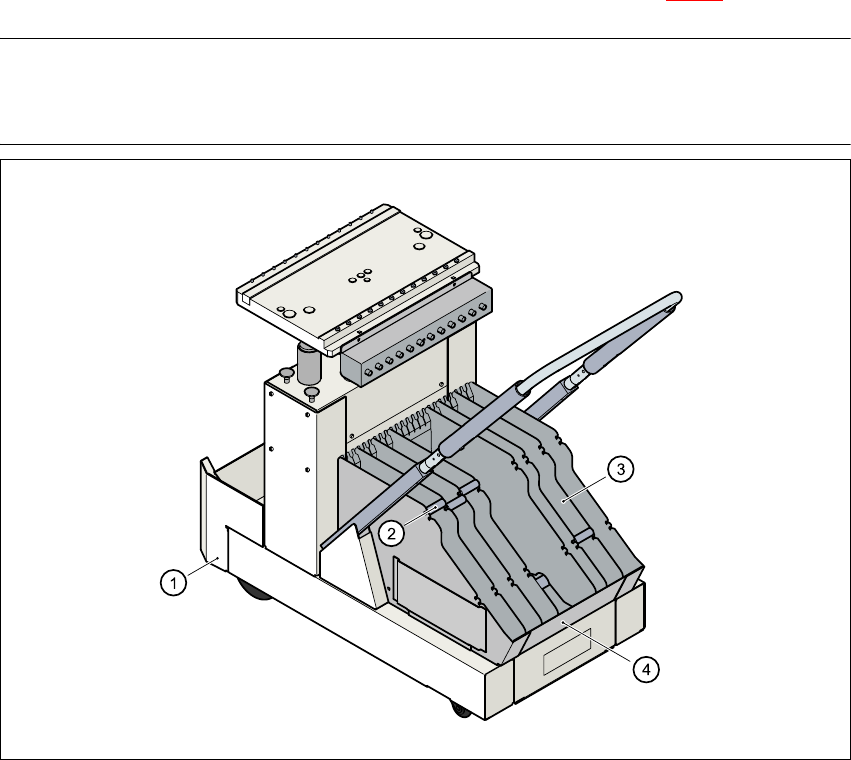

6.4 - 1 ábra Alkatrészkocsi
(1) Alkatrészkocsi
(2) Kommunikációs egység
(3) Alkatrészasztal
(4) Az alkatrészasztal reteszelésére és lesüllyesztésére szolgáló fül
(5) Hevederkonténer
(6) Hevederhulladék tartály
MEGJEGYZÉSEK AZ ÜZEMI BIZTONSÁGHOZ
Az automata üzemeltetéséhez valamennyi alkatrészkocsit vagy Matrix-Tray-Changer-t fel kell
csatlakoztatni az automatára. Máskülönben az automata VÉSZ-ÁLLJ-állapotban marad. A
beültetési folyamat meg van szakítva.
Az alkatrészkocsi fel- és lecsatlakoztatása az 5.9
szakaszban, a 120. oldalon van leírva
6 AR-kezelés Üzemeltetési útmutató SIPLACE HS-60
6.4 Alkatrészkocsi Software-verzió: SR.503.xx Kiadás: 07/2003 HU
140
6.4.2 Hevederkonténer
Maximum 15" átmérőjű tekercseket lehet használni. Használjon bedugható tengelyeket, ha 15"-
os tekercseket alkalmaz. Helyezze ezeket az osztólemezekbe, ahogy azt a 6.4 - 2
. ábra mutatja.
UTALÁS 6
Javasoljuk, hogy 5"-nál nagyobb átmérőjű hevedertekercsek esetén alkalmazzon bedugható
tengelyeket, hogy biztosítsa a szállítók üzemi biztonságát.
6.4 - 2 ábra Alkatrészkocsi hevederkonténerrel
6
(1) Alkatrészkocsi
(2) Bedugható tengelyek
(3) Osztólemez
(4) Hevederkonténer
