7 Állomásb ő vítések Üzemeltetési útmu tató SIPLACE HS-60 7.2 Alkatrészek - Bar-kód leolvasó S oftware-verzió: S R.503.xx Kiadás: 0 7/2003 HU 156 7.2 Alk atrészek - Ba r-kód leolvasó 7.2.1 Általános tudnivalók A beültet …
Üzemeltetési útmutató SIPLACE HS-60 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez
155
UTALÁS
A tárat úgy kell behelyezni, hogy a központosító peckek a központosító furatba ( 3. poz.) és a
hosszirányú lyukba ( 4. poz.) csússzanak. 7
Æ Helyezze először a tárat a pipetta számozott - 1, 2, 3, és 4-es oldalával a tartóra. A
tartókapocsnak (2. poz.) a tár nyílásába kell csúsznia.
Æ Nyomja el a rugóskampót tártól.
Æ Nyomja a tárat egyszerűen a tartóra és engedje el a rugós kampót. A rugós kampónak be kell
kattannia.
7.1.6 Helyfelismerés
Minden táron egy pozíciójel található a hely felismeréséhez.
7

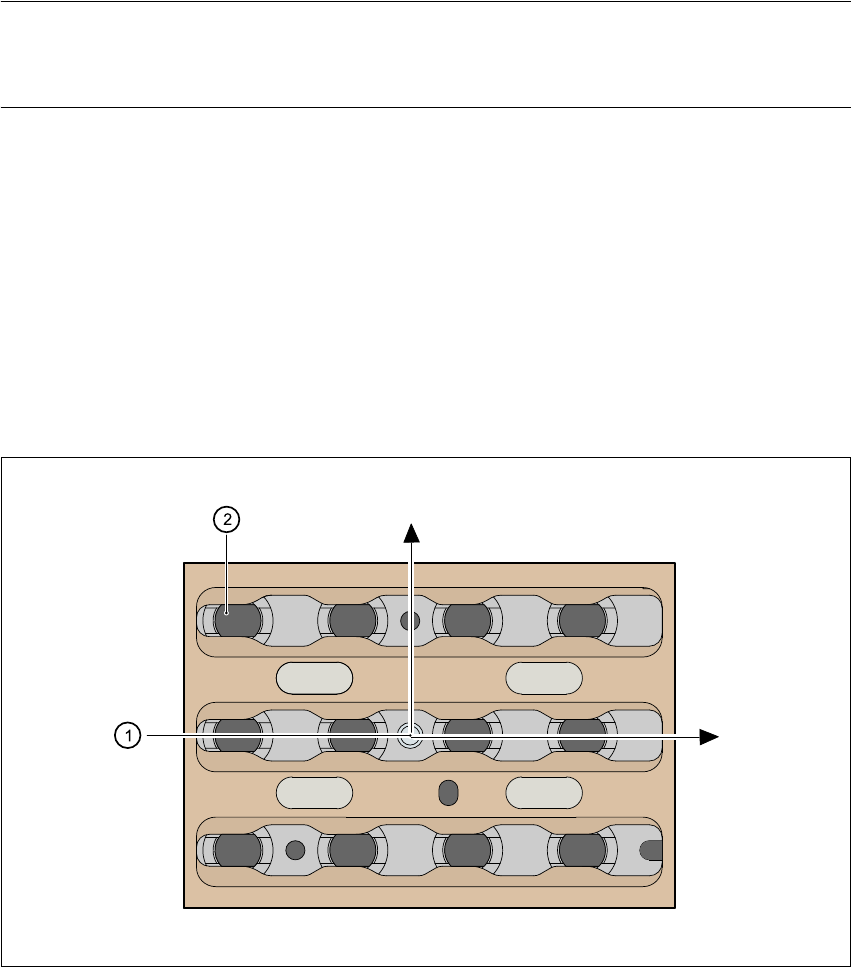

7.1 - 4 ábra Pipettacserélő - Helyfelismerés
7
(1) Pozíciójel
(2) A pipetták helye a tárban a pozíciójelhez képest
12 3
4
10 11
12
Y
X
9
5
6
7
8
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-60
7.2 Alkatrészek - Bar-kód leolvasó Software-verzió: SR.503.xx Kiadás: 07/2003 HU
156
7.2 Alkatrészek - Bar-kód leolvasó
7.2.1 Általános tudnivalók
A beültető automata lehetőséget nyújt arra, hogy a nyomvonal-foglalást egy Bar-kódleolvasó
segítségével megegyezés szempontjából ellenőrizni lehessen és az alkatrészek adatait az
alkatrész tekercsekről le lehessen olvasni. Az automata mindkét kezelőpultjánál található egy
Bar-kód leolvasó.
7
7.2 - 1 ábra Alkatrészek - Bar-kód leolvasó
7
(1) Bar-kód leolvasó
Üzemeltetési útmutató SIPLACE HS-60 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.2 Alkatrészek - Bar-kód leolvasó
157
Nyomvonal-foglalás 7
A nyomvonal-foglaláshoz az oldalsó védőkorongoknál négy csíkból álló Bar-kód található. Az első
csík az AR-asztal (1, 2, 3 vagy 4) azonosítására szolgál, a többi három megadja a nyomvonal-
számot. A Bar-kód-csík mindkét végén a Return-Bar-kód található. Ezek a Bar-kód-csíkok
folyamatosan kettős lépésekben (1, 3, 5, 7 ...) vannak számozva és mindenkor 2 nyomvonalra
érvényesek (1. Bar-kód = 1. és 2. nyomvonal).
Alkatrészek 7
Például az alkatrészkészletnek a felszerelési file-ban megkívánt mennyiséggel való
összehasonlítása érdekében (utántöltési ellenőrzés) az adatokat az alkatrésztekercsekről le lehet
olvasni.
Minden adatcsomag sikeres beolvasását egy akusztikus jel nyugtázza.
UTALÁS 7
Az AR-Bar-kód leolvasó opciónak a hálózati számítógépen ill. a SIPLACE Pro-számítógépen
konfigurálva kell lennie.
Azokat a Bar-kódokat, amelyek 1, 2, 3 vagy 4-es számmal kezdődnek és 4 karakter
hosszúságúak, nyomvonal Bar-kódként értelmezi a gép. Minden más Bar-kódot, amely nem 1, 2,
3 vagy 4-es számmal kezdődik, AR Bar-kódként értelmez a gép.
7.2.2 Műszaki adatok
7
Csatlakozás Állomás-számítógéppel
Adatbevitel Bar-kód leolvasó vagy billentyűzet
A jelek száma Max. 40
Nincs engedélyezve A Bar-kód 1, 2, 3 vagy 4-es számmal kezdődik
és kevesebb, mint 5 jel hosszúságú.
A Bar-kódok száma Max. 6, alkatrészenként
Szűrő az adatok kiválogatásához Max. 1, Bar-kódonként
Előre beállított Bar-kód-fajták 39-es kód (standard vagy ASCII)
2 az 5-ből kód interleav és normál,
128-as kód, UPC/EAN/JAN-kódok
(továbbiak kérésre)
Max. felbontás 0,13 mm
Olvasási sebesség 36 scan/s.
Lézerosztály IEC 1. osztály - VDE0837
Védelem IP 64
