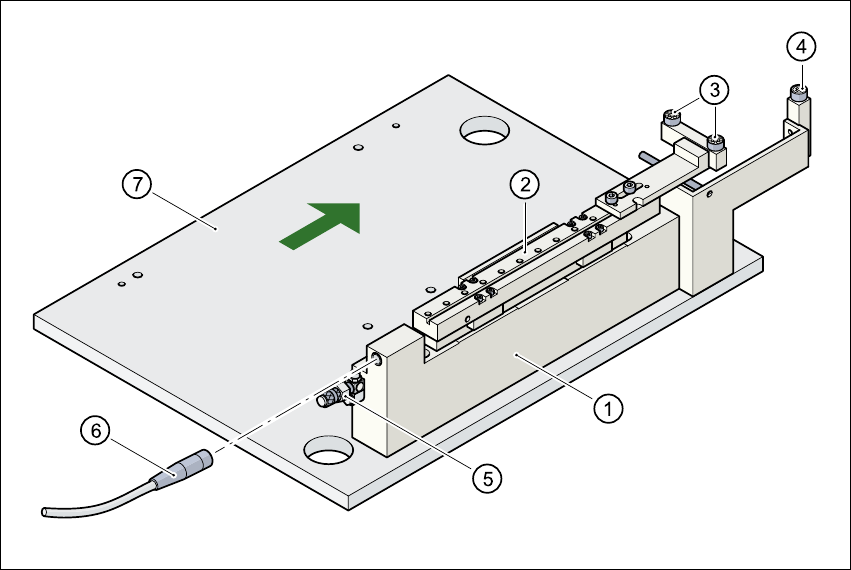

7.5 - 1 ábra A kerámiaszubsztrátum-központosítás felépítése
7
(1) Mechanikus kerámiaszubsztrátum-központosítás
(2) Központosító szán
(3) Golyóscsapágy
(4) Ütköző
(5) Sűrített levegő csatlakozóhely
(6) Csatlakozókábel a közeledéskapcsolóhoz
(7) Emelőasztal
7.5.2.3 Karbantartás
– Meg kell tisztítani és meg kell kenni a golyóscsapágyakat az X-központosításban
– Szükség esetén ellenőrizze a pneumatikus meghajtást könnyű járása szempontjából.
– A szállítószalag karbantartását úgy kell elvégezni, ahogy az a karbantartási útmutatóban le
van írva.
Üzemeltetési útmutató SIPLACE HS-60 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.5 Kerámiaszubsztrátum-központosítás
169
7.5.3 Műszaki adatok
7
7.5.4 Jeljavaslat a kerámiaszubsztrátumokhoz
Kerámiaszubsztrátumok esetében a hordozóanyag és a vezetőpálya-réteg közötti kontraszt
általában nagyon kicsi. Ezért az illesztési jelek kiválasztásához bizonyos kritériumokat kell
figyelembe venni a jel formáját és felépítését tekintve. Ez okból a következőkben javaslatot
teszünk a jelformára és a jelfelépítésre.
7.5.4.1 Jelforma
Javasolt a téglalap vagy a négyszög > 1 mm oldalhosszal, > 0,5 mm szabadtérrel.
7

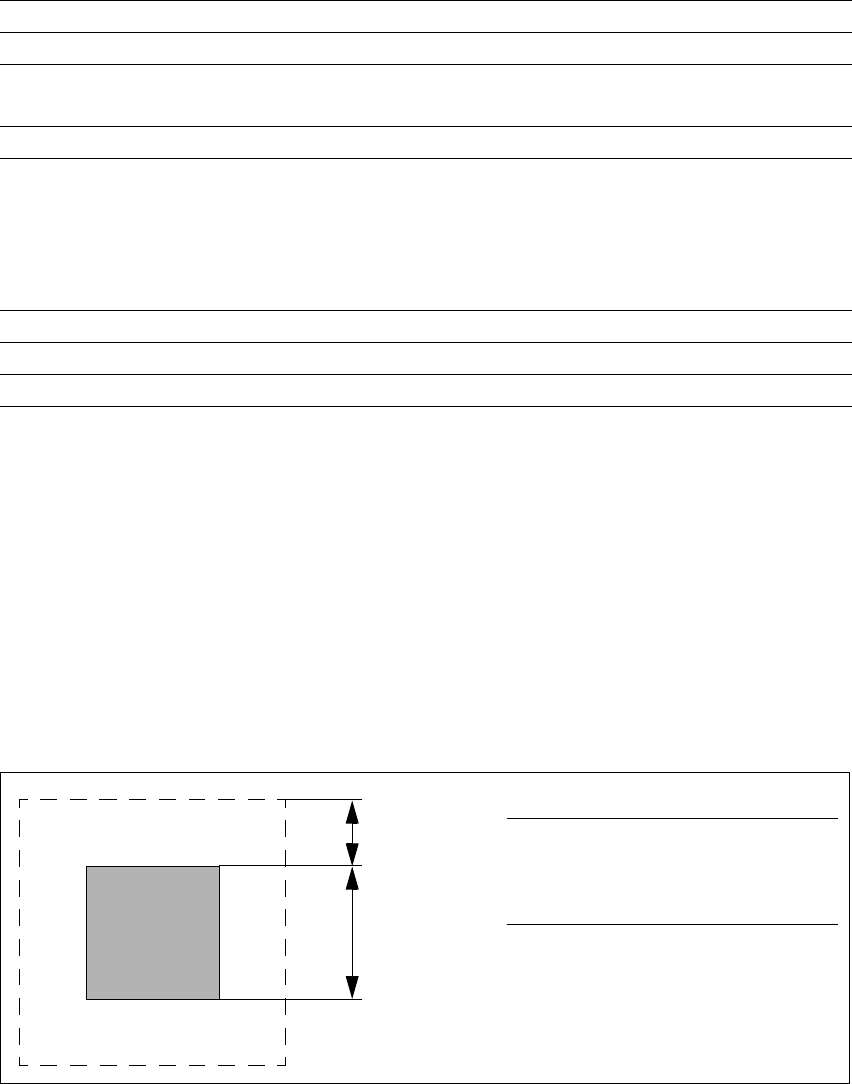

7.5 - 2 ábra Ajánlott jelforma
Szubsztrátum-formátum 50 mm x 50 mm - 100 mm x 180 mm
Szubsztrátum-vastagság 0,5 mm - 1,5 mm
Szubsztrátum-kivitel Karcolásmentes (problémamentes)
Karcolt (teszt után)
Felfekvés a szállítószalagon 2,5 mm
Optikai központosítás NYÁK-érzékelő modullal:
Világítási mód világos pasztáknál
Világítási mód sötét pasztáknál és ha csekély a
távolság a szomszédos struktúrától (> 1 mm):
NYÁK-érzékelő modul (standard)
Multicolor-kamera (opció)
4 választható világítási mód
Jelkritériumok Lásd: NYÁK érzékelő modul - helyfelismerés
Szabadtér a szubsztrátum alatt 12 mm
Sűrített levegő csatlakozóhely 0,55 MPa (5,5 bar)
0,5 mm
1,0 mm
UTALÁS
Az egyszerű keresztek mindig
alkalmasak, de több helyet foglalnak.7
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-60
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.503.xx Kiadás: 07/2003 HU
170
7.5.4.2 Jelfelépítés
7
7
7
1. javaslat
Jelfelépítés Fekete ellenálláspaszta háttérként.
Arra nyomtatva vezetőpaszta jelként.
Ajánlás A háttér minden oldalon 0,75 mm-rel nagyobb, mint a jel.
Világítási mód Normálfény
Előny Jó kontraszt; jó élesség
Referencia Vezetőpálya-réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. javaslat
Jelfelépítés Jel a vezetőpálya anyagából; pl.: 6119 és 4330-as passziváló üveggel
felülnyomtatva.
Világítási mód Ferde fény
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Értékelés A jelek nem olyan élesek, mint az 1. javaslatban ajánlottak esetében.
3. javaslat
Jelfelépítés Jelek a vezetőpálya anyagából, szabad kerámia háttérrel szemben
Világítási mód Ferde fény vagy normálfény (a paszta szerint)
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Megjegyzés A jelek nem olyan élesek, mint a 2. javaslatnál.
A jelek leképezése függ a környező szabadterülettől. Adott esetben minden
kapcsolást külön be kell tanítani.
Értékelés Feltételekkel ajánlott.
