7 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-60
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.503.xx Kiadás: 07/2003 HU
170
7.5.4.2 Jelfelépítés
7
7
7
1. javaslat
Jelfelépítés Fekete ellenálláspaszta háttérként.
Arra nyomtatva vezetőpaszta jelként.
Ajánlás A háttér minden oldalon 0,75 mm-rel nagyobb, mint a jel.
Világítási mód Normálfény
Előny Jó kontraszt; jó élesség
Referencia Vezetőpálya-réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. javaslat
Jelfelépítés Jel a vezetőpálya anyagából; pl.: 6119 és 4330-as passziváló üveggel
felülnyomtatva.
Világítási mód Ferde fény
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Értékelés A jelek nem olyan élesek, mint az 1. javaslatban ajánlottak esetében.
3. javaslat
Jelfelépítés Jelek a vezetőpálya anyagából, szabad kerámia háttérrel szemben
Világítási mód Ferde fény vagy normálfény (a paszta szerint)
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Megjegyzés A jelek nem olyan élesek, mint a 2. javaslatnál.
A jelek leképezése függ a környező szabadterülettől. Adott esetben minden
kapcsolást külön be kell tanítani.
Értékelés Feltételekkel ajánlott.
Üzemeltetési útmutató SIPLACE HS-60 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.5 Kerámiaszubsztrátum-központosítás
171
7.5.5 Optikai központosítás Multicolor- NYÁK-kamerával
7.5.5.1 Általános tudnivalók
Az alsó portál-NYÁK-kamera helyett opcióként felszerelhető Multicolor-NYÁK-kamera. A
Multicolor-NYÁK-kamerával négy választható világítási mód áll rendelkezésre. Ezáltal a
jelfelismerés jelentősen növelhető és így fokozható a központosítási pontosság .
7

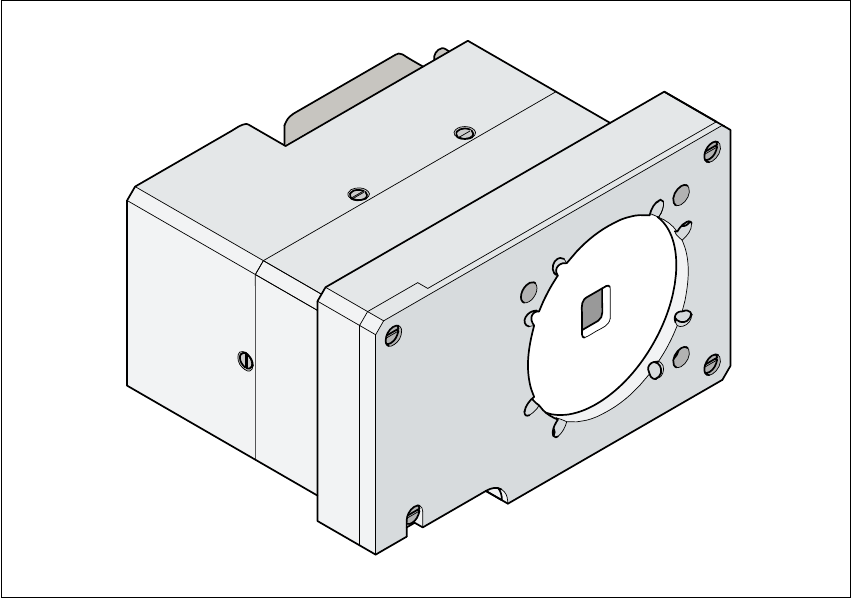

7.5 - 3 ábra Multicolor-NYÁK-kamera
7.5.5.2 A Multicolor-NYÁK-kamera világítási módjai
A Multicolor-NYÁK-kamerán a következő világítási módok választhatók:
– Standard megvilágítás
Evvel a fehér és infravörös keverék-megvilágítással a jelek széles választéka felismerhető. A
megvilágítás variációjával javítható a leképezés kontrasztja és ezáltal optimalizálható a
különböző jelek központosítása.
– Fehér megvilágítás
Ez a világítási módot ónozott jellel rendelkező standard nyomtatott áramköri lapokhoz
használják.
– Ferde fény, kék
Evvel világos alapanyagon pl. kerámián vagy CEM-en lévő fényes illesztőjelek esetén a
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-60
7.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.503.xx Kiadás: 07/2003 HU
172
legtöbb esetben lényegesen javítható a kontraszt. A forrasztás elleni takaró lakkal fedett
illesztőjelek is jobban felismerhetők világos alapon.
– Infravörös-világítás
Ennek a világítási módnak az alkalmazása a jelfelismeréshez különösen olyan jeleknél
ésszerű, amelyek forrasztás elleni takaró lakkal vannak befedve vagy hajlékony anyagokon
lévő jeleknél. Kerámián az ezüst/platina jeleknél a felismerés javítását lehet elérni, amit
egyébként mindenekelőtt a mintaközpontosítás/-beültetéssel kellene megállapítani.
