7.7 DCA-érzékelő modul a 12 szegmenses Collect&Place-fejen Software-verzió: SR.503.xx Kiadás: 07/2003 HU
176
7.7.1 Leírás
A DCA-érzékelő modul segítségével a 12 szegmenses-Collect&Place-fej 0,6mm x 0,3mm ...
13mm x 13mm nagyságrendű alkatrészeket tud központosítani és beültetni . High-Speed-Flip-
Chip és Bare-Die-alkatrészek beültetésekor a DCA-csomag optimalizálja a sebességet és a
pontosságot.
7.7.2 Műszaki adatok
A szerkezeti elemek spektruma 0201 13 mm x 13 mm-ig
AR-specifikációk
Max. magasság
Min. lábraszter
Min. forrasztógömb raszter
Min. gömb-/forrasztógömb-átmérő
Min. méretek
Max. méretek
Max. súly
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 mm x 0,3 mm
13 mm x 13 mm
2 gr
Z-tengely emelkedése Max. 16 mm
Programozható felrakási erő 2,4 - 5,0 N
Pipetta-típusok 9xx
Max. beültetési teljesítmény 15.000 AR/ó
Szögpontosság ± 0,7° / 4 σ
DCA-érzékelő modul beültetési pontossága ± 75 µm / 4 σ (4. portál)
± 80 µm / 4 σ (1-3. portál)
Üzemeltetési útmutató SIPLACE HS-60 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.8 DCA-érzékelő modul
177
7.8 DCA-érzékelő modul
7.8.1 Felépítése
7

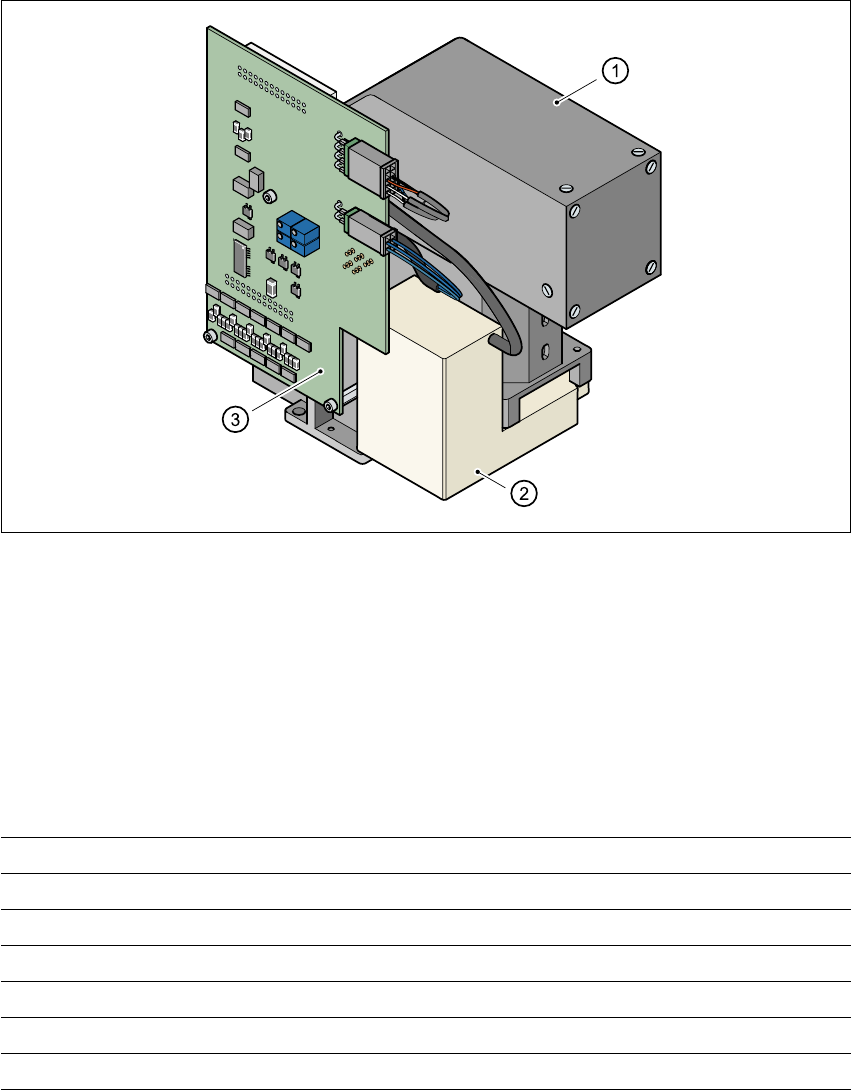

7.8 - 1 ábra DCA-érzékelő modul
7
(1) DCA-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
7
7.8.2 Műszaki adatok
7
7
AR-méretek 0,6 mm x 0,3 mm - 13 mm x 13 mm
AR-spektrum 0201 13 mm x 13 mm-ig Flip-Chips, Bare Die
Min. lábraszter 0,4 mm
Min. forrasztógömb-raszter 0,2 mm
Min. gömb-/forrasztógömb- átmérő 0,11 mm
Látómező 15,7 mm x 15,7 mm
Világítási mód Felülvilágítás (négy szabadon programozható szint)
7 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-60
7.9 Alkatrész-érzékelő Software-verzió: SR.503.xx Kiadás: 07/2003 HU
178
7.9 Alkatrész-érzékelő
7.9.1 Működés
Az alkatrész-érzékelőt a 12 szegmenses-Collect&Place-fej házának alsó oldalára kell rögzíteni
(lásd a 7.9 - 2
ábrát). Megméri a pipetta magasságát és a pipetta és az alkatrész együttes
magasságát. Aztán ebből a két értékből határozza meg az alkatrész magasságát. Ezzel
egyidejűleg ellenőrzi azt is, hogy jelen van-e az alkatrész.
Az alkatrészek magasságának ellenőrzése 0,1 mm ... 4 mm magasságú alkatrészek esetében
lehetséges. Ezen kívül meg lehet állapítani, hogy az alkatrész normál helyzetben vagy élére
állítva tapad a pipettához. Azonban ennek előfeltétele, hogy az alkatrész magasságának és
szélességének különbsége legalább 100 µm legyen, tehát ez csak a 0603 méretű alkatrészektől
kezdve lehetséges.
7
7.9 - 1 ábra Alkatrész-érzékelő
’Portálelosztó fej’
áramköri laphoz
Infravörös LED
Fototranzisztor
(vevő)
