Üzemeltetési útmuta tó SIPLACE HS-60 2 Üze mbiztonság Software-verzió: S R.503.xx Kiadás: 07/2003 HU 2.2 Figyelmeztet ő t áblák 31 2.2.3.2 W205 figyelmeztet ő tábla a hevederhu lladék-csúszdánál 2 2.2 - 3 ábra W205 figye…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.2 Figyelmeztető táblák Software-verzió: SR.503.xx Kiadás: 07/2003 HU
30
2.2.3.1 W205 figyelmeztető tábla a hevedervágó készülék alatti kereszttartón
2
2.2 - 2 ábra W205 figyelmeztető tábla a hevedervágó készülék alatti kereszttartón
2
(1) Hevedervágó készülék
(2) Hevederhulladék-csúszda
Poz. W205, cikk-sz. 03009344-01
FIGYELEM ! 2
Amennyiben munkát kíván végezni a hevedervágó készüléknél, akkor kapcsolja le az automatát
az elektromos hálózatról és a sűrítettlevegő-ellátásról.
Várakozzon, amíg az üzemi nyomás 0 MPa-ra nem süllyed.
A hevedervágó készüléknél végzett munkák során viseljen erős védőkesztyűt.
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.2 Figyelmeztető táblák
31
2.2.3.2 W205 figyelmeztető tábla a hevederhulladék-csúszdánál
2
2.2 - 3 ábra W205 figyelmeztető tábla a hevederhulladék-csúszdánál
Poz. W205, cikk-sz. 03009344-01
2.2.4 W206 figyelmeztető tábla
2
Poz. W206 a 2.2 - 1, 2.2 - 4 és 2.2 - 5 ábrán (mennyiség automatánként: 2)
2
VESZÉLYES FESZÜLTSÉG!
A jelölt alkatrészek kikapcsolt főkapcsoló esetén is hálózat
i
feszültség alatt állnak.
A szervizmunkák előtt kapcsolja le a gépet a hálózatról
NAFTA-Régió: RISK OF ELECTRIC SHOCK OR BURN!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.2 Figyelmeztető táblák Software-verzió: SR.503.xx Kiadás: 07/2003 HU
32
2.2.4.1 W206 figyelmeztető tábla az áramellátás ajtajánál
2

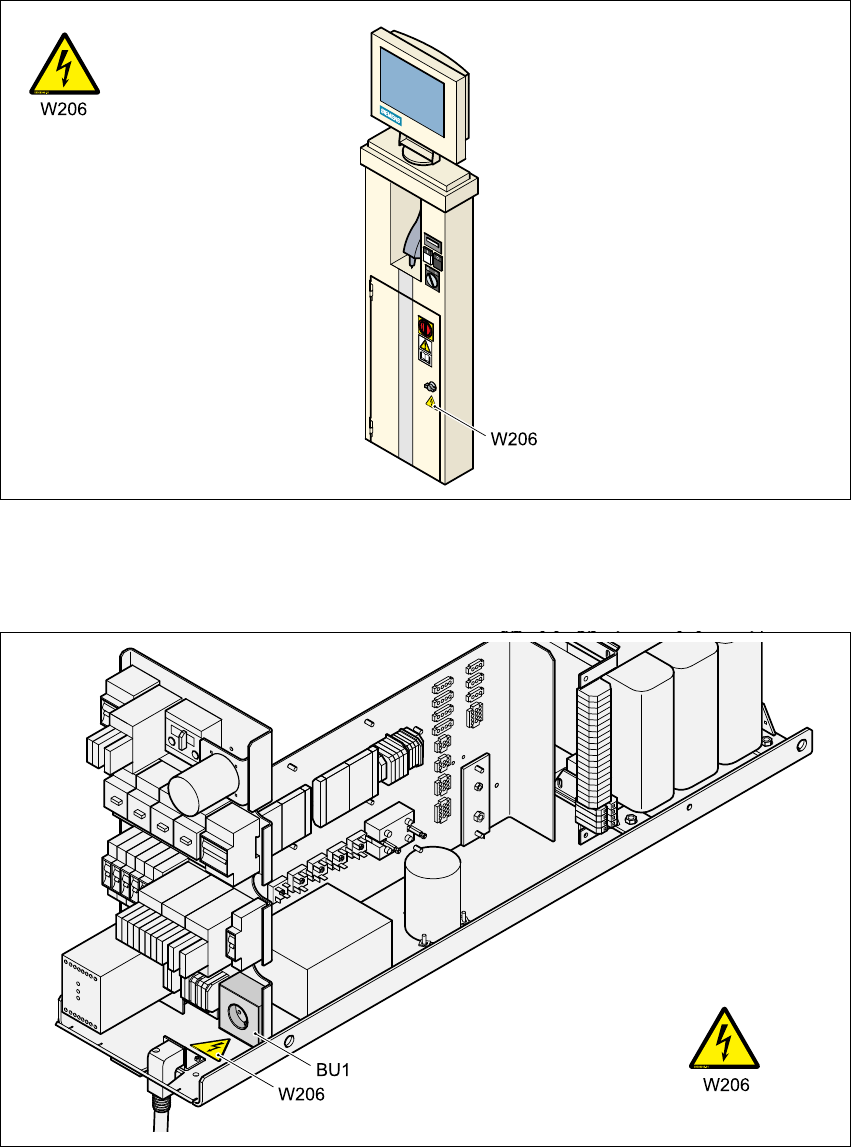

2.2 - 4 ábra W206 figyelmeztető tábla az áramellátás ajtajánál
Poz. W206, cikk-sz. 03009345-01
2.2.4.2 W206 figyelmeztető tábla a BU1 szerviz-csatlakozó aljzatnál
2
2.2 - 5 ábra W206 figyelmeztető tábla a BU1 szerviz-csatlakozó aljzatnál
Poz. W206, cikk-sz. 03009345-01
