2 Üzembiztonság Üzemeltetési útmutató S IPLACE HS-60 2.2 Figyelme ztet ő táblák Software-verzió: SR.503.xx Kiadás: 07/2003 HU 36 2.2.8 W1 10 figy elmezt et ő tábla a VÉSZ-leállító taszt ernél 2 W110 figy elmeztet ő tábla…
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.2 Figyelmeztető táblák
35

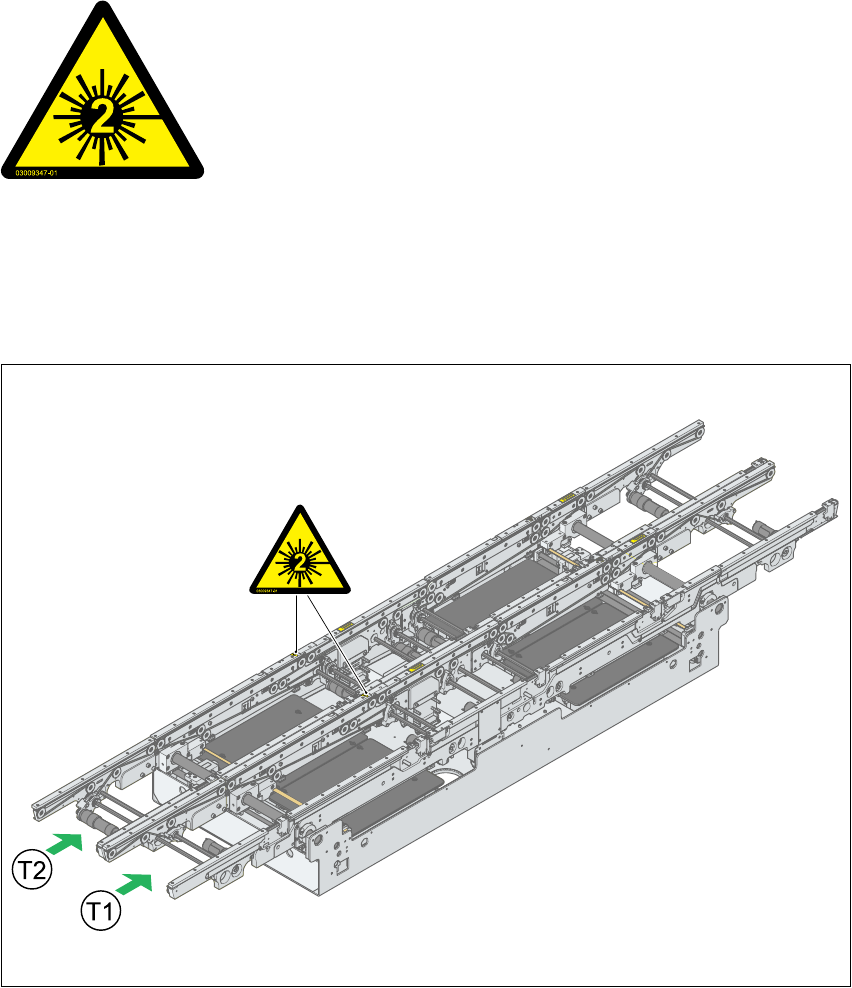

2.2.7 "2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál (konvejor)
2
"2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál (konvejor)
(mennyiség automatánként: 2 egyszeres szállítószalag esetén)
4 dupla szállítószalag esetén
2
2.2 - 8 ábra "2 lézerosztály" figyelmeztető tábla a NYÁK szállítószalagnál (konvejor)
2
"2 lézerosztály" figyelmeztető tábla, cikk-sz. 03009347-01
2
2
Lézersugárzás!
Ne nézzen a sugárba
2. lézerosztály
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.2 Figyelmeztető táblák Software-verzió: SR.503.xx Kiadás: 07/2003 HU
36

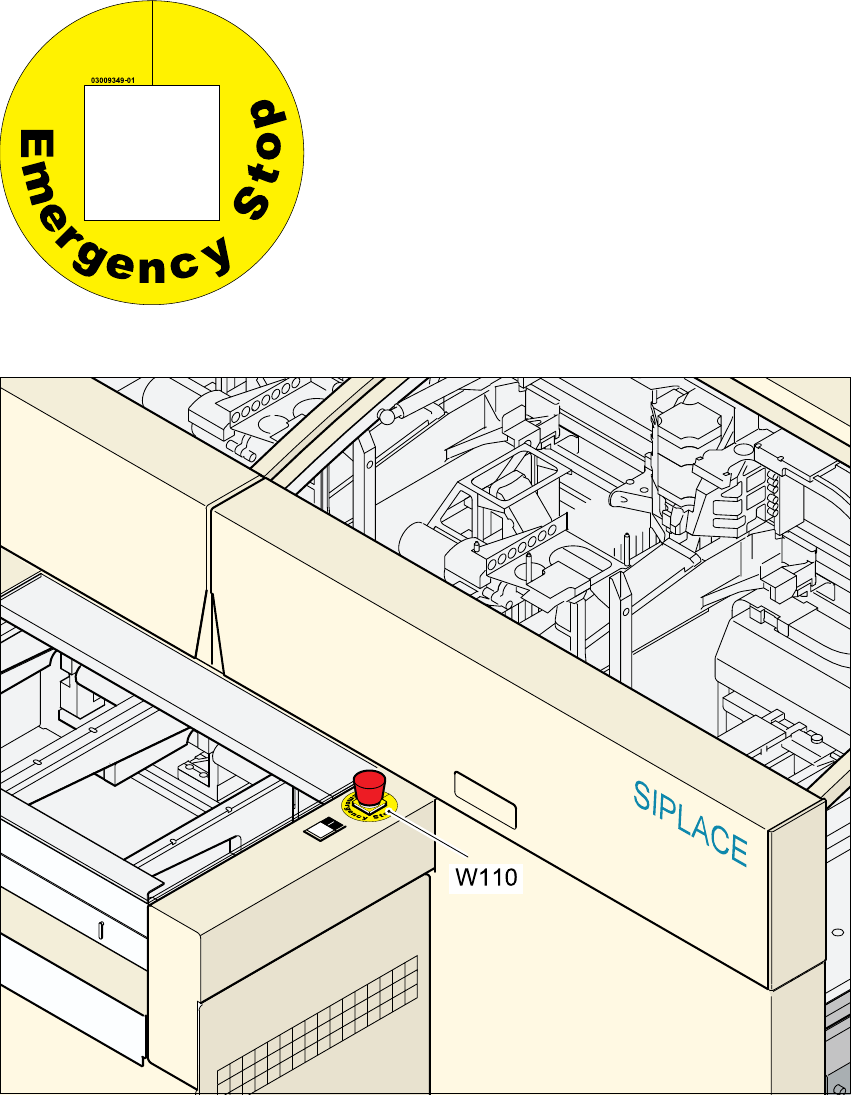

2.2.8 W110 figyelmeztető tábla a VÉSZ-leállító taszternél
2
W110 figyelmeztető tábla (mennyiség automatánként : 2)
2
2.2 - 9 ábra W110 figyelmeztető tábla a VÉSZ-leállító taszternél
2
Poz. W1100, cikk-sz. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Ausztrália, Kanada, Mexikó és az USA
esetében a VÉSZ-leállító taszternél található
sárga gyűrű helyett a toldalékra ragasztanak
W110 figyelmeztető táblát.
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.3 Lézer-osztályozás
37
2.3 Lézer-osztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja optikai műszerekkel közvetlenül!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az
1. lézerosztályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– NYÁK-kamera, multicolor (típus: 18) 21
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– 24 x 24 AR-kamera a 12 szegmenses Collect&Place fejnél
– 16 x 16 DCA-kamera a 12 szegmenses Collect&Place fejnél
