Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
45
Működés 2
Amennyiben a védőburkolatok egyikét felhajtják vagy a nyomtatott áramköri lap szállítónál lévő
burkolatok egyikét megemelik, akkor azonnal megszakad a portáltengelyek áramellátása. A
portáltengelyek megállnak. A képernyőn megjelenik a "burkolat lezárása" üzenet.
Æ Zárja le a védőburkolatot és nyomja meg az indító gombok egyikét, hogy folytassa a beültetést.
2

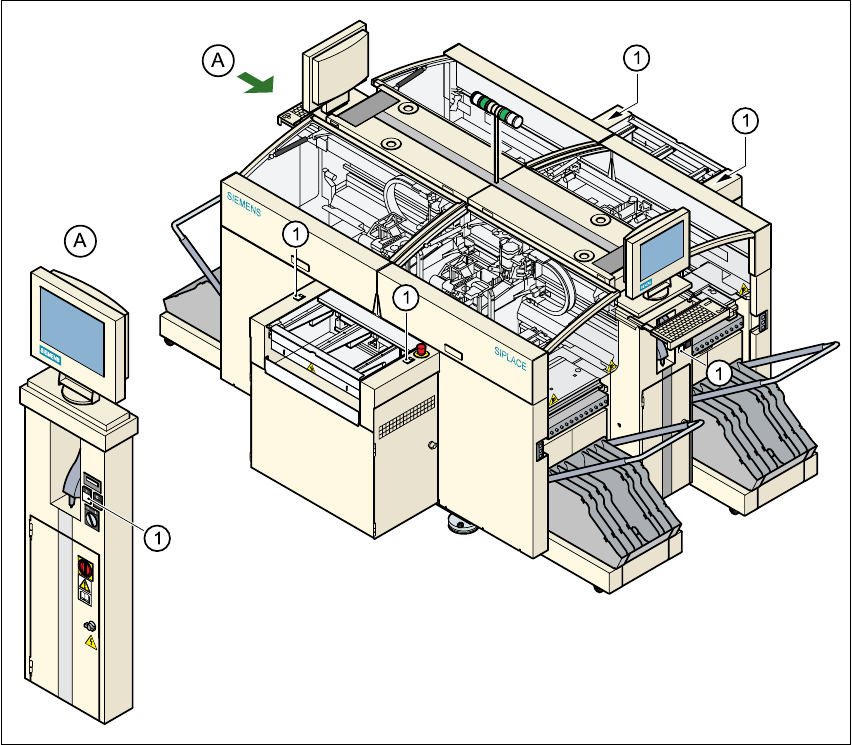

2.5 - 2 ábra Az indító gombok (fehér) helyzete az automatán
2
(1) Indító gombok (fehér) az automatán
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
46
2.5.2 Belenyúlás elleni védelem a be-/kimeneti szalagon
BECSÍPŐDÉS VESZÉLYE 2
A belenyúlás elleni védelmet mindig a felhasznált nyomtatott áramköri lap magasságának
megfelelően kell beállítani. És csak a lehető legkevesebb hely lehet a belenyúlás elleni védelem
és a védőléc között. A belenyúlás elleni védelem a nyomtatott áramköri laptovábbító szerkezet
be- és kiadó szalagjánál van felszerelve.
Æ Soha ne nyúljon a benyúlás elleni védelem résén az automata belsejébe. Az emelőasztal által
becsípődés veszélye áll fenn.
Æ A belenyúlás elleni védelem magasságát a hosszirányú lyukaknál úgy kell beállítani, hogy a
felhasznált nyomtatott áramköri lapot továbbítani lehessen.
2

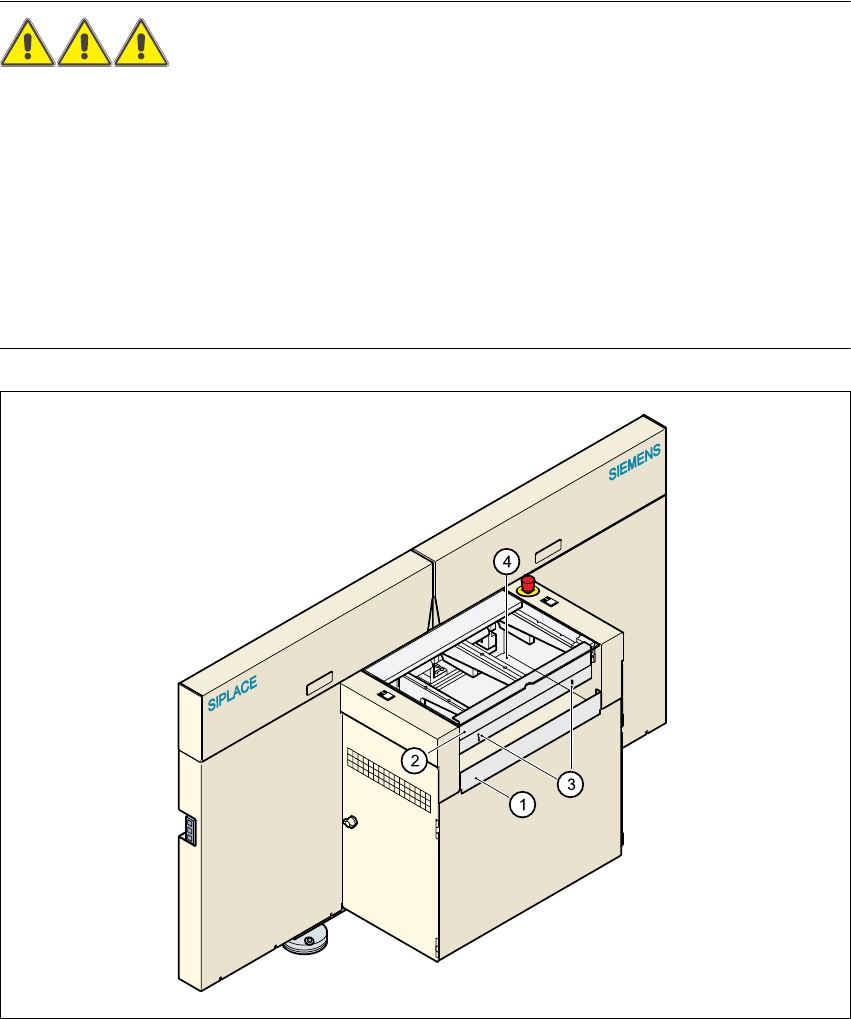

2.5 - 3 ábra Benyúlás elleni védelem az automata be-kihordó-szalagjánál
(1) Védőléc (állandóan felszerelt)
(2) Benyúlás elleni védelem (cserélhető)
(3) Hosszirányú lyukak a magasságállításhoz
(4) Burkolat
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
47
2.5.3 Főkapcsoló, VÉSZ-LEÁLLÍTÓ nyomógomb, védőfedél-kapcsoló
2.5.3.1 A főkapcsoló, az indító gomb stb. helyzete az automatán

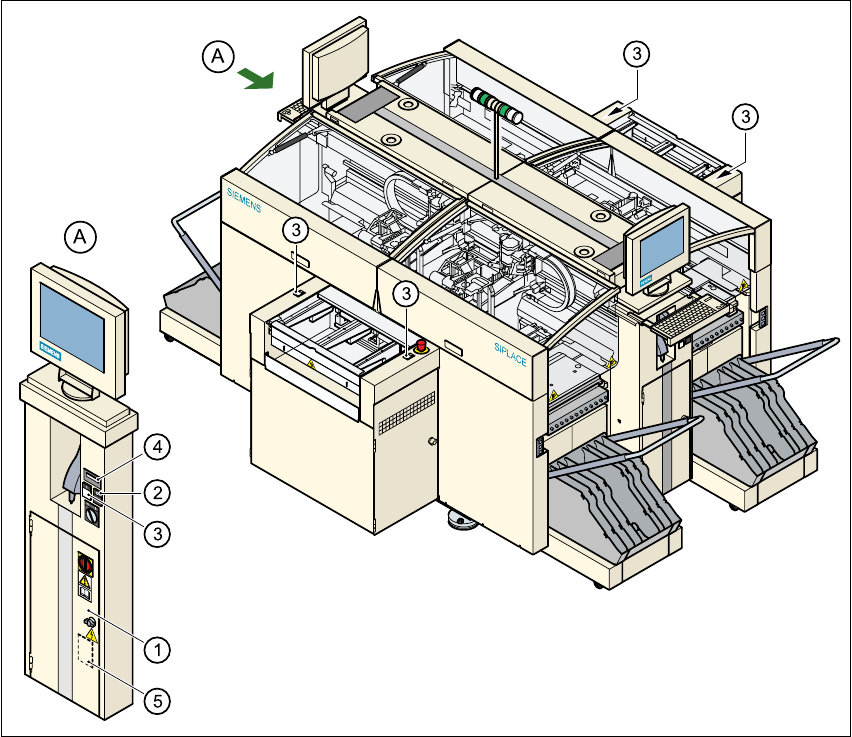

2.5 - 4 ábra Főkapcsoló, indító gomb stb. helyzete
2
(1) Főkapcsoló
(2) Leállító nyomógomb (fekete)
(3) Indító nyomógomb (zöld)
(4) Alkatrészszámláló
(5) A védőajtó mögötti áramellátó fiók szerviz-csatlakozó aljzata
