2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60

2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU

2.5.5 Belenyúlás elleni védelem az AR-asztalok helyein

VESZÉLY! 2

Az üzembiztonság feltétele, hogy minden helyet szállítóval kell ellátni. Ha nem áll rendelkezése

elég szállító, akkor a szállítók helyett belenyúlás elleni védelemmel ("Dummy-Feeder") kell

ellátni.

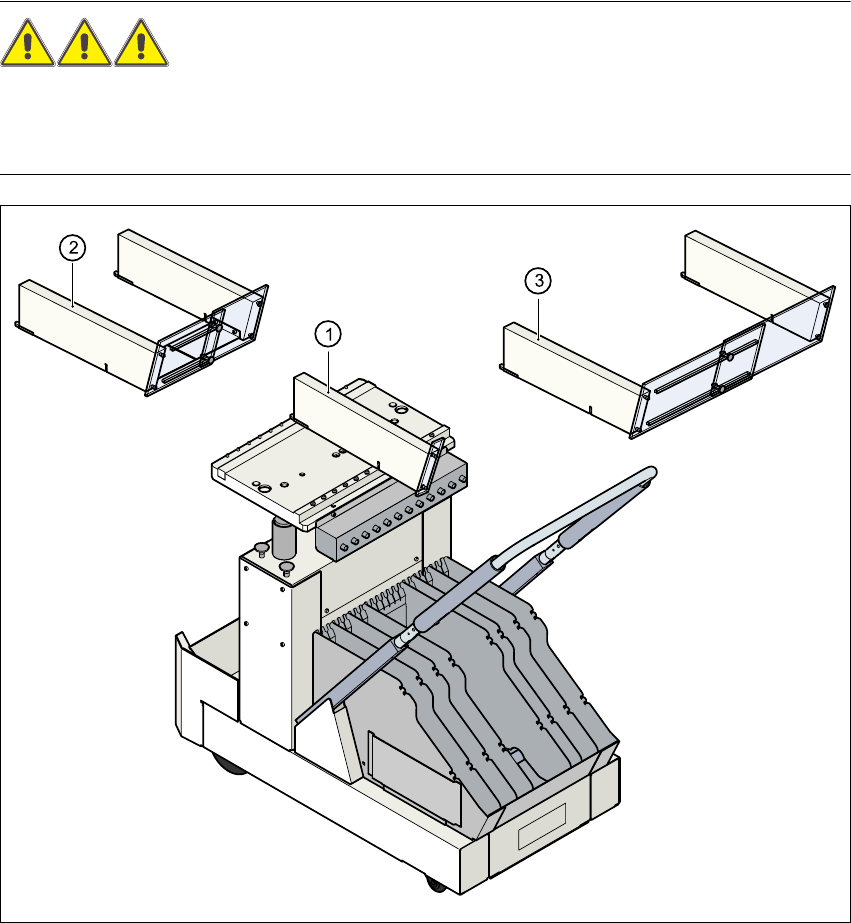

2.5 - 8 ábra Benyúlás elleni védelem az alkatrészkocsinál

(1) Benyúlás elleni védelem 1 helyhez cikk-sz. 00116961-01

(2) Benyúlás elleni védelem 6 - 10 helyhez cikk-sz. 00116962-01

(3) Benyúlás elleni védelem 11- 20 helyhez cikk-sz. 00116963-01

Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság

Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.6 Maradék-feszültségek és kisülési idők az automatában

2.6 Maradék-feszültségek és kisülési idők az

automatában

Amennyiben megnyomják a VÉSZ-leállító tasztert vagy kikapcsolják az automatát, akkor a

portáltengelyek 200 V és a csillag-tengelyek 100 V közbülső körfeszültségei rövid időn belül

veszélytelen maradék-feszültségre sülnek ki (csökkennek).

A feszültséget az X1- X4 mérőhüvelyeken a feszültségmérő egységen a szervo-fiókban le lehet

mérni.

FIGYELEM ! 2

Az automata hálózati tápfeszültsége 3 x 204 V~ (US-verzió), 3 x 230 V~, 3 x 380 V~, 3 x 400 V~

ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes

feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a

szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint

jelentős dologi károkhoz vezethet.

Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,

1. részét).

Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók

felett.

2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60

2.6 Maradék-feszültségek és kisülési idők az automatában Software-verzió: SR.503.xx Kiadás: 07/2003 HU

2.6 - 1 ábra Mérőhüvelyek a feszültségmérő egységen a szervo-fiókban

(1) Szervo-fiók helyzete

(2) Feszültségmérő egység a szervo-fióknál

2.6.1 Üzemi feszültség, maradványfeszültség és kisülési idő a vész-leállító gomb

lenyomása után

X2, X3, X4 mérőhüvely

az X1 (GND) ellenében

mérve

Feszültség normál

üzemmódban

Maradványfeszültség

vész-leállításnál

Kisülési idők

X2 + 30 V- + 30 V- -

X3 + 100 V- < 10 V- 50 s

X4 + 200 V- < 10 V- 7 s
