2.6.2 Maradék-feszültség és kisülési idő a főkapcsoló lekapcsolása után
VIGYÁZAT! Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek
felmerülését kivéve - csak a következő esetekben kapcsolja ki: 2
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.7 A sűrítettlevegő-adagolás lezárása és
nyomáscsökkentés
A sűrített levegő üzemi nyomása 0,55 MPa (5,5 bar) értékre van beállítva. A sűrített levegőt
adagoló egység helyét a 4. poz. mutatja a 2.7 - 1
. ábrán. A sűrített levegő adagolását az
automatához a zárócsappal (1. poz. a 2.7 - 1
. ábrán) lehet megszakítani.
Æ Nyissa fel a védőajtókat.
Æ Fordítsa el a zárócsap karját (1. poz. a 2.7 - 1. ábrán) függőleges állásból vízszintes állásba.
Æ Figyelje meg az üzeminyomás-manométert és a stopper sűrítettlevegő-ellátásának
manométerét (2. és 3. poz., 2.7 - 1
ábra). Ha az automata be van kapcsolva, a nyomás 1
percen belül 0 MPa (0 bar) értékre csökken.
VIGYÁZAT!
Bekapcsolt gépnél a sűrített levegő bevezetését az elzárócsappal legfeljebb 30 percre szabad
megszakítani. Amennyiben a pneumatika-rendszeren végzett karbantartási- ill. szervizmunka
több időt igényel, akkor a főkapcsolóval ki kell kapcsolni az automatát, és le kell választani a
sűrítettlevegő-ellátásról.
X2, X3, X4 mérőhüvely az X1
(GND) ellenében mérve
Maradványfeszültség
kikapcsolt főkapcsolónál
Kisülési idők
X2 < 10 V- < 2 s
X3 < 10 V- < 50 s
X4 < 10 V- < 7 s
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.7 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Software-verzió: SR.503.xx Kiadás: 07/2003 HU
60
2

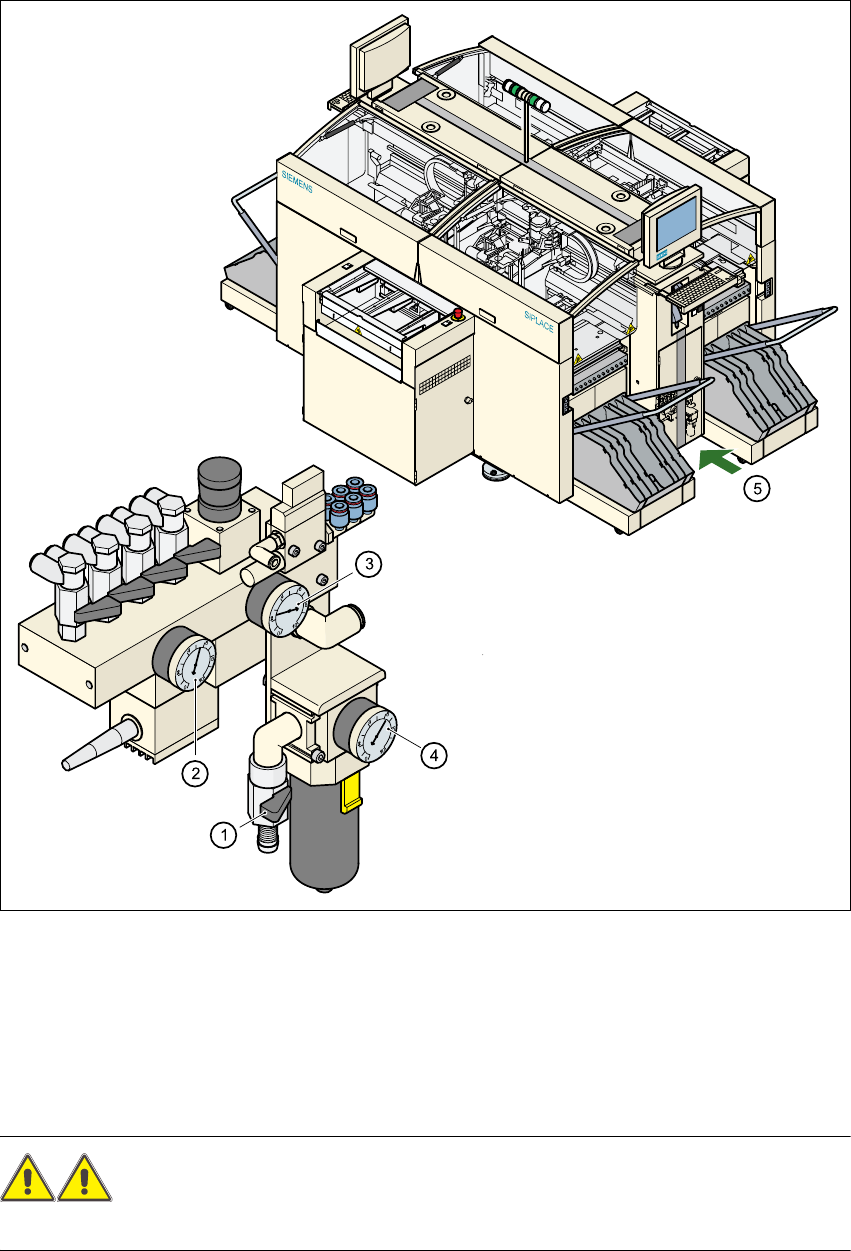

2.7 - 1 ábra Sűrített levegőt adagoló egység az automatán
(1) Zárócsap karja "AR" állásban
(2) Üzemi nyomásmanométer
(3) Az alkatrészasztalok üzemi nyomásának manométere
(4) A bemeneti nyomás manométere
(5) A sűrítettlevegő egység pozíciója az automatán, a védőajtó mögött
FIGYELEM
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 2
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után
61
2.8 Az automata energiaállapota a főkapcsoló
kikapcsolása után
FIGYELEM ! 2
Az automata hálózati tápfeszültsége 3 x 204 V~ (US-verzió), 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,
1. részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
