Üzemeltetési útmuta tó SIPLACE HS-60 2 Üze mbiztonság Software-verzió: S R.503.xx Kiadás: 07/2003 HU 2.8 Az automata energiaállapota a f ő ka pcsoló kikapcsolá sa után 61 2.8 Az automata energiaállapota a f ő kapc soló k…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.7 A sűrítettlevegő-adagolás lezárása és nyomáscsökkentés Software-verzió: SR.503.xx Kiadás: 07/2003 HU
60
2
2.7 - 1 ábra Sűrített levegőt adagoló egység az automatán
(1) Zárócsap karja "AR" állásban
(2) Üzemi nyomásmanométer
(3) Az alkatrészasztalok üzemi nyomásának manométere
(4) A bemeneti nyomás manométere
(5) A sűrítettlevegő egység pozíciója az automatán, a védőajtó mögött
FIGYELEM
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 2
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után
61
2.8 Az automata energiaállapota a főkapcsoló
kikapcsolása után
FIGYELEM ! 2
Az automata hálózati tápfeszültsége 3 x 204 V~ (US-verzió), 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,
1. részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után Software-verzió: SR.503.xx Kiadás: 07/2003 HU
62
2

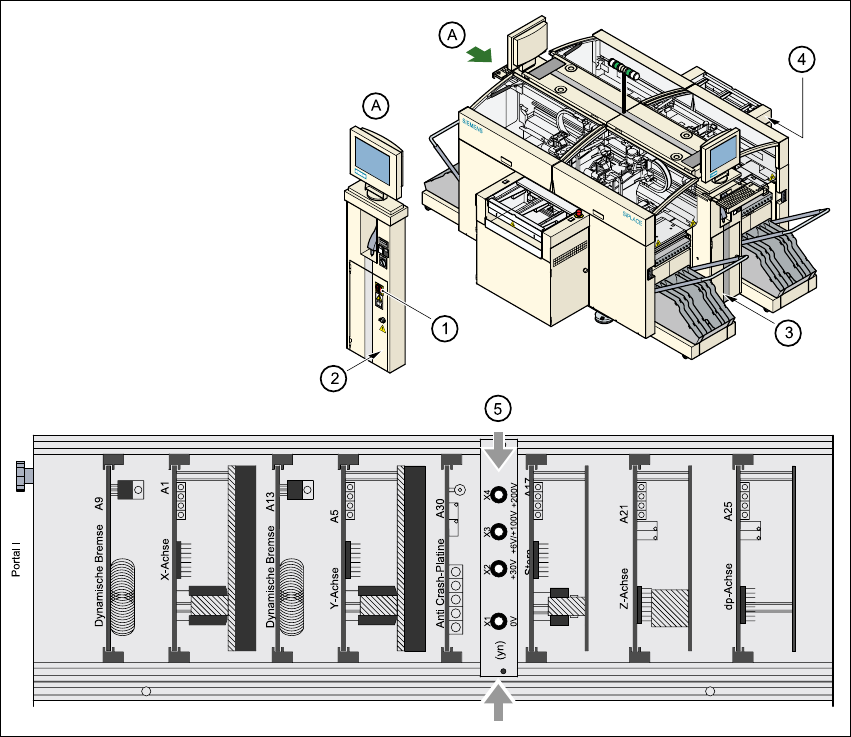

2.8 - 1 ábra A szervo-fiók, főkapcsoló, szerviz-csatlakozó aljzat és a sűrített levegőt adagoló
egység helye az automatán
2
(1) Főkapcsoló
(2) Szerviz-csatlakozó aljzat a védőajtó mögött
(3) Sűrített levegőt adagoló egység
(4) Szervo-fiók
(5) Mérőegység a szervo-fiókban
