2.8 Az automata energiaállapota a főkapcsoló
kikapcsolása után
FIGYELEM ! 2
Az automata hálózati tápfeszültsége 3 x 204 V~ (US-verzió), 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az DIN EN 60 204,
1. részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után Software-verzió: SR.503.xx Kiadás: 07/2003 HU
62
2
2.8 - 1 ábra A szervo-fiók, főkapcsoló, szerviz-csatlakozó aljzat és a sűrített levegőt adagoló
egység helye az automatán
2
(1) Főkapcsoló
(2) Szerviz-csatlakozó aljzat a védőajtó mögött
(3) Sűrített levegőt adagoló egység
(4) Szervo-fiók
(5) Mérőegység a szervo-fiókban
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után
63

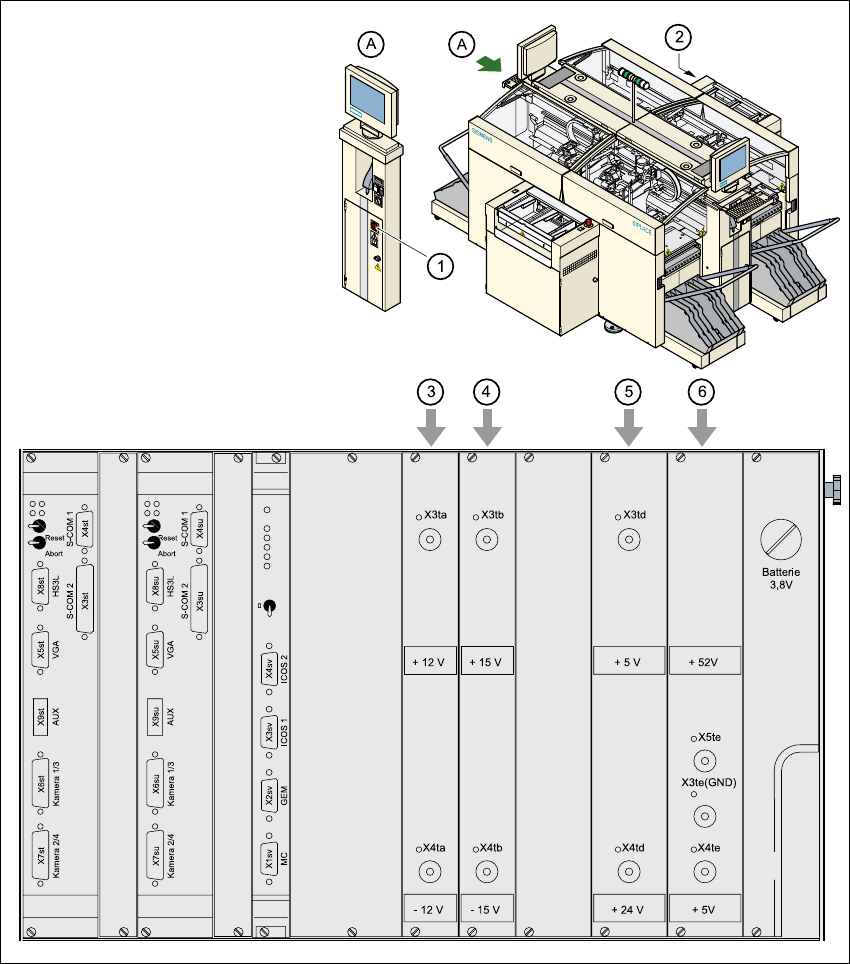

2.8 - 2 ábra Vezérlőfiók, főkapcsoló helyzete
2
(1) Főkapcsoló
(2) Vezérlőfiók
(3) Áramellátó fiók ± 12 V-
(4) Áramellátó fiók ± 15 V-
(5) Áramellátó fiók + 5 V-/+ 24 V-
(6) Áramellátó fiók + 5 V-/+ 52 V-
