2 Üzembiztonság Üzemeltetési útmutató S IPLACE HS-60 2.9 Az automata elzárása és a figyelmeztet ő táblák felhelyezése Software-verzió: SR.503.xx Kiadás: 07/2003 HU 66 2.9 Az a utomata elzárá sa és a figyelme ztet ő táblá…
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.8 Az automata energiaállapota a főkapcsoló kikapcsolása után
65
2.8.2 A főkapcsoló ki van kapcsolva - az automata a hálózatról le van kapcsolva
Az automata csekély maradványfeszültségig a szervo-fiókban elektromosan energiamentes.
2.8.3 Nyomásviszonyok az automatában a főkapcsoló kikapcsolása után
A főkapcsoló lekapcsolása után (1. poz. a 2.8 - 1. ábrán) vagy az automata hálózati ellátásnak
szünetelése esetén az elektromos vezérlésű Y1 főszelep a sűrített levegőt adagoló egységnél
(3. poz. a 2.8 - 1
. ábrán) elzár. A nyomás 5 másodpercen belül 0 MPa (0 bar) értékre csökken.
Főkapcsoló S1
Kapcsok 1, 3, 5 3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Szervo-fiók (lásd 5. poz., 2.8 - 2
ábra)
Mérőhüvely X2
Mérőhüvely X3
Mérőhüvely X4
GND X1
< 10 V-
< 10 V-
< 10 V-
Vezérlőfiók (lásd 3., 4., 5. és 6. poz., 2.8 - 2
ábra)
Mérőhüvely + 12 V- (x3ta)
Mérőhüvely - 12 V- (x4ta)
Mérőhüvely + 15 V- (x3tb)
Mérőhüvely -15 V- (x4tb)
Mérőhüvely + 5 V- (x3td)
Mérőhüvely + 24 V- (x4td)
Mérőhüvely + 52 V- (x5te)
Mérőhüvely + 5 V- (x4te)
GND (x3td)
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
0 V-
Szerkezeti csoport Feszültség
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-60
2.9 Az automata elzárása és a figyelmeztető táblák felhelyezése Software-verzió: SR.503.xx Kiadás: 07/2003 HU
66
2.9 Az automata elzárása és a figyelmeztető táblák
felhelyezése
2.9.1 Feladat és cél
Mielőtt az automatán karbantartási vagy szervizelési munkákat végezne bármilyen formában,
biztosítsa, hogy az ne kapcsolják újra, ehhez megfelelő figyelmeztető táblát kell felhelyezni. Ha
szigorúan az alábbiakban leírt eljárási módot követi, ki lehet zárni a sérülésveszélyt.
UTALÁS: Ez az eljárás tartalmazza azokat a minimális követelményeket, amelyeket az automata
lezárásánál, ill. a figyelmeztető táblák felhelyezésénél a karbantartási és szervizelési munkák
során támasztanak. A szükséges kiegészítő biztonsági intézkedések elvégzésével, hogy a
munkát biztonságosan be lehessen fejezni, munkabiztonsági szempontból a biztonsági
megbízottat, a biztonsági bizottságot és az egészségügyi osztályt lehet megbízni. 2
2.9.2 Leírás
Mindig tartsa be az alábbiakban leírt eljárási módot, ha az automatában az energiát fel akarja
szabadítani, szabályozni akarja vagy szabaddá akarja tenni.
(1) Tájékoztasson erről minden érintett dolgozót.
(2) Az automatát, ill. minden kiegészítő berendezést kapcsoljon le. Ehhez hajtsa végre a normál
lekapcsolási folyamatot:
– Nyomja le a leállító gombot.
– Futtassa le az állomás-számítógépet.
– Kapcsolja le az automata főkapcsolóját vagy
(3) Válassza le az automatát az energiaforrásokról:
–sűrített levegő adagolás és
– hálózati ellátás.
(4) Zárja le a berendezéseket.
– Ahol lehetséges, mindenütt helyezzen el egy lakatot, például a motorvédő-kapcsolónál.
Üzemeltetési útmutató SIPLACE HS-60 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.9 Az automata elzárása és a figyelmeztető táblák felhelyezése
67

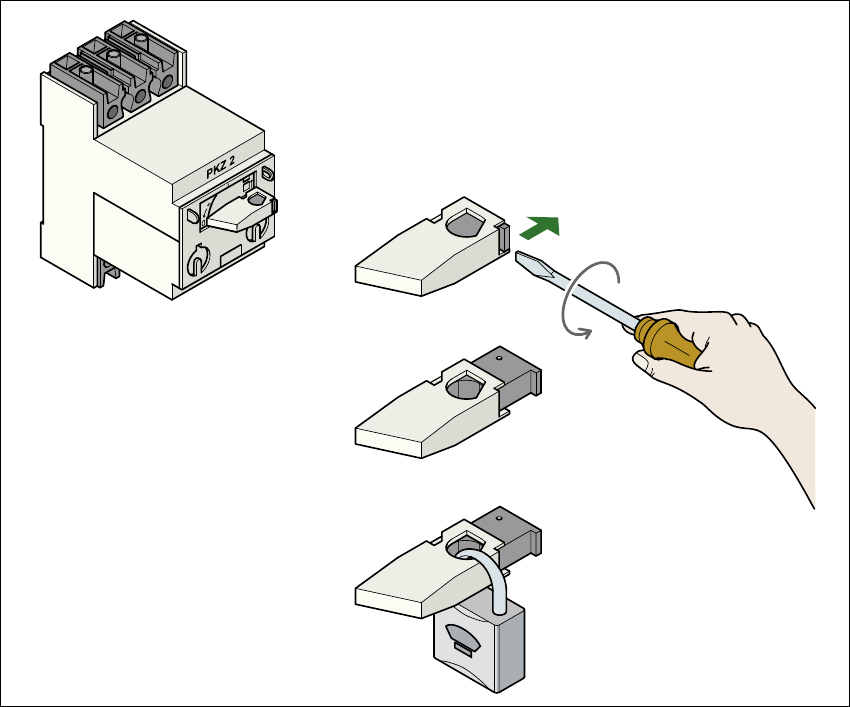

2.9 - 1 ábra Motorvédő-kapcsoló reteszelése
2
(1) Fordítsa el a kapcsolókart az óramutató járásával ellentétes irányba.
(2) Csavarhúzóval nyomja ki a reteszelőfület a kapcsolókarból.
(3) Lakattal biztosítsa a kapcsolókart.
– Választás szerint: Figyelmeztető táblák felerősítése
Ha lehetséges, zárja le a gépet egy zárral, amit így kell ezt végrehajtani. Mindenesetre
vannak helyzetek, amelyeknél az energia felkapacsolásánál nem lehet zárat felrakni. Ilyen
esetekben a figyelmeztető táblákat a felkapcsolt gépekre kell felrakni, hogy a dolgozók
értesüljenek arról, hogy a gép szervizelési célokra lett felkapcsolva. A táblát biztonságosan
kell rögzíteni, minden oldalról láthatónak kell lenni és csak az távolíthatja el, aki azt
felhelyezte. 2
(4) Tárolt energiák felszabadítása
A tárolt energiákat a sűrített levegő ellátásban és az elektromos energiákat az elektrolit-
kondenzátorokban megfelelő intézkedésekkel szabaddá kell tenni. 2
