3.2 A gépsor-koncepció
3.2.1 Áttekintés
Az automata sorba köthető be- és kiadó állomásokkal, szitanyomó berendezésekkel, forrasztó
kemencékkel és a SIPLACE-család más beültető automatáival. Minden SIPLACE-modult a
UNIX-hálózati számítógép ill. SIPLACE Pro-számítógép lát el a szükséges adatokkal. A
megfelelő portok lehetővé teszik felérendelt adatfeldolgozó rendszerhez való csatlakoztatást.
3.2.2 Műszaki adatok - Gépsor-koncepció
3
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE S-23 HM, SIPLACE S-25 HM vagy
SIPLACE 80 F4 12 szegmenses-Collect&Place-fejjel
**) SIPLACE S-25 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM (DCA-
opció)
Rendszer SIPLACE beültető-sorok
Modulok SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50 /
SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM,
SIPLACE S-25HM / S-27 HM
Periférikus készülékek Be-/kiadó állomások
Szitanyomók
Forrasztó kemencék
Ellenőrző helyek stb.
Szerkezeti elemek spektruma 0402-től * 32 mm x 32 mm-ig ** ill.
0402-től * 55 mm x 55 mm-ig ***
0201-től ****
Nyomtatott áramköri lapokat továbbító
egység
Automata szélességbeállítás
Nyomtatott áramköri lapformátum
(hosszúság x szélesség)
50 mm x 50 mm - 508 mm x 460 mm
(2" x 2" - 20" x 18")
Beültetési teljesítmény A modulok elrendezése szerint
Helyszükséglet 4 m² / SIPLACE S/F-modul
7,5 m² / SIPLACE HS-5x-modul
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HS-60
3.3 Az automata csatlakoztatási adatai Software-verzió: SR.503.xx Kiadás: 07/2003 HU
78
3.3 Az automata csatlakoztatási adatai
3.3.1 Elektromos és pneumatikus csatlakozási helyek az automatán
3

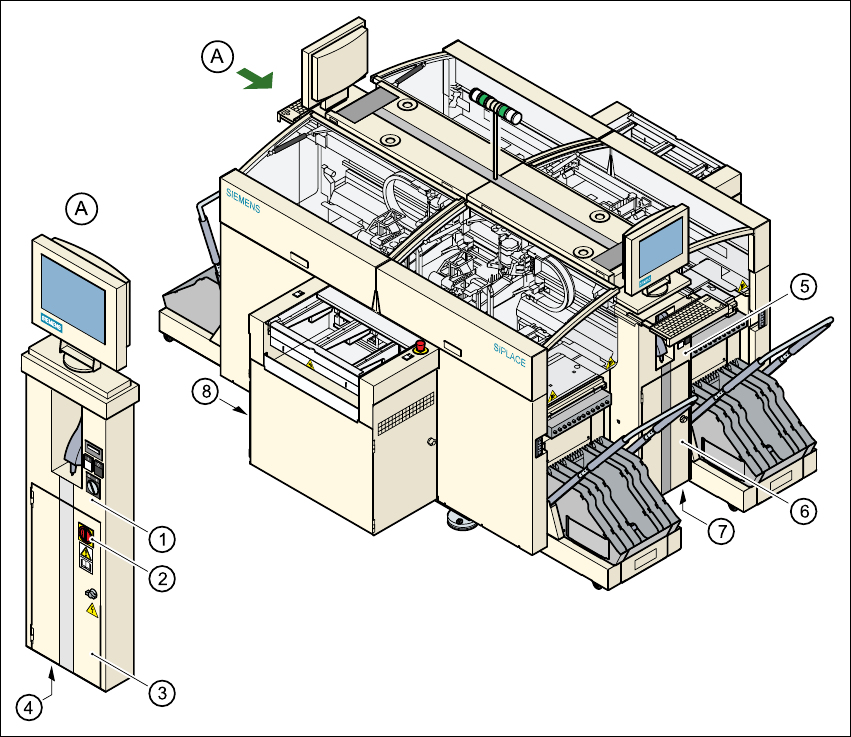

3.3 - 1 ábra Elektromos és pneumatikus csatlakozási helyek az automatán
3
(1) Kezelőpult, balra
(2) Főkapcsoló
(3) Áramellátó fiók védőajtaja
(4) Furat a hálózati ellátó kábel bevezetéséhez
(5) Kezelőpult, jobbra
(6) Sűrítettlevegő egység védőajtaja
(7) Furat a sűrítettlevegő-ellátókábel bevezetéséhez
(8) LAN-csatlakozó az állomás-számítógépnél
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.3 Az automata csatlakoztatási adatai
79
FIGYELEM! 3
Az automata hálózati tápfeszültsége 3 x 204 V~ (US-verzió), 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes
feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet.
FIGYELEM! 3
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn!
3.3.2 Műszaki adatok - Elektromos csatlakozási értékek
Csatlakozási feszültség 3 x 204 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Európa)
3 x 415 V~ ± 5 %; 50/60 Hz
Biztosíték 3 x 32 A (3 x 204 V~)
3 x 32 A (3 x 230 V~)
3 x 16 A (3 x 380 V~)
3 x 16 A (3 x 400 V~)
3 x 16 A (3 x 415 V~)
Teljes áramfelvétel 11,1 kVA
Összteljesítmény igény 4 kW
Feszültségkiesés Max. 20 ms
