3.4 Műszaki adatok - Sűrített levegő ellátás
3
3.4.1 Műszaki adatok - Sűrített levegő specifikáció
Maximális részecskenagyság a sűrűség szerint, az ISO/DIS 8573-1 (1. osztály)-on alapulva.
3
3.4.2 Műszaki adatok - Zajkibocsátási adatok
3
3.4.3 Műszaki adatok - Megengedett környezeti befolyások
3
Sűrített levegő csatlakozási érték Min. 0,55 MPa ... 1 MPa (5,5 bar ... 10 bar), 3/4"-csatlakozó
Sűrített levegő felhasználás 950 Nl/min.
Üzemi nyomás 0,55 MPa ± 0,05 MPa (5,5 bar ± 0,5 bar)
Részecskenagyság 0,1 µm
Részecskesűrűség 0,2 mg/m³
Legnagyobb olajtartalom (1. osztály) Részecskesűrűség 0,01 mg/m³
Nyomás harmatpont (4. osztály) Harmatpont + 3°
Maximális zajkibocsátás 74 dB (A)
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 -75 %
(A középérték nem nagyobb, mint 45 %, így a kondenzáció
a gépnél mindenképpen ki van zárva.)
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.5 Az automata méretei és súlya
81
3.5 Az automata méretei és súlya
3.5.1 Automata méretei
3

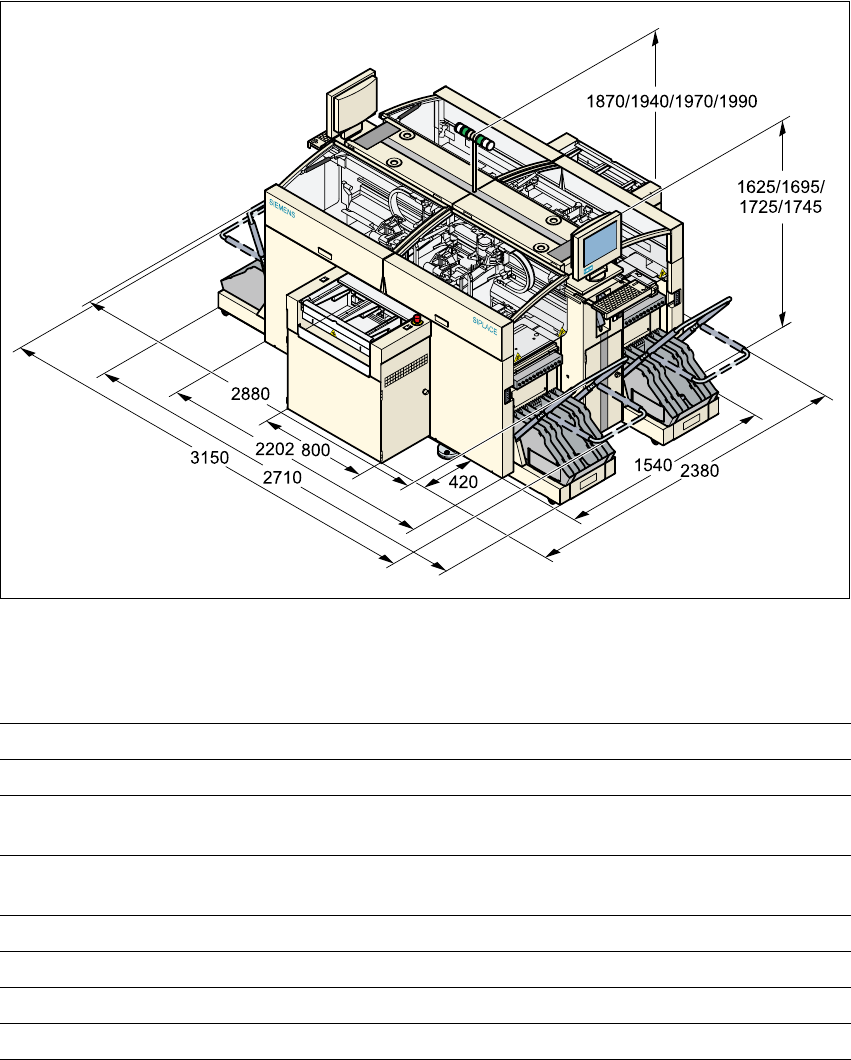

3.5 - 1 ábra Az automata méretei milliméterben
3.5.2 Műszaki adatok - Méretek, súly
3
Hosszúság 2385 mm, beleértve a szállítószalagokat
Szélesség 3150 mm, beleértve a fület
Magasság a figyelmeztető lámpával 1870 mm standardmagasság
1940/1970/1990 mm SMEMA-magasság
Hasmagasság 110 mm standardmagasság
230 mm SMEMA-magasság
Az alapmodul súlya 2800 kg
Súly teljes felszereltséggel 3500 kg
Megengedett felületi terhelés (talaj) 1000 kg/m²
Szerelőtalpak felületi terhelése 3,79 kg/cm²
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HS-60
3.5 Az automata méretei és súlya Software-verzió: SR.503.xx Kiadás: 07/2003 HU
82
3.5.3 Az automata súlypontja
3

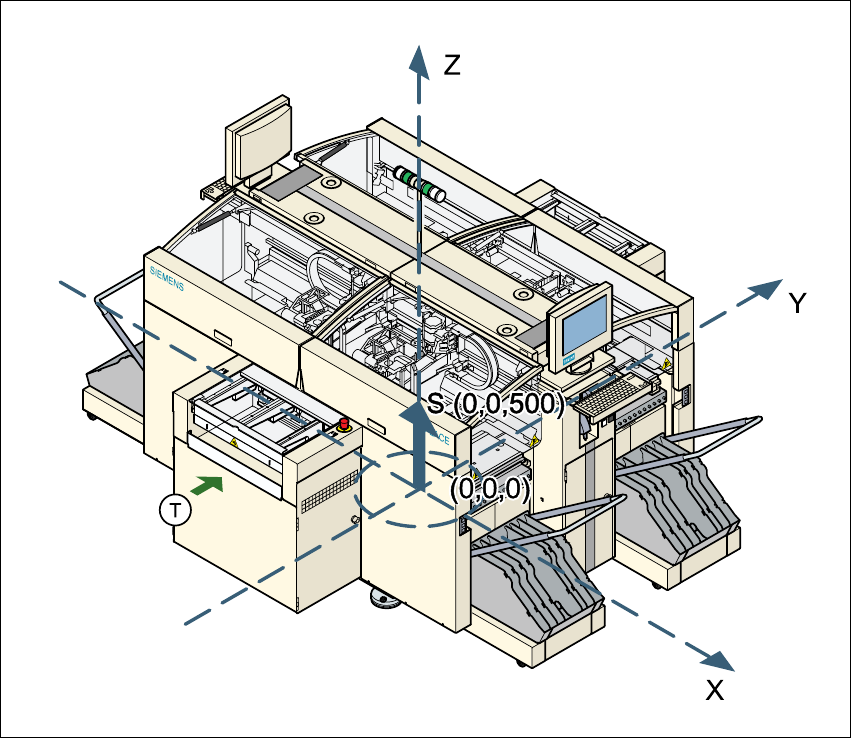

3.5 - 2 ábra Az automata súlypontja
3
X-koordináta 0 mm
Y-koordináta 0 mm
Z-koordináta 500 mm magasság
T Nyomtatott áramköri laptovábbítási irány
Ezek a súlypont-koordináták 830 mm NYÁK-szállítási magasságnál érvényesek az automatára.
