3 M ű szaki adatok Üzem eltetési útmutató S IPLACE HS -60 3.5 Az automata méretei és s úlya Software-verzió: SR.503.xx Kiadás: 07/2003 HU 82 3.5.3 Az automata súlypontja 3 3.5 - 2 ábra Az automata súlypontja 3 X-koor din…
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.5 Az automata méretei és súlya
81
3.5 Az automata méretei és súlya
3.5.1 Automata méretei
3
3.5 - 1 ábra Az automata méretei milliméterben
3.5.2 Műszaki adatok - Méretek, súly
3
Hosszúság 2385 mm, beleértve a szállítószalagokat
Szélesség 3150 mm, beleértve a fület
Magasság a figyelmeztető lámpával 1870 mm standardmagasság
1940/1970/1990 mm SMEMA-magasság
Hasmagasság 110 mm standardmagasság
230 mm SMEMA-magasság
Az alapmodul súlya 2800 kg
Súly teljes felszereltséggel 3500 kg
Megengedett felületi terhelés (talaj) 1000 kg/m²
Szerelőtalpak felületi terhelése 3,79 kg/cm²
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HS-60
3.5 Az automata méretei és súlya Software-verzió: SR.503.xx Kiadás: 07/2003 HU
82
3.5.3 Az automata súlypontja
3
3.5 - 2 ábra Az automata súlypontja
3
X-koordináta 0 mm
Y-koordináta 0 mm
Z-koordináta 500 mm magasság
T Nyomtatott áramköri laptovábbítási irány
Ezek a súlypont-koordináták 830 mm NYÁK-szállítási magasságnál érvényesek az automatára.
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.6 Szerkezeti áttekintés - Kezelőelemek
83
3.6 Szerkezeti áttekintés - Kezelőelemek
3.6.1 Kezelőelemek
3

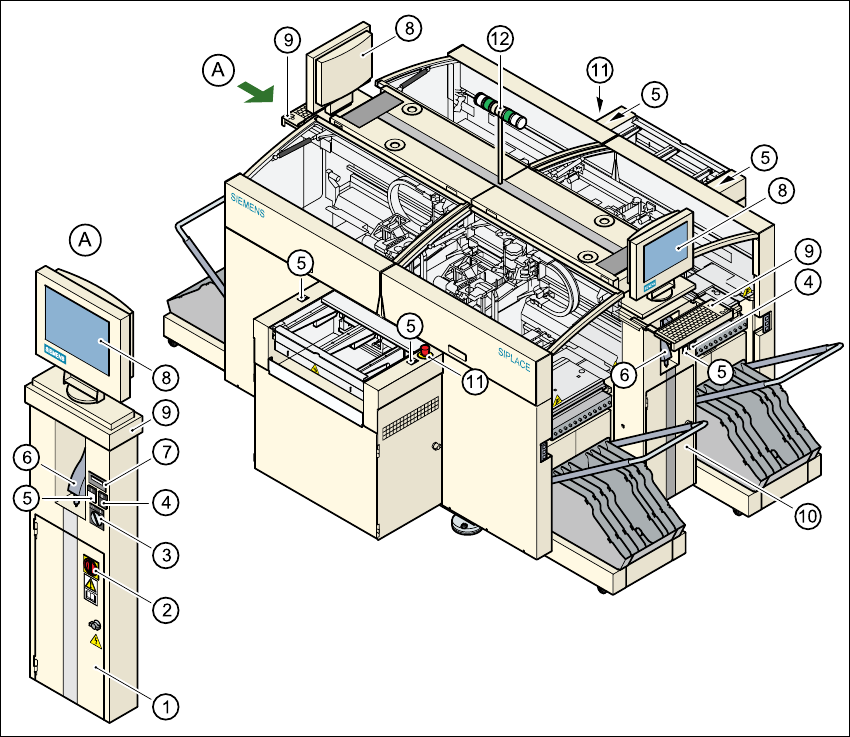

3.6 - 1 ábra Szerkezeti áttekintés - Kezelőelemek
3
(1) Kezelőpult, balra (7) Alkatrészszámláló
(2) Főkapcsoló (8) LCD-képernyő
(3) Kulcsos kapcsoló (9) Billentyűzet a trackball-lal
(4) Leállító nyomógomb (fekete) (10) Kezelőpult, jobbra
(5) Indító nyomógomb (zöld) (11) VÉSZ-LEÁLLÍTÓ nyomógomb
(6) AR-Bar-kód leolvasó (opció) (12) Jelzőlámpa
