3.7 Szerkezeti áttekintés - Portálok
3.7.1 A portálok helyzete
3

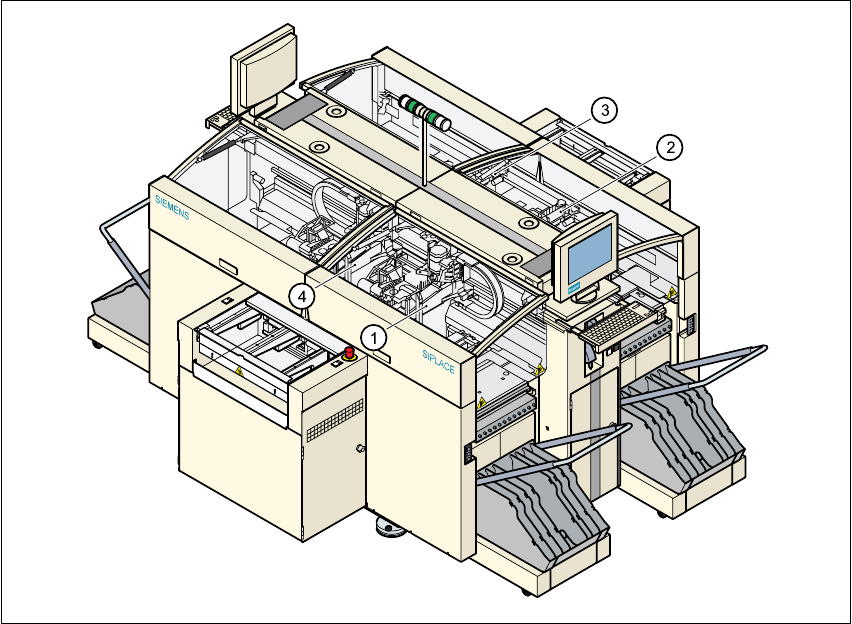

3.7 - 1 ábra A portálok helyzete
3
(1)1. portál (1. szektor)
(2)2. portál (2. szektor)
(3)3. portál (3. szektor)
(4)4. portál (4. szektor)
A portálrendszer a következő funkciócsoportokból áll:
– X-tengely és
– Y-tengely.
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HS-60
3.7 Szerkezeti áttekintés - Portálok Software-verzió: SR.503.xx Kiadás: 07/2003 HU
88
3.7.2 Az X-tengely felépítése
3
3.7 - 2 ábra Az X-tengely felépítése
Az X-tengely lényegében a következő fő alkatrészekből áll:
– Portálkirakó (1)
– Fejtartó (2)
– Lineáris mérőrendszer (3)
– X-vezetőrendszer (4)
– X-háromfázisú váltakozóáramú szervomotor (5)
A fejtartó a következő elemeket tartja:
– Alsó-portálkamera (a NYÁK érzékelő rendszer NYÁK-kamerája)
–Fejlemez
– Az X-tengely mérő rendszerének mérőfeje
– Collect&Place- beültetőfej
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.7 Szerkezeti áttekintés - Portálok
89
3.7.3 Az X-tengely műszaki adatai
3
3.7.4 Az Y-tengely felépítése
3

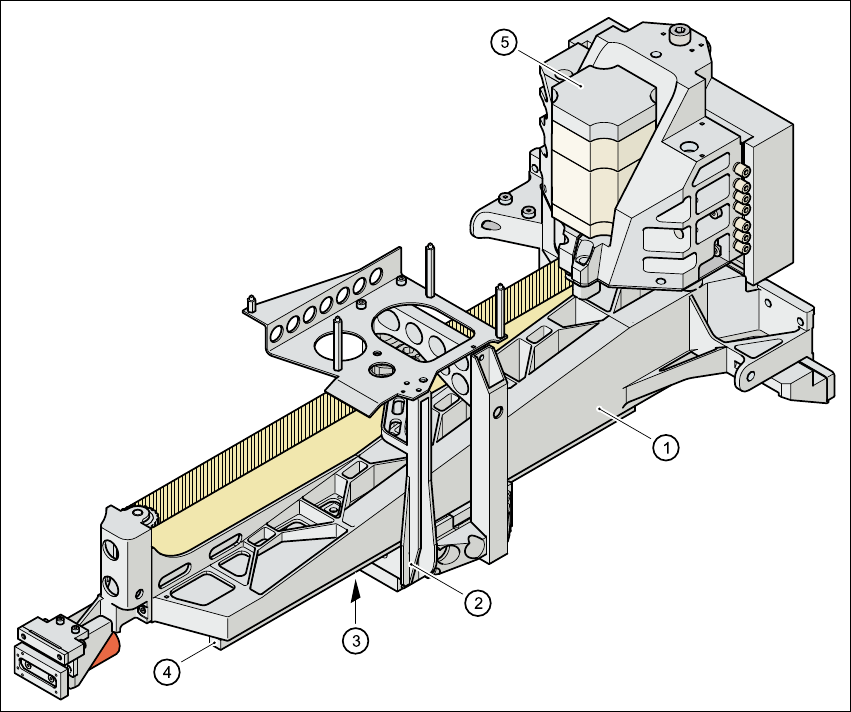

3.7 - 3 ábra Az Y-tengely felépítése
Meghajtás Háromfázisú váltakozóáramú szervomotor / fogazott ékszíj
Max. sebesség 2,5 m/s.
A portálok elmozdulási útja 375 mm
Útmérő rendszer Lineáris fém mérőléc
Mérési hossz 400 mm
A mérőléc hossza 420 mm
Felosztás 1 µm
(1) 1. portál (5) Permanens mágnes
(2) 2. portál (6) Vezetőrendszer
(3) 3. portál (7) Mérőrendszer
(4) 4. portál (8) Adapter-lemez
