3.9.1 AR-érzékelő modul (standard-kamera) a 12 szegmenses Collect&Place-
fejen
3.9.1.1 Felépítése
3

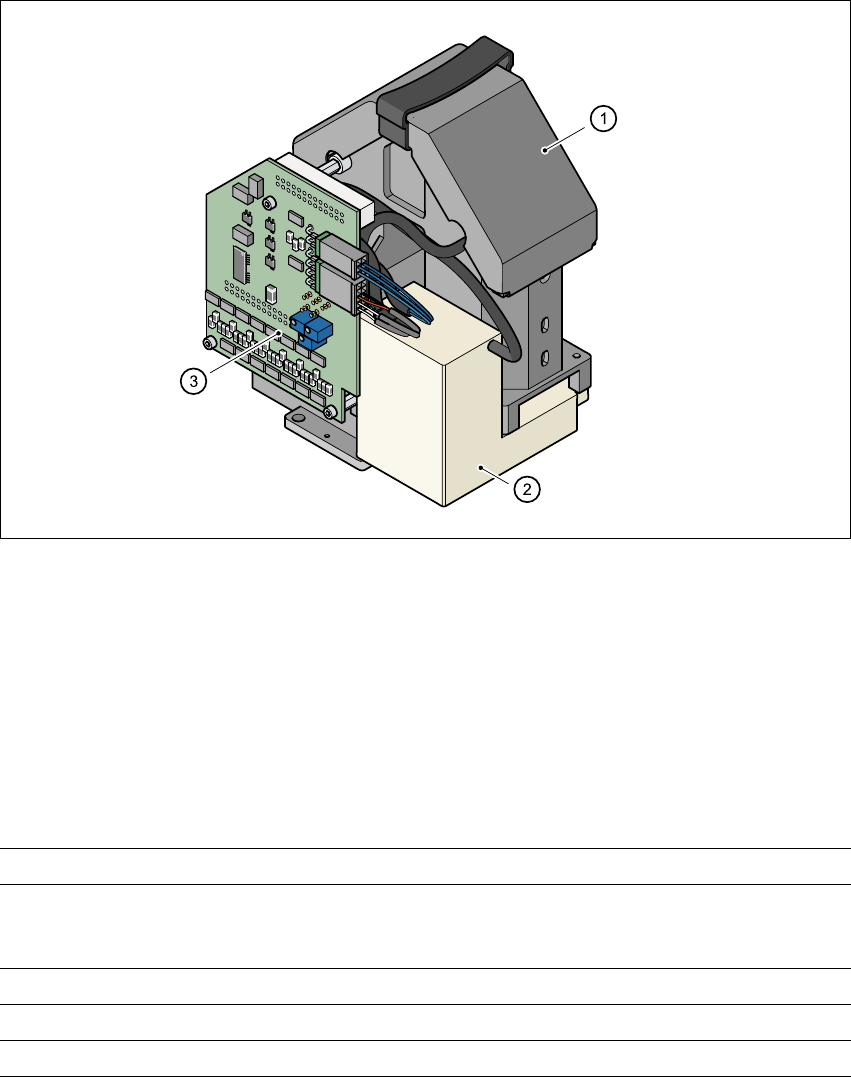

3.9 - 1 ábra AR-érzékelő modul (standard-kamera) a 12 szegmenses Collect&Place-fejen
3
(1) AR-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
3.9.1.2 Műszaki adatok
3
AR-méretek 0,5 mm x 1,0 mm - 18,7 mm x 18,7 mm
AR-spektrum 0402 PLCC44-ig
a BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO - SO32, Ram-ot beleértve
Min. lábtávolság 0,5 mm
Látómező 24 mm x 24 mm
Világítási mód Felülvilágítás (három szabadon programozható szint)
Üzemeltetési útmutató SIPLACE HS-60 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.9 Szerkezeti áttekintés - Érzékelő rendszerek
95
3.9.2 NYÁK-érzékelő modul (standardkamera)
3.9.2.1 Felépítése
3

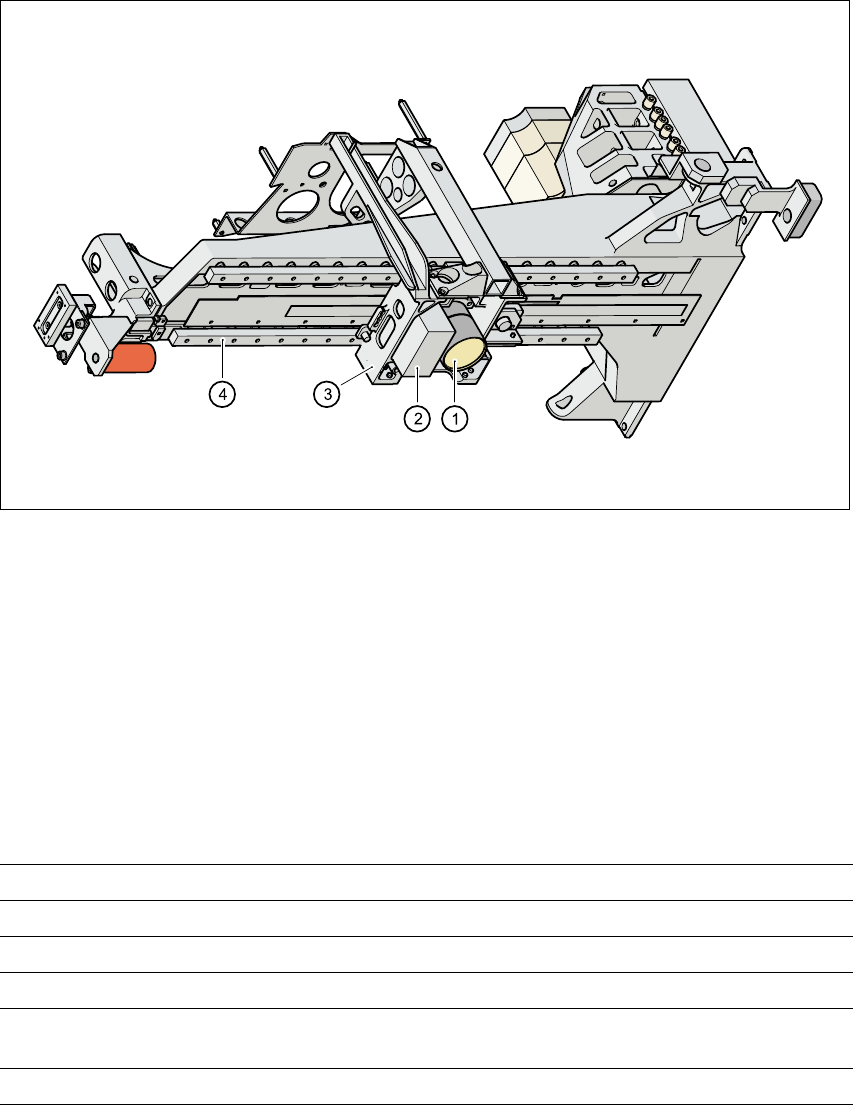

3.9 - 2 ábra NYÁK-kamera (standard), alapportál - nézet alulról
3
(1) NYÁK-kamera, optika és megvilágítás
(2) Kameraerősítő
(3) Fejtartó
(4) Portal
3.9.2.2 Műszaki adatok
Illesztési jelek Max. 3, beültetési programonként
Könyvtár-tároló Max. 255 illesztési jeltípus - rendszer illesztési jel ≥ 249
Képfeldolgozás Geometric Alignment
Világítási mód Felülvilágítás
Felismerési idő jelenként/
tintapontonként
0,4 s
Látómező 5,7 mm x 5,7 mm
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HS-60
3.10 Szerkezeti áttekintés - NYÁK szállítószalag Software-verzió: SR.503.xx Kiadás: 07/2003 HU
96
3.10 Szerkezeti áttekintés - NYÁK szállítószalag
3.10.1 Leírás
Szabvány szerint az automata egyszeres szállító szerkezettel van ellátva. A dupla NYÁK-
szállítószalag opcióként szállítható. Igény szerint válassza a NYÁK szállítószalag bal vagy jobb
oldalát stacioner szállító oldalnak.
A beültetéshez a nyomtatott áramköri lap az alsó oldala felől kerül befogásra. Ezért a nyomtatott
áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott áramköri lap
esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától. Ennek
megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálható a
NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság
következtében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva.
A NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör
elektronikusan állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a
szabályozóelektronika olyan hosszan aktiválja a léptető motorokat, amíg a kívánt szélességet el
nem éri. A szélességbeállítás tehát független a többi gépkomponenstől. 3
A szállítási magasság úgy választható ki, hogy az automata 830, 900, 930 vagy 950 mm szállítási
magasságú sorokban integrálható. Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti
kommunikáció választhatóan a SIEMENS- vagy SMEMA-porton keresztül történik. A dupla
szállítószalaghoz és az egyszeres szállítószalaghoz is választható a fix bal vagy jobb
szállítószalag-oldal. A fix szállítószalag-oldal átszerelése jobbról balra vagy fordítva ennél a
szállítószalagnál könnyen lehetséges.
A nyomtatott áramköri lapok szállítását optikai érzékelők ellenőrzik és vezérlik. Ha a nyomtatott
áramköri lap elérte a beültetőterületet, és áthaladt a fénysorompón, akkor lefékeződik. A lézer-
fénysorompó érzékeli a nyomtatott áramköri lap pozícióját. Amint a nyomtatott áramköri lap elérte
az előírt pozíciót, a szállítószalag megáll és a nyomtatott áramköri lap az alsó oldala felöl
befogásra kerül. 3
