Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
9

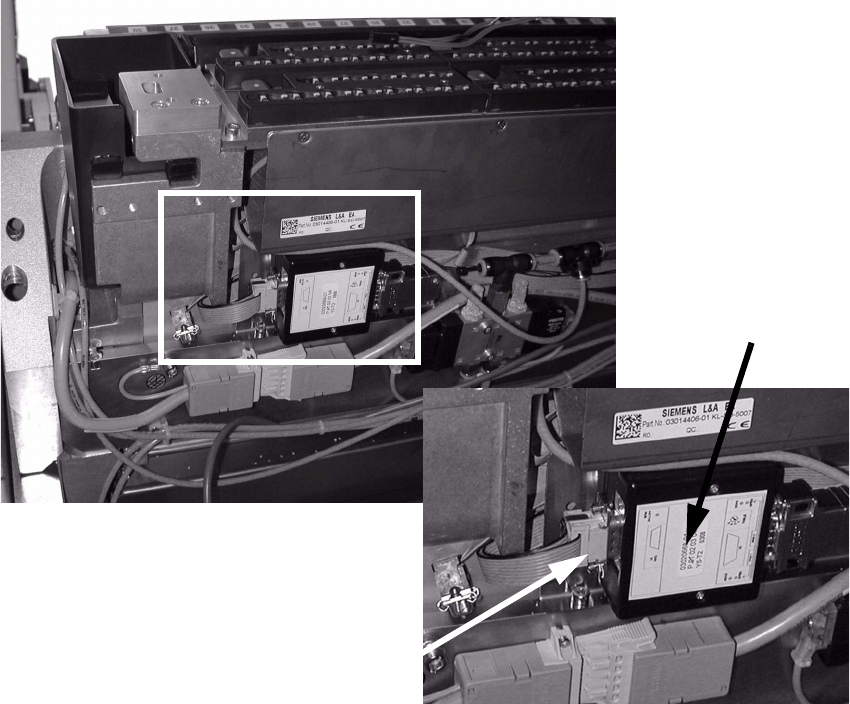

: Stecken Sie den CAN-Bus-Stecker vom One-Wire-HUB ab.
1
1
: Entfernen Sie die beiden Stehbolzen vom One-Wire-HUB.
1
1
1
1
1
1
1
1
1
1
One-Wire-HUB
CAN-Bus-Stecker
Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
10

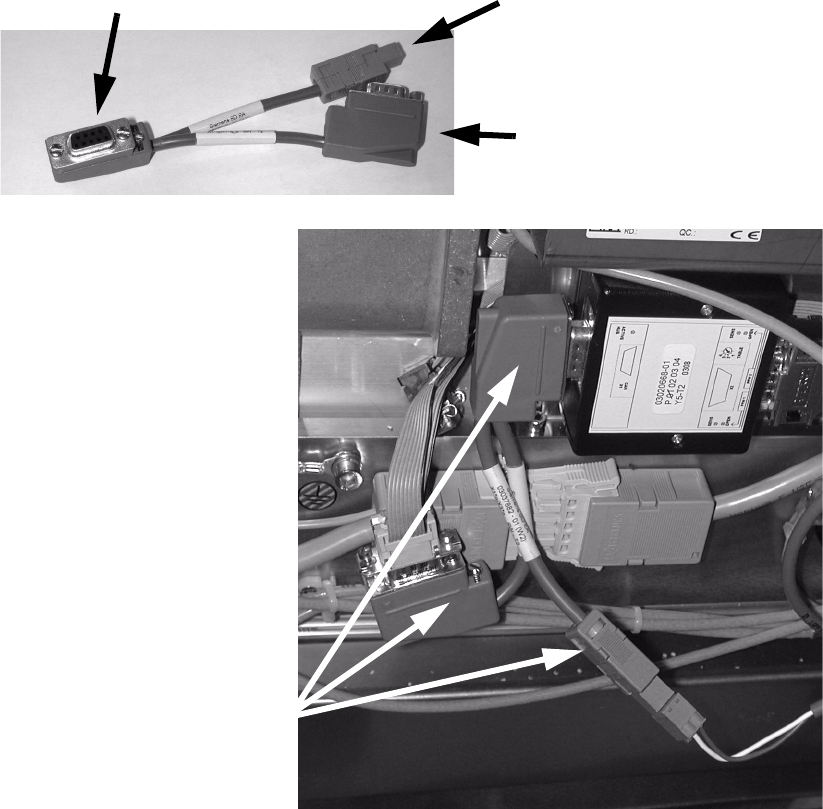

: Stecken Sie die Verteilerkabel nach folgender Zuordnung an.
1
1
: Verschrauben Sie den CAN-Bus-Stecker mit dem Zwischenstecker.
1
1
1
1
1
1
1
An One-Wire-HUB anstecken
W1: an CAN-Bus-Kabel anstecken
W2: mit hergezogenem Kabel
in Richtung Maschinenständer
verbinden
Anschlüsse
Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
11

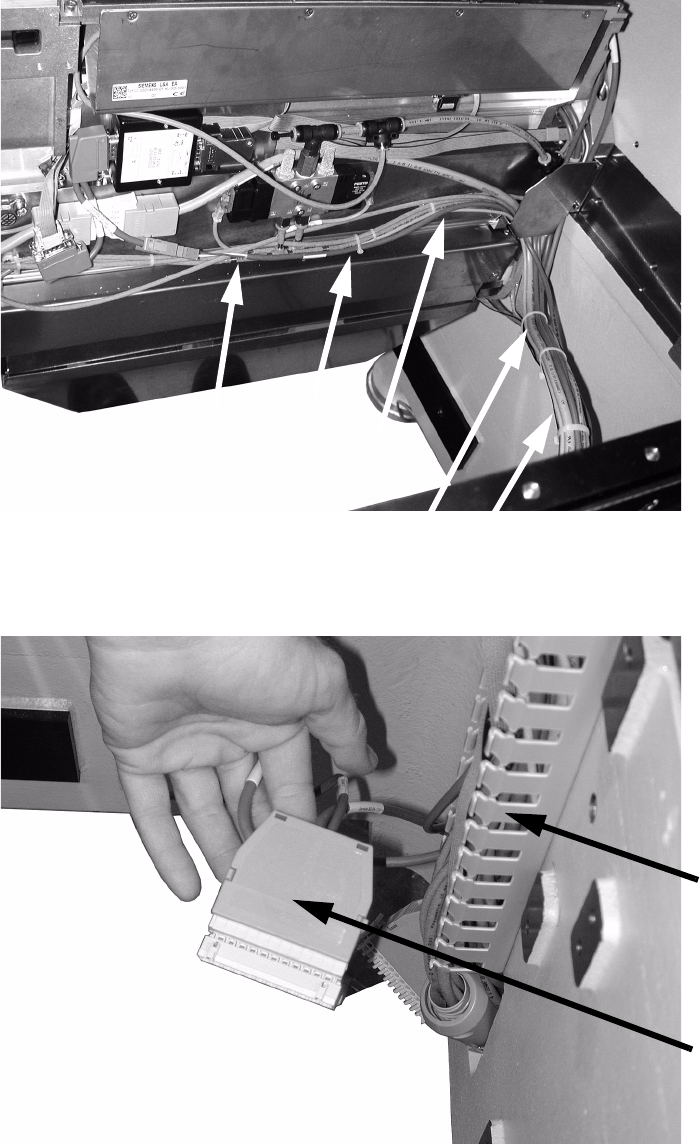

: Verlegen Sie das Kabel in Richtung Maschinenständer (siehe Foto).
: Befestigen Sie das Kabel mit Kabelbindern.
1
: Legen Sie das Kabel durch den senkrechten Kabelkanal am Maschinenständer (siehe Foto).
: Ziehen Sie den Stecker aus dem Maschinenständer.
1
Kabelkanal
Stecker
