Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
12
: Nehmen Sie die Abdeckung des Steckers ab.
: Ziehen Sie das Kabel durch die hintere Zugentlastung des Steckers.
1
1
: Öffnen Sie den Stecker mit einem Schraubendreher Größe 0 oder kleiner.
Stecken Sie den Schraubendreher bis zum Anschlag ein (ca. 13 mm) und hebeln Sie die Leiste
ab.
1
Zugentlastung
Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
13
: Stecken Sie das neu verlegte Kabel so an den Stecker an:
weiß zusätzlich auf Pin 1,
braun auf Pin 2.
1
1
: Ziehen Sie die Schrauben der Zugentlastung fest.
: Montieren Sie die Abdeckung auf den Stecker.
: Stecken Sie den Stecker mit seinem Gegenstück zusammen und verstauen Sie die beiden An-
schlüsse im Maschinengestell.
1
: Führen Sie diese Umbauten an allen Stellplätzen durch, bei denen ein C&P-Bestückkopf mit
Pipettenwechsler installiert ist.
1
1
1
1
1
1
weiß auf Pin 1 (zusätzlich)
braun auf Pin 2
Nachrüstanleitung Änderung Spannungsversorgung Pipettenwechsler DLM-Bestückköpfe HF-Serie
Ausgabe 07/2005
14
: Nehmen Sie die Seitenverkleidungen an Main- und Sub-Distributor (Stellplätze 2 und 4) ab.
1

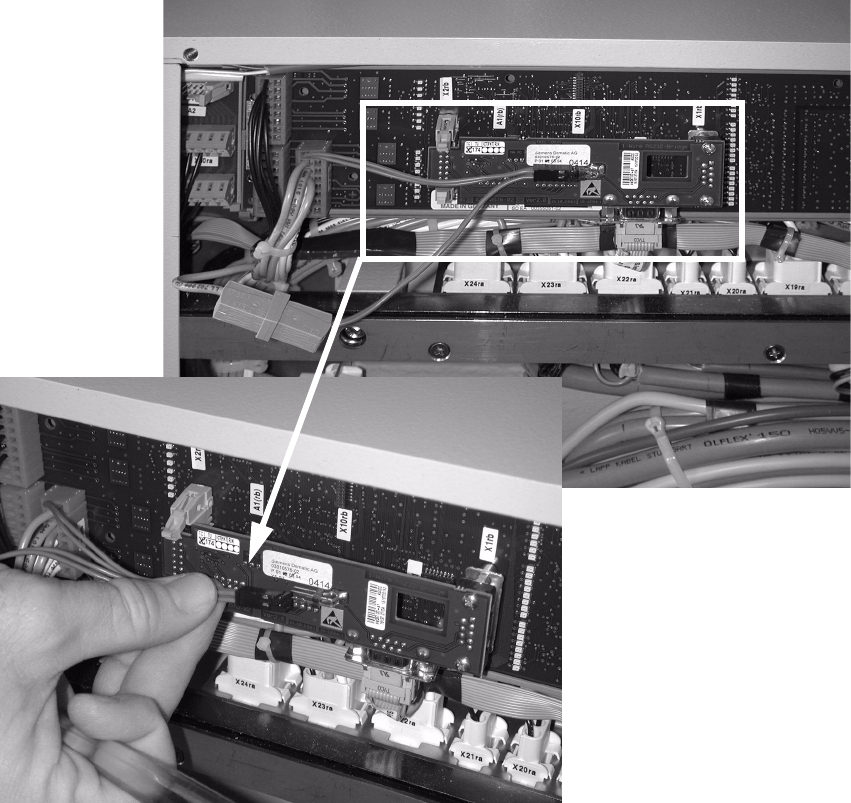

: Ziehen Sie den schwarzen 4-poligen Stecker ab.
1
1
1
1
1
1
1
1
