- 27 -

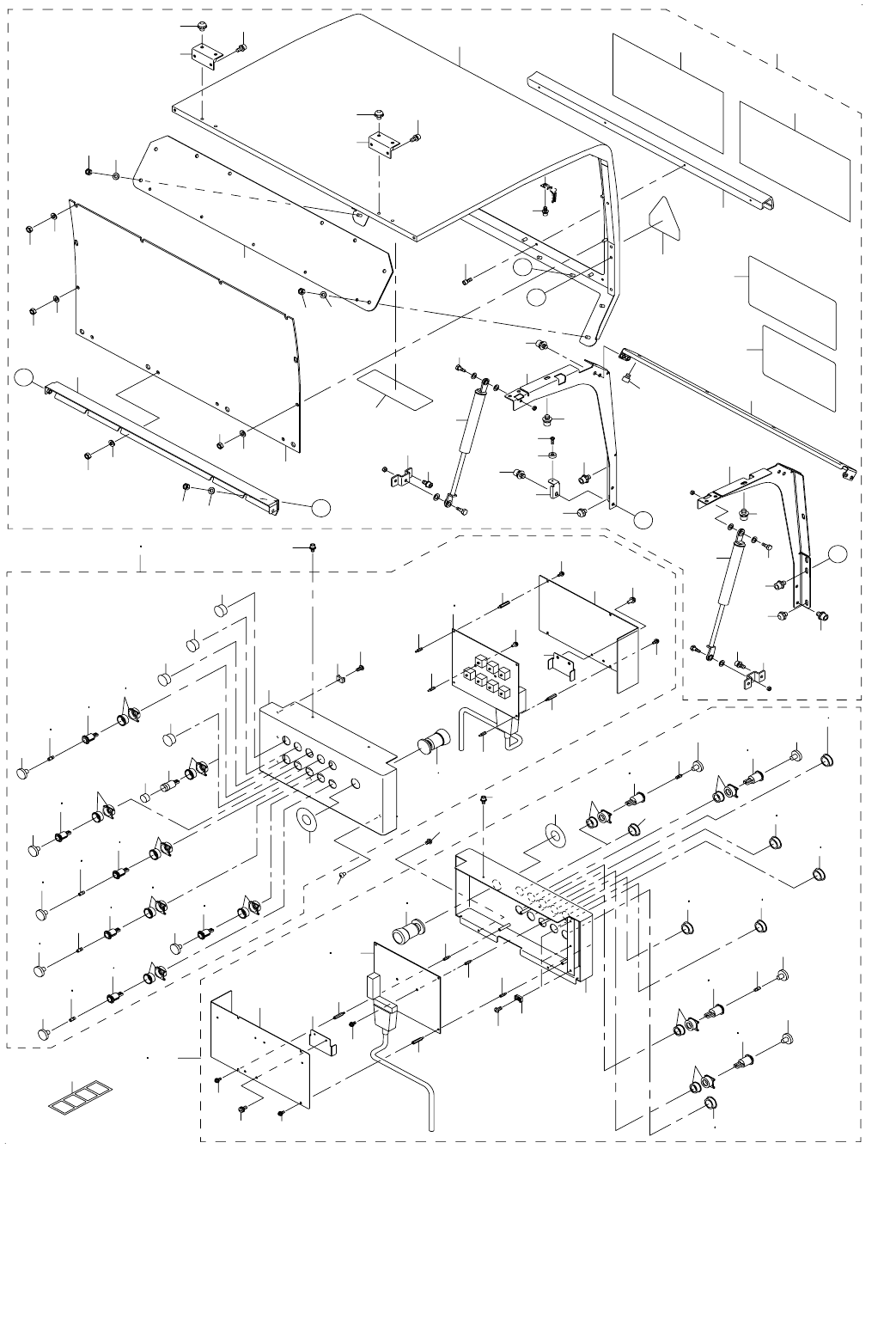

14.COVER COMPONENTS (5)
カバー関係（５）
66
67
41
67
42
42
67
42
43
44
55
56
62
63
60 61
90
91
95
95
95
97
96
98
98
98
99
75
86
87
88
89
101
102
45
69
45
69
45
69
45
69
45
69
45
69
46
70
46
70
47
48
47
49
51
50
71
50
71
51
51
52
72
53
52
72
53
53
53
39
40
76
100
77
82
76
100
76
100
78
79
80
81
83
83
84
85
84
85
84
85
94
76
100
81
83
103
104
73
74
105
58
57
59
54
7
6
19
9
11
21
20
B
5
3
24
8
17
16
16
17
A
4
14
2
5
3
4
18
15
12
A
21
20
14
13
14
13
22
23
B
23
C
C
27
28
22
8
19
29
25
24
25
10
13
26
31
8
29
30
68
64
65
8
34
35
36
33
32
54
54
54
84
85
84
85
84
85
92
93
85
37
38
1
- 28 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47213 SAFETY COVER ASSY
安全カバー組
4
2 400-63507 SAFETY COVER FLAME
セーフティカバーフレーム
(1)
3 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
4 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(4)
5 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
6 400-63508 SAFETY COVER STAY L
セーフティカバーステイ Ｌ
(1)
7 400-63509 SAFETY COVER STAY R
セーフティカバーステイ Ｒ
(1)
8 SL-6061092-TN SCREW
座金付き六角穴ボルト
(14)
9 400-63510 SAFETY COVER STAY C T
セーフティカバーステイ Ｃ Ｔ
(1)
10 400-63514 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
11 SM-6040502-TN BOLT
六角穴ボルト
(4)
12 400-63512 SCF PLATE T
ＳＣＦ プレート Ｔ
(1)
13 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(8)
14 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
15 400-63513 SCF PLATE B
ＳＣＦ プレート Ｂ
(1)
16 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(4)
17 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
18 400-63511 SAFETY COVER STAY C B
セーフティカバーステイ Ｃ Ｂ
(1)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
20 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(8)
21 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
22 400-38381 STEP SCREW
段付きねじ
(2)
23 401-10176 GAS_SPRING
ガススプリング
(2)
24 400-31237 GS BRACKET BN
ＧＳ ブラケット ＢＮ
(2)
25 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
26 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
27 CM-3002000-E6 LABEL
挟込注意ラベル（１００）
(1)
28 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
29 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
30 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
31 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
32 400-69695 CAUTION SEAL
注意シール
(1)
33 400-69696 EXCHANGE SEAL
交換シール
(1)
34 400-77462 ROD SUP BRACKET
ロッドサポートブラケット
(1)
35 400-49671 COVER CUSHION
カバークッション
(1)
36 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
37 400-73237 LOCATION LABEL F
ロケーションラベル＿ Ｆ
(1)
38 400-73238 LOCATION LABEL R
ロケーションラベル＿ Ｒ
(1)
39
#01
400-47218 OP SW ASSY F
オペレーションスイッチ Ｆ 組
1
40
#02
400-47393 OP SW ASSY F(EN)
オペレーションスイッチ Ｆ 組（ＥＮ）
4
41 HX-0035400-0M STUD
基板サポート
(3)
42 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
43 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
44 400-47177 SWITCH PANEL COVER
スイッチパネルカバー
(1)
45
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
46
#01
HA-0053400-70 LED GREEN
ＬＥＤ 緑
(2)
47
#01
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(2)
48
#02
HA-0053400-7A SWITCH
スイッチ
(1)
49 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
50
#01
HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
51 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
52
#01
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
53 HA-0055200-30 BEZEL
ベゼル
(4)
54 HX-0032600-0A BUSH
ブッシュ
(4)
55
#01
400-47489 EMG SW(F) ASM
非常停止スイッチ（Ｆ）組
(1)
56
#02
400-48257 EM SW F CABLE ASM(EN)
ＥＭ ＳＷ Ｆ ケーブル組（ＥＮ）
(1)
57
#02
HA-0053500-20 SWITCH ACTUATOR
スイッチアクチュエータ
(1)
58
#02
HA-0053500-3A BEZEL
ベゼル
(1)
59
#02
HA-0055200-20 KEY SWITCH BEZEL
キースイッチベゼル
(1)
60
#01
400-47520 OPERATION PCB FRONT ASM
ＯＰＥＲＡＴＩＯＮ 基板前面組
(1)
61
#02
400-47543 OPERATION PCB FRONT ASM (EN)
ＯＰＥＲＡＴＩＯＮ 基板前面組（ＥＮ）
(1)
62 HX-0029400-00 FIXED BASE
固定ベース
(3)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
64 400-73246 SP FINGER GUARD
ＳＰ ＿フィンガーガード
(1)
65 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
66 400-47175 SWITCH PANEL
スイッチパネル
(1)
67 HX-0035400-0H SPACER
スペーサ
(6)
68 HX-0035400-0P STUD
基板サポート
(1)
69
#02
HA-0053400-20 SWITCH
スイッチ
(5)
70
#02
HA-0053400-70 SWITCH
スイッチ
(1)
71
#02
HA-0055200-1A SWITCH
スイッチ
(1)
72
#02
HA-0053400-4A SWITCH
スイッチ
(1)
73
#01
400-47219 OP SW ASSY R
オペレーションスイッチ Ｒ 組
1
74
#02
400-47394 OP SW ASSY R(EN)
オペレーションスイッチ Ｒ 組（ＥＮ）
1
75 400-47177 SWITCH PANEL COVER
スイッチパネルカバー
(1)
76
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
77 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(1)
78
#01
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(1)
79 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
80
#01
HA-0055200-1A LENSE YELLOW
レンス 黄
(1)
81 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
82
#01
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
83 HA-0055200-30 BEZEL
ベゼル
(3)
84
#01
HX-0032600-0A BUSH
ブッシュ
(6)
85
#02
HX-0032600-0A BUSH
ブッシュ
(7)
86
#01
400-47490 EMG SW(R) ASM
非常停止スイッチ（Ｒ）組
(1)
87
#02
400-48258 EM SW R CABLE ASM(EN)
ＥＭ ＳＷ Ｒ ケーブル組（ＥＮ）
(1)
88
#01
400-47542 OPERATION PCB REAR ASM
ＯＰＥＲＡＴＩＯＮ 基板背面組
(1)
89
#02
400-47544 OPERATION PCB REAR ASM (EN)
ＯＰＥＲＡＴＩＯＮ 基板背面組（ＥＮ）
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(3)
91 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
92 400-73246 SP FINGER GUARD
ＳＰ ＿フィンガーガード
(1)
93 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
94 400-47175 SWITCH PANEL
スイッチパネル
(1)
95 HX-0035400-0H SPACER
スペーサ
(6)
96 HX-0035400-0M STUD
基板サポート
(3)
97 HX-0035400-0P STUD
基板サポート
(1)
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
99 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
100
#02
HA-0053400-20 SWITCH
スイッチ
(3)
101 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
102 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
103 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
104 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
105 400-63516 LABEL SET
ラベルセット
1
- 29 -
15.AIR COMPONENTS
エアー関係
46
1
8
5
6
7
9
10
49
15
45
13
14
50
34
35
36
51
32
17
17
43
42
31
40
38
39
16
22
22
25
19
22
20
23 24
26
27
28
29
30
33
37 41
44
2
3
25
25
17
18
48
25
4
25
17
8
5
6
7
9
10
18
47
21
11
12
11
12
4
