- 35 - 18. X-Y COMPONENT S (3)(RIGHT STATION ) Ｘ − Ｙ 関係（３） （右ステーション） 4 5 6 6 7 7 6 8 9 10 11 9 8 10 11 7 8 10 9 11 15 14 16 17 26 27 34 33 36 35 38 37 39 40 41 95 43 42 45 46 46 45 34 33 32 40 39 41 35 43 43 44 44 42 46 …
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
6
2 400-46708 LINEAR GUIDE Y
リニアガイド Ｙ
2
3 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
4
4 400-48018 LINEAR MOTOR STATOR
リニアモータ固定子
2
5 SM-6051602-TN BOLT
六角穴ボルト
64
6 400-46713 Y STOPPER
Ｙ ストッパ
4
7 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
8 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
9 E2778-721-000 STOPPER RUBBER
ストッパゴム
4
10 E2779-721-000 STOPPER COLLAR
ストッパカラー
4
11 SL-6031292-TN BOLT
座金付き六角穴ボルト
4
12 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
4
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
14 400-46720 FSD BRACKET
ＦＳＤ ブラケット
2
15 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
16 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
2
17 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１４
16
18 HX-0029400-00 FIXED BASE
固定ベース
24
19 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
24
20 400-70189 CAUTION LABEL 80
リニア注意ラベル８０
3
21 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
4
22 400-82676 Y FRAME END FAN CABLE E ASM
Ｙ フレームエンドファンケーブル Ｅ 組
1
23 400-47495 FD-FLOAT(FF)SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
1
24 400-46729 Y LMT BRACKET
ＹＬＭＴ ブラケット
4
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
8
26 400-47496 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
1
27 400-47497 FD-FLOAT(FR)SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
1
28 400-46740 MSC GUARD
ＭＳＣ ガード
4
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
12
30 HX-0009600-00 GROMMET
エッジングブッシュ
0.99
31 400-46735 Y LINEAR BASE S ASM
Ｙ リニアベース Ｓ 組
2
32 400-47385 Y LINEAR BASE S
Ｙ リニアベース Ｓ
(1)
33 SM-6051602-TN BOLT
六角穴ボルト
(16)
34 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
35 SM-6051602-TN BOLT
六角穴ボルト
(12)
36 SL-6052592-TN BOLT
座金付き六角穴ボルト
(3)
37 HX-0029400-00 FIXED BASE
固定ベース
(7)
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(7)
39 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
40 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
41 SL-6031292-TN BOLT
座金付き六角穴ボルト
(2)
42 400-46717 Y MSH BRACKET S
ＹＭＳＨ ブラケット Ｓ
(2)
43 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
44 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
45 400-46719 Y MSW BRACKET S
ＹＭＳＷ ブラケット Ｓ
(2)
46 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
47 400-47390 MSU BRACKET
ＭＳＵ ブラケット
(2)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
49 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
50 400-47387 LINEAR SCRAPER BRACKET
リニアスクレイパブラケット
(1)
51 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
52 400-47388 LINEAR SCRAPER
リニアスクレイパ
(2)
53 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
54 400-66149 Y FAN60 BRACKET S
Ｙ ファン６０ブラケット Ｓ
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
56 400-66151 Y HEAT SINK S
Ｙ ヒートシンク Ｓ
(1)
57 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
58 400-93510 Y FAN GUARD C
ファンガード６０
(2)
59 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２５
(8)
60 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
61 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
62 E2333-715-000 CAUTION SEAL
注意シール
8
63 400-48018 LINEAR MOTOR STATOR
リニアモータ固定子
2
64 SM-6051602-TN BOLT
六角穴ボルト
64
65 400-46713 Y STOPPER
Ｙ ストッパ
4
66 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
67 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
68 E2778-721-000 STOPPER RUBBER
ストッパゴム
4
69 E2779-721-000 STOPPER COLLAR
ストッパカラー
4
70 SL-6031292-TN BOLT
座金付き六角穴ボルト
4
71 400-46718 Y ORG BRACKET
ＹＯＲＧ ブラケット
2
72 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
73 400-70397 FD-FLOAT(RF)SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
1
74 400-70398 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
1
75 400-46720 FSD BRACKET
ＦＳＤ ブラケット
2
76 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
77 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
2
78 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１４
8
79 400-82672 Y FRAME END FAN CABLE D ASM
Ｙ フレームエンドファンケーブル Ｄ 組
1
80 400-47389 MSC GUARD S
ＭＳＣ ガード Ｓ
2
81 SL-6051092-TN BOLT
座金付き六角穴ボルト
6
82 400-46709 CABLE BEAR Y
ケーブルベア Ｙ
2
83 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
84 400-46721 PLASTIC RAIL SUPPORT Y
プラスチックレールサポート Ｙ
2
85 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
16
86 401-02721 CABLE_CLAMP_YF
ケーブルクランプ ＹＦ
1
87 400-47386 CABLE CLAMP RUBBER Y
ケーブルクランプラバー Ｙ
2
88 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
89 400-46722 CB BRACKET YC
ＣＢ ブラケット ＹＣ
1
90 SL-6062592-TN SCREW
座金付き六角穴ボルト
2
91 400-46727 CB BRACKET YSA
ＣＢ ブラケット ＹＳＡ
2
92 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
93 HX-0022300-0A BUSHING
ブッシュ
1
94 400-70399 FD-FLOAT(RR)SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
1
95 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネチックスケール Ｙ センサユニット
4
96 400-91396 MAGNETIC SCALE Y
マグネスケール Ｙ
2
97 400-70400 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
1
98 400-82671 Y FRAME END FAN CABLE C ASM
Ｙ フレームエンドファンケーブル Ｃ 組
1
99 400-47984 Y LINEAR MOTOR ASM
Ｙ リニアモータ組
2
100 400-82670 Y FRAME END FAN CABLE B ASM
Ｙ フレームエンドファンケーブル Ｂ 組
2
101 400-46708 LINEAR GUIDE Y
リニアガイド Ｙ
2
102 400-47498 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
1
103 HX-0034400-00 HARNESS PARTS
束線パーツ
1
104 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
105 WP-0450816-SC WASHER
平座金
1
106 NM-6040003-SC NUT M4
六角ナット Ｍ ４
1
107 400-81949 CABLE CLAMP YN
ケーブルクランプ ＹＮ
1
108 HX-0009600-0A GROMMET
エッジングブッシュ
0.44
109 HX-0029400-00 FIXED BASE
固定ベース
3
110 HX-0034400-00 HARNESS PARTS
束線パーツ
1
111 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
112 HX-0005600-0A SPACER B
スペ−サ− Ｂ
1
113 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
1
- 35 -

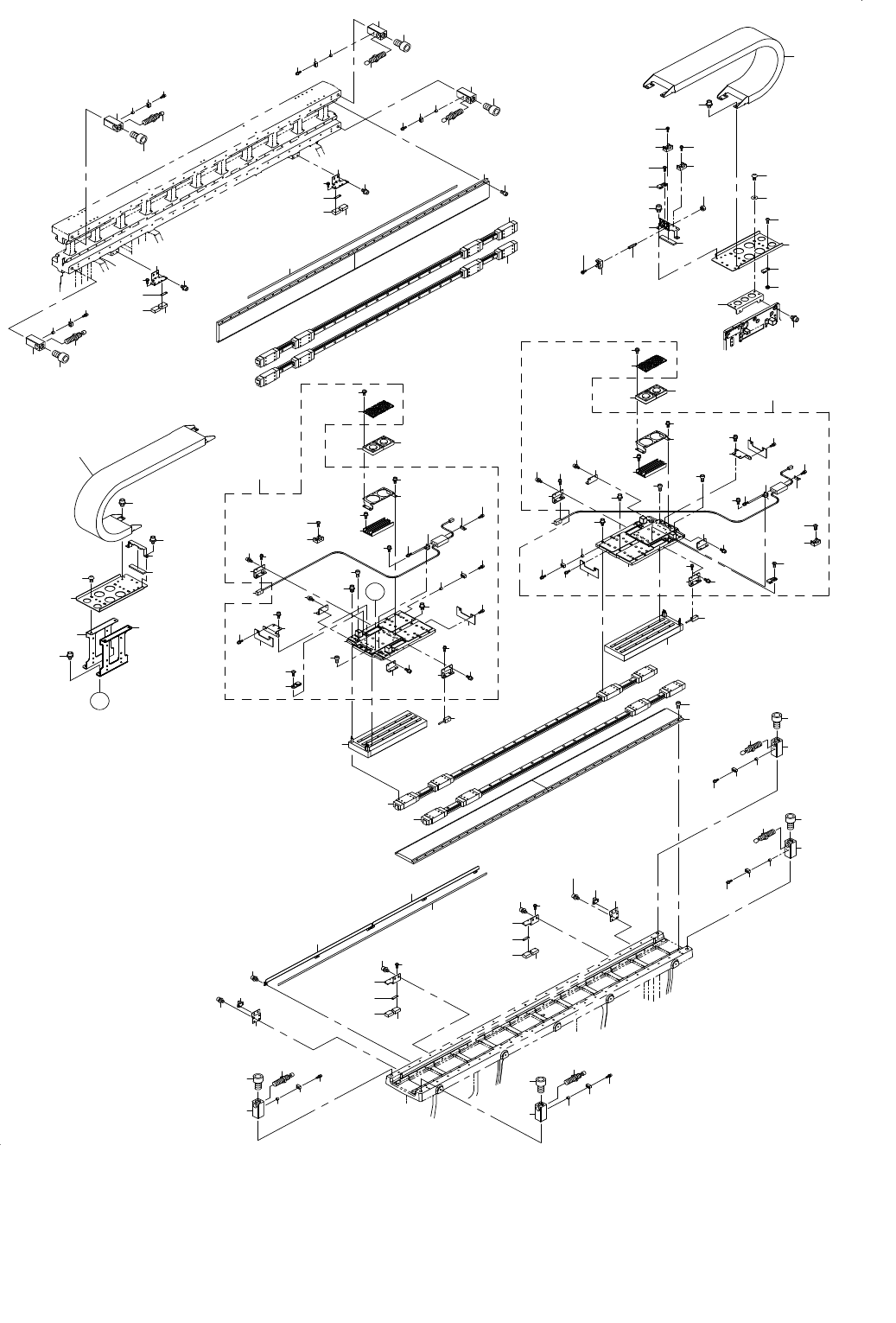

18.X-Y COMPONENTS (3)(RIGHT STATION)
Ｘ − Ｙ 関係（３）（右ステーション）
4
5
6
6
7
7
6
8
9
10
11
9
8
10
11
7
8
10
9
11
15
14
16
17
26
27
34
33
36
35
38
37
39
40
41
95
43
42
45
46
46
45
34
33
32
40
39
41
35
43
43
44
44
42
46
36
47
47
49
49
48
48
51
50
51
50
53
52
53
52
53
53
52
57
56
55
54
57
56
54
55
79
58
58
59
59
95
3
31
13
13
63
64
65
65
65
66
66
66
67
67
67
68
69
70
70
69
68
68
69
70
37
38
72
71
1
76
78
75
74
94
76
78
75
23
77
71
80
80
84
83
85
87
25
88
90
96
96
3
82
B
72
1
18
81
77
65
67
66
69
70
68
15
14
16
17
97
73
6
7
8
10
9
11
2
2
42
32
43
47
49
47
49
44
44
95
42
95
46
45
52
45
60
61
89
19
24
20
21
30
28
28
30
62
93
28
30
29
30
61
60
12
22
98
82
92
91
91
88
87
86
84
83
B
85
31
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
2
2 400-46708 LINEAR_GUIDE_Y
リニアガイド Ｙ
2
3 400-47984 Y LINEAR MOTOR ASM
Ｙ リニアモータ組
2
4 400-48018 LINEAR MOTOR STATOR
リニアモータ固定子
2
5 SM-6051602-TN BOLT
六角穴ボルト
64
6 400-46713 Y STOPPER
Ｙ ストッパ
4
7 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
8 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
9 E2778-721-000 STOPPER RUBBER
ストッパゴム
4
10 E2779-721-000 STOPPER COLLAR
ストッパカラー
4
11 SL-6031292-TN BOLT
座金付き六角穴ボルト
4
12 400-82670 Y FRAME END FAN CABLE B ASM
Ｙ フレームエンドファンケーブル Ｂ 組
1
13 400-46708 LINEAR GUIDE Y
リニアガイド Ｙ
2
14 400-46720 FSD BRACKET
ＦＳＤ ブラケット
2
15 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
16 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
2
17 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
8
18 400-47498 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
1
19 HX-0034400-00 HARNESS PARTS
束線パーツ
1
20 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
21 WP-0450816-SC WASHER
ヒラザガネ
1
22 400-82676 Y FRAME END FAN CABLE E ASM
Ｙ フレームエンドファンケーブル Ｅ 組
1
23 400-47495 FD-FLOAT(FF)SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
1
24 NM-6040003-SC NUT M4
六角ナット Ｍ ４
1
25 400-81949 CABLE CLAMP YN
ケーブルクランプ ＹＮ
1
26 400-47496 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
1
27 400-47497 FD-FLOAT(FR)SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
1
28 HX-0029400-00 FIXED BASE
固定ベース
3
29 HX-0034400-00 HARNESS PARTS
束線パーツ
1
30 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
31 400-46735 Y LINEAR BASE S ASM
Ｙ リニアベース Ｓ 組
2
32 400-47385 Y LINEAR BASE S
Ｙ リニアベース Ｓ
(1)
33 SM-6051602-TN BOLT
六角穴ボルト
(16)
34 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
35 SM-6051602-TN BOLT
六角穴ボルト
(12)
36 SL-6052592-TN BOLT
座金付き六角穴ボルト
(3)
37 HX-0029400-00 FIXED BASE
固定ベース
(7)
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(7)
39 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
40 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
41 SL-6031292-TN BOLT
座金付き六角穴ボルト
(2)
42 400-46717 Y MSH BRACKET S
ＹＭＳＨ ブラケット Ｓ
(2)
43 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
44 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
45 400-46719 Y MSW BRACKET S
ＹＭＳＷ ブラケット Ｓ
(2)
46 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
47 400-47390 MSU BRACKET
ＭＳＵ ブラケット
(2)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
49 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
50 400-47387 LINEAR SCRAPER BRACKET
リニアスクレイパブラケット
(1)
51 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
52 400-47388 LINEAR SCRAPER
リニアスクレイパ
(2)
53 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
54 400-66149 Y FAN60 BRACKET S
Ｙ ファン６０ブラケット Ｓ
(1)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
56 400-66151 Y HEAT SINK S
Ｙ ヒートシンク Ｓ
(1)
57 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
58 400-93510 Y FAN GUARD C
ファンガード６０
(2)
59 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２５
(8)
60 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
61 HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
62 HX-0005600-0A SPACER B
スペ−サ− Ｂ
1
63 400-48018 LINEAR MOTOR STATOR
リニアモータ固定子
2
64 SM-6051602-TN BOLT
六角穴ボルト
64
65 400-46713 Y STOPPER
Ｙ ストッパ
4
66 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
67 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
68 E2778-721-000 STOPPER RUBBER
ストッパゴム
4
69 E2779-721-000 STOPPER COLLAR
ストッパカラー
4
70 SL-6031292-TN BOLT
座金付き六角穴ボルト
4
71 400-46718 Y ORG BRACKET
ＹＯＲＧ ブラケット
2
72 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
73 400-70397 FD-FLOAT(RF)SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
1
74 400-70398 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
1
75 400-46720 FSD BRACKET
ＦＳＤ ブラケット
2
76 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
77 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
2
78 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
8
79 400-82672 Y FRAME END FAN CABLE D ASM
Ｙ フレームエンドファンケーブル Ｄ 組
1
80 400-47389 MSC GUARD S
ＭＳＣ ガード Ｓ
2
81 SL-6051092-TN BOLT
座金付き六角穴ボルト
6
82 400-46709 CABLE BEAR Y
ケーブルベア Ｙ
2
83 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
84 400-46721 PLASTIC RAIL SUPPORT Y
プラスチックレールサポート Ｙ
2
85 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
8
86 401-02721 CABLE_CLAMP_YF
ケーブルクランプ ＹＦ
1
87 400-47386 CABLE CLAMP RUBBER Y
ケーブルクランプラバー Ｙ
2
88 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
89 400-46722 CB BRACKET YC
ＣＢ ブラケット ＹＣ
1
90 SL-6062592-TN SCREW
座金付き六角穴ボルト
2
91 400-46727 CB BRACKET YSA
ＣＢ ブラケット ＹＳＡ
2
92 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
93 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
1
94 400-70399 FD-FLOAT(RR)SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
1
95 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネチックスケール Ｙ センサユニット
4
96 400-91396 MAGNETIC SCALE Y
マグネスケール Ｙ
2
97 400-70400 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
1
98 400-82671 Y FRAME END FAN CABLE C ASM
Ｙ フレームエンドファンケーブル Ｃ 組
1
